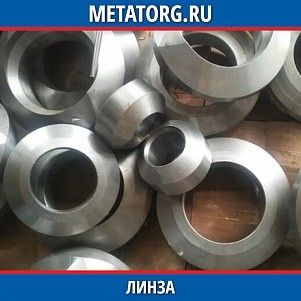

Линза

Линза стальная – это разновидность жестких типов уплотнительных деталей, с характерными выраженными компенсирующими свойствами.


Изготавливаются в строгом соответствии с техническими условиями, определенными ГОСТ 10493.

Группа компаний МеталлЭнергоХолдинг занимается изготовлением и прямыми поставками линз уплотнительных, широко используемых в различных трубопроводных коммуникациях и системах, создаваемых в:

- химической отрасли;

- нефтехимии.

Каждому клиенту фирма гарантирует:

- широкий ассортимент линз, максимальный модельный ряд уплотнительных линз, которые всегда есть в наличии на складе;

- оперативное исполнение заказа;

- выгодную цену и аккуратную, надежную доставку в любую точку РФ и страны СНГ.

При изготовлении и практическом применении линз стальных компенсирующего типа строго соблюдаются требования ряда НТД:

Параметр, наименование

Документ

Номер

Общие ТУ

ГОСТ

10493

Показатели условных давлений

356

Допустимые величины радиального давления, с учетом степени точности

10356

Методы, применяемые при проведении испытаний отобранных образцов

9012

1497

9454

Правила и порядок упаковки

16295

2991

При выборе соответствующих линз важно убедиться, что заявленные производителем основные эксплуатационные параметры соответствую тем требованиям, которые предъявляет технологический процесс:

Параметр

Значение

Усл. давление в системе, МПа

20 - 100

Ø условного прохода, мм

6,0-200,0

Эксплуатационный диапазон температур, °С

- 50 / + 510

Также необходимо убедиться в соответствии конструкции и размеров линз с учетом планируемого их применения:

Обозначение линзы «Ж»

Материал изготовления

D

d

d1

B

r

c

M, kg

1-6/1-10

сталь

14-22

6-11

8,2-13,7

8,5-10

12-20

0,2

0,006-0,03

1-15/1-25

30-44

15-25

20,5-30,8

11-14

35-42

1-32/1-40

60-65

32-40

41-49,9

18-20

60-73

0,5

1-50/1-65

82-100

60-70

67-78,7

25-30

98-115

0,08-0,6

1-80/1-100

125-138

90-100

93,7-109,4

35

140-160

1-125/1-150

175-210

120-155

136,8-166,2

40

243

1,0

1,05-6,1

1-200

270

195

212

45

310

Наиболее распространенные марки стали, используемые при изготовлении линз:

· 10Х17Н13М3Т;

· 12Х18Н10Т;

· Сталь 20;

· 30ХМА и другие.

Отраслевой стандарт определяет ряд важных эксплуатационных показателей, которым должны соответствовать готовые линзы стальные уплотнительные:

Параметр

Значение

Текучесть массу (условно-предельная величина), МПа

216-540

Временное сопротивление разрывной нагрузке, МПа

432,0-687,0

Предельно допустимая величина удлинения при соответствующей нагрузке на металлическую заготовку, %

16-35

Ударная вязкость сплава, кДж/м²

49-98

Твердость вещества, коэффициент

123-262

Преимущества линз уплотнительных компенсационных:

- прочность;

- твердость;

- износоустойчивость;

- коррозийная стойкость;

- невосприимчивость к воздействию повышенной влажности, химически агрессивных веществ;

- длительный срок службы;

- простота монтажа.

Для оформления заказа и покупки на выгодных условиях линз стальных любого из представленных в каталоге размеров, достаточно сделать всего один телефонный звонок менеджеру компании МеталлЭнергоХолдинг. Наш специалист поможет определиться с выбором, предложит лучшую цену на товар и проконтролирует своевременное исполнение заказа.

Обращайтесь!
