Кальциевые баббиты

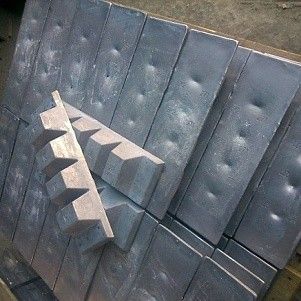

Баббит БК2, БК2Ц, БК2Ш, БКА в чушках со склада
Кальциевые баббиты — это сплавы, состоящие из свинца, кальция, натрия и алюминия. По ГОСТ 1209-90 их производят в чушках, используют во вкладышах двигателей и подшипниках смазываемых механизмов.
Характеристики кальциевых баббитов ГОСТ 1209-90
Марки и вес баббита БК
Сплав |
Вес, кг |
---|---|
БК2 |
|
БК2Ц | |
БК2Ш | |
БКА |
Перечень химических элементов в сплавах представлен далее. Подробности технических параметров можно уточнить у менеджера при оформлении заказа.
Химический состав баббитовых сплавов БК2, БК2Ц, БК2Ш, БКА
Элемент |
Процентное содержание для марки |
|||
---|---|---|---|---|
БК2 |
БК2Ц |
БК2Ш |
БКА |
|
Кальций | 0,3—0,55 | 0,95—1,15 | 0,65—0,9 | 0,95—1,15 |
Натрий | 0,2—0,4 | 0,7—0,9 | 0,7—0,9 | 0,7—0,9 |
Магний | 0,01—0,05 | - | 0,03—0,09 | - |
Олово | 1,5—2,1 | 1,5—2,1 | 1,5—2,1 | - |
Алюминий | - | - | - | 0,05—0,2 |
Цинк | - | 0,4—0,6 | - | 0,4—0,6 |
Висмут | 0,2 | 0,1 | 0,2 | 0,1 |
Сурьма | 0,2 | 0,25 | 0,2 | 0,25 |
Медь | 0,15 | 0,02 | 0,15 | - |
Алюминий | 0,02 | 0,02 | 0,02 | - |
Магний | - | - | - | 0,2 |
Другие примеси | 0,3 | 0,3 | 0,3 | 0,3 |
Свинец |
остаток |
Преимущества кальциевых баббитов в чушках:
- повышенная вязкость;
- твердость 2700—3000 МПа;
- высокая стойкость к коррозии;
- высокая рабочая температура;
- минимальный коэффициент трения;
- температура плавки металла 300—440 °C;
- достаточная теплопроводность и износостойкость.
Кальциевые баббиты являются антифрикционным материалом. Длительность эксплуатации подшипников зависит от толщины слоя баббитового покрытия по вкладышу корпуса. Материал поглощает твердые частицы, тем самым увеличивает срок эксплуатации смазываемого механизма.
К недостаткам баббитов ГОСТ 1209 относится низкое сопротивление усталости. Ввиду слабой прочности сортамент применяют в подшипниках с чугунным, стальным или бронзовым корпусом.
Применение кальциевых баббитов для заливки подшипников
Каждый баббитовый сплав ГОСТ 1209 имеет свое назначение:
- БК2 — для заливания шатунных, коренных подшипниковых механизмов газовых и дизельных агрегатов тепловозов. Регламентируется ОСТ 24.067.40.
- БК2Ц, БК2Ш — для подготовительной шихтовки металла во время заливания вышеуказанных механизмов. Регламентируется ОСТ 24.067.40.
- БКА — для заливания буксовых подшипниковых устройств, используемых в железнодорожных вагонах.
Кальциевые баббиты являются неотъемлемой частью технологического процесса смазываемых механизмов. При естественном старении их прочность увеличивается.
Маркировка кальциевого баббита
ГОСТ 1209-90 предъявляет жесткие требования к маркировке чушек. Это предотвращает ошибки в их применении. На всех чушках (БК2, БК2Ц, БК2Ш, БКА) выбивается марка, № плавки.
Правила цветовой маркировки баббитов БК2Ц и БКА:
- БК2Ц — на торцах чушек наносится одна полоска красного цвета.
- БКА — на чушках с использованием дополнительного легирования цинком наносится одна полоса зеленого цвета и выбивается литера «Ш».
Упаковка и транспортировка баббитовых чушек ГОСТ 1209
Чушки баббита укладывают в полиэтиленовые пакеты. Допускают пакетирование с поддонами. В упаковку помещают чушки идентичного сплава, ее вес не может быть больше 1 тонны. Допустимо укладывание в пакет чушек одинакового сплава из разной выплавки.
Пакеты увязывают стальной лентой, проволокой толщиной до 5 мм. Возможно использование других средств увязки пакетов. Узел размещается сверху упаковки.
Где купить кальциевые баббиты по оптимальной цене за 1 кг
ГК МеталлЭнергоХолдинг продает кальциевые баббиты в большом ассортименте. Сортамент соответствует ГОСТ 1209-90, на разных этапах производства проходит проверку внутренним отделом ОТК, после чего выдается сертификат качества.
Отпускаем чушки оптом и в розницу, делаем скидки на объем. Поставки — по всей России любым видом транспорта. Обращайтесь по телефону +7 (3812) 21-46-09, почте omsk@metatorg.ru — мы всегда рады нашим клиентам!
