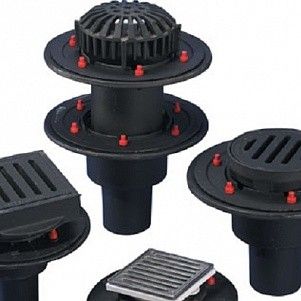

Воронка чугунная водосточная

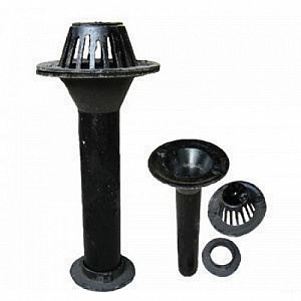

Воронка из чугуна ВР-100

В инженерных системах отведения талой и дождевой воды с кровель зданий и сооружений используют конструкцию из сливной воронкообразной трубы с колпаком и крышкой. Группа компаний МеталлЭнергоХолдинг предлагает подать заявку и купить качественную воронку водосточную чугунную ВР-100 в сборе (Ду 100 х 600), по экономически выгодной цене – от завода производителя.

Монтаж воронки водосточной ВР-100

Изделие из чугуна устанавливают вертикально, с креплением в нижней плоскости плиты перекрытия, на фланец. Нижний конец сливной трубы присоединяется в отводной трубопровод. Верхняя часть трубы, в виде воронки располагается вровень с поверхностью кровли.

Над сливной трубой находится колпак, закрепленный на болтовое соединение. Он представляет собой деталь конической формы из наклонных ребер, образующих продольные отверстия для стока воды. Ребра предохраняют от попадания мусора в систему водоотведения. Герметичная труба обеспечивает сток воды, без проникания влаги – в плиты перекрытия, утеплитель, цементную стяжку и кровельный материал.

Характеристики воронки водосточной чугунной ВР-100

Воронку поставляют в сборе. Сборочные детали – литые из чугуна СЧ20, покрытые битумным лаком. Производительность устройства для стока воды ВР-100 – 20 л/сек.

Таблица 1. Размеры и вес воронки ВР-100 в сборе (Ду 100 х 600)

Наименование параметра	Значение
Диаметр прямой части х длина сливной трубы, мм	100 х 600
Диаметр колпака, мм	320
Количество ребер, мм	18
Масса воронки ВР-100 в сборе, кг	≈ 20

Сборка воронки ВР-100 в сборе (Ду 100 х 600) осуществлена на крепежные детали – болты: М12х45 (2 шт.), М8х25 (3), гайки М8 (2).

Воронка водосточная ВР-100 в сборе (Ду 100 х 600) – купить по лучшей цене в ГК МеталлЭнергоХолдинг

Закажите чугунную воронку ВР-100, кликнув на кнопку «Заказать» в каталоге на сайте. Специалисты компании примут заявку и оформят заказ по телефону и электронной почте. Доставим воронку водосточную чугунную ВР-100 в сборе (Ду 100 х 600) во все российские регионы и в страны СНГ.

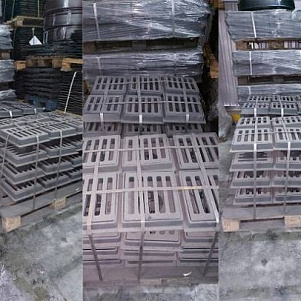

Воронка водосборная ВР-150

Воронка водосточная чугунная ВР-150 330х350-165 с решеткой РВ 270х290-50 – это элемент дорожной водосточной системы, который имеет несколько функций:

• Предотвращение накопления влаги на поверхности дороги,
• Централизованный отвод дождевых и талых вод,
• Задержка мусора.

Предназначена она для установки под небольшим уклоном в дренажный слой асфальтного покрытия на мостах, путепроводах и эстакадах. Является составной частью системы отвода атмосферных осадков.

Комплектация чугунной воронки ВР-150

Данная система состоит из:

• Сточной трубы,
• Водоотводной воронки,
• Решетки.

Производятся все элементы из серого чугуна марки СЧ20 по стандартам ГОСТ 1412-85. Это гарантирует изделию долгий срок эксплуатации и высокие технологические характеристики.

Параметры водосточной воронки ВР-150 330х350-165

Диаметр сточной трубы, мм	150
Длина патрубка, мм	165
Геометрические размеры воронки, мм	330х350
Размеры решетки, мм	270х290
Масса решетки, кг	14
Масса воронки, кг	13

Преимущества использования чугунной воронки ВР-150 с решеткой

Такой элемент водосточной системы позволяет быстро и безопасно удалять стоки не только с дорожного полотна, но и с гидроизоляционного уровня. Кроме этого, чугунные воронки с решетками имеют следующие преимущества:

• Высокая пропускная способность,
• Срок эксплуатации до 25 лет,
• Большой прямоугольный раструб,
• Хорошая гидроизоляция,
• Стойкость к нагрузкам и ржавчине.

Наше предложение

Купить водосточную чугунную воронку ВР-150 330х350-165 с решеткой РВ 270х290-50 по выгодной цене вы можете в компании МеталлЭнергоХолдинг. Также в наличии другие модификации с доставкой по всей России и гарантией качества.

Воронка водосборная ВР-9 из чугуна

В водосточной системе, монтируемой на плоской крыше, важную функцию выполняет водосточная воронка, через которую с поверхности кровли удаляются дождевые и талые воды. Водоотвод необходим для сохранения целостности крыши и продления срока службы кровельного покрытия.

Комплектация устройства водосточного дренажа ВР-9

Воронку водосточную чугунную ВР-9 купить для установки на жилых, административных, общественных и промышленных зданиях можно по цене от 4900 до 5900 рублей за штуку. Изделие продается в сборе, комплект поставки состоит из:

* сточной трубы диаметром 100 мм

* сливного патрубка длиной 600 мм

* прижимного фланца 320 мм

* колпака

* крышки

* одного болта М8х30, двух болтов М10х50 и двух гаек М10 для крепления.

Изделие покрывается черным лаком БТ-577.

Технические характеристики воронки чугунной ВР-9

Водосточная воронка производится из серого чугуна марки не ниже СЧ10. Устройство весом 20 кг устанавливается в вертикальном положении, способно пропускать в минуту 20 л воды, образовавшейся после атмосферных осадков и таяния снега, направлять поток по системе труб в ливневую канализацию, емкость или грунт. Для поддержания пропускной способности воронку не реже 1 раза в год следует прочищать, освобождать от скопившихся листьев и другого мусора.

Преимуществом воронки из чугуна является длительный срок службы и стойкость к внешним механическим воздействиям.

Особенности монтажа

Плоские крыши имеют минимальный уклон 2 - 5%, поэтому воронки монтируют в нижних точках плоскости. Если требуется несколько воронок, то их располагают равномерно через определенное расстояние, которое рассчитывается при проектировании.

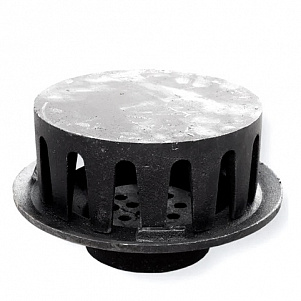

Воронка водосборная ВР-9 без патрубка

Аббревиатура ВР в названии водосточной воронки указывает на то, что она сделана из чугуна.

Применение чугунных воронок ВР

Служит изделие для сооружения внутреннего водостока, то есть для удаления талых и дождевых вод с крыш любых зданий: жилых, административных, промышленных. Она предназначена для плоских крыш любой конструкции, на которых уложены любая защита от конденсата и гидроизоляция, с «пирогом», выполненным из любых материалов. Толщина «пирога» значения не имеет.

Также ее можно использовать для сбора и аккуратного сброса в ливневую канализацию лишней воды у обочин дорог и мостов, для водоотведения от фундаментов.

Параметры изделия	Значение, мм
Основание трубы
Высота	600
Диаметр	110
Чугунная решетка
Высота	118
Диаметр	114
Прижимное кольцо
⌀ снаружи	288
⌀ внутри	120
Колпак
Диаметр	237
Высота	100
Поддон
Габариты	390х390

Воронка водосточная ВР-9 из серого чугуна (ГОСТ 1412-851) – это эффективное и долговечное устройство для отведения воды (талой или дождевой) с плоской крыши.

Оно прекрасно себя зарекомендовало при экстремальных нагрузках, во время сильных ливней и стремительного таяния большого количества снега. Масса изделия – 13 кг, сверху нанесен черный лак БТ-577.

Детали воронки крепятся друг к другу шпильками и туго закручивающимися гайками, кровельный ковёр при этом без повреждения зажимается между фланцами.

Изделие монтируется во внутренний водосток и не требует электроподогрева. Прочный чугун эффективно противостоит минусовым температурам, не деформируется от появления ледяных пробок, не подвержен коррозии. Марка чугуна СЧ20 гарантирует, что этот элемент водостока можно эксплуатировать при температурах от -50 до + 80 градусов Цельсия.

Воронка ТП-44.100

Воронка водосточная ТП-44.100 из чугуна – переходный элемент, с помощью которого обеспечивается отвод дождевой и талой воды в ливневую канализацию. Применяют его на плоских кровлях для внутреннего и наружного водостока. Чтобы правильно разместить изделие необходимо учесть тип кровли, особенности водостока и направление водоотвода. Деталь переходник оснащена листвоуловителем, не допускающим попадания ветвей, листвы и сора в ливневку.

Техническая информация о чугунной водосточной воронке ТП-44.100

• Нормативный документ – ГОСТ 2.601-2006.
• Материал исполнения воронки – чугун.
• Материал изготовления уловителя листвы – полипропилен.
• Материал изготовления фланца для прижима – сталь нержавейка.
• Диаметр водосборной воронки – 360 мм.
• Диаметр выходной – 110 мм.
• Номинальная высота штуцер – 134 мм.
• Минимальная мощность – 8 л/с.
• Дополнительная опция – решетка-листвоуловитель.
• Температурный режим воздуха – от -50 С до +90 С.
• Предельная нагружаемость – 1500 кг.
• Комплектация – корпус, решетка-уловитель листвы и мусора, фланец, гайка, покрытая цинком.
• Минимальная температура отводящей жидкости – +85 С.
• Масса – 12 кг.

ГК «МеталлЭнергоХолдинг» поставляет воронки из указанного типа, изготовленные согласно госстандарту и комплектуемые техническим паспортом. Доставки осуществляем по всей РФ и в страны СНГ. Мы предлагаем конкурентные цены на переходный элемент за счет прямого сотрудничества с производителем. Возможны скидки и привлекательные бонусы для некоторых категорий покупателей. Узнавайте о них у наших менеджеров отдела продаж

Купить воронки водосточные

Для отвода талой и дождевой воды с дорожного полотна сооружений мостового типа, устанавливают дренажные устройства. В Группе компаний ГК МеталлЭнергоХолдинг действует выгодное предложение – купить качественное дренажное устройство ДУ-50 (Воронка ВР.50.220.75 с решеткой РВ.160.20) – по самой невысокой цене.

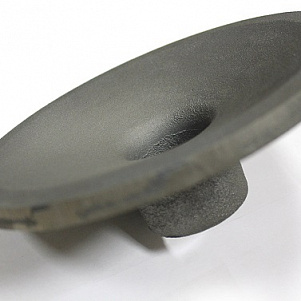

Описание конструкции дренажного устройства ДУ-50

Изделие представляет собой литую из серого чугуна воронку, с фильтрующей решеткой. Воронка имеет круглое сечение, с условным диаметром в нижней, выпускной части – 50 мм. Конусообразную решетку с круглыми отверстиями устанавливают в верхнюю, расширенную часть воронки.

Дренажное устройство ДУ-50 (Воронка ВР.50.220.75 с решеткой РВ.160.20) работает по принципу дождеприемника. Монтаж воронки может производиться на уровне с поверхностью или с заглублением в бетонное полотно, на уровне гидроизоляции. Отвод воды осуществляют через сливную чугунную канализационную (ЧК) трубу, с соединительным раструбом.

Таблица 1. Геометрические параметры дренажного устройства ДУ-50 (Воронка ВР.50.220.75 с решеткой РВ.160.20)

Наименование	Значение
Наружный диаметр воронки (самое широкое место), мм	220
Высота воронки, мм	75
Диаметр решетки в верхней, широкой части, мм	160
Высота решетки, мм	20
Размер диаметра отверстий на решетке	10
Толщина стенки воронки, мм	7
Толщина стенки трубы, мм	5,5
Длина сливной трубы ЧК, мм	до 2000

Воронку, решетку и трубу сливную отливают из чугуна марки СЧ20. Поверхность изделия покрыта защитным битумным составом. Вес воронки с решеткой составляет 5,5 кг. Вес трубы длиной 2 м – ≈ 11 кг.

Купить дренажное устройство ДУ-50 по цене производителя, без надбавок

Преимуществом заказа дренажного устройства ДУ-50 (Воронка ВР.50.220.75 с решеткой РВ.160.20) в ГК МеталлЭнергоХолдинг – является возможность заказать изделие с длиной трубы, по размерам заказчика. Чтобы купить качественное литое изделие воронку ВР.50.220.75 с решеткой РВ.160.20 по выгодной цене позвоните нам, отправьте запрос на электронный адрес компании или оформите заказ на сайте. Организуем доставку во все города России и в страны СНГ.

Воронка чугунная водосточная — купить у производителя Наша фирма реализует продукцию с полным соответствием особых требований клиентов. Мы предлагаем прекрасное сочетание цены и качества для каждого потребителя без ограничений. Вас длярабочих целей интересует специализированная продукция, которая изготавливается из высококачественного и износостойкого чугуна, тогда мы рады вас приветствовать на нашем официальном ресурсе. Выгодные расценки на воронки Цена за 1 штуку может видоизменяться в зависимости от применяемых методик в процессе производства, ГОСТ и многих других в ключевых параметров. Также известно, что чем больше выприобретаете продукции, тем она будет дешевле вам обходиться. Также мы организовываем возможность купить в розницу или оптом идеально подходящее количество товаров. Параметры товаров Характеристики, а также сферы применения можно уточнить на нашем ресурсе. Так как грамотные разработчики позаботились об индивидуальных пожеланий клиентов. Воронка чугунная водосточная ВУ-100 купить которую можно на официальном сайте организации, всегда присутствует на наших складах. И полностью устраивает индивидуальные пожелания клиентов. Также онаактивно применяется в создании всевозможных водоотводов для талых и дождевых вод с кровель. Всевозможных типов производства чугунных воронок строго соответствует определенномурегламенту. Также в процессе их выпуска учитываются ГОСТ. Вся реализуемая нашей организацией продукцию имеет специализированные сертификаты соответствия, которые указывают на качество выпуска изделий. И обеспечивает возможность дляпотенциальных клиентов улучшить весь процесс без надобности затрат внушительных сумм финансовых средств. Цена на представленные товары может видоизменяться, но, как правило, устраивает наших потребителей. Основные характеристики:

• Применяемый материал чугун – СЧ-20.
• Имеющиеся размеры продукции соответствуют – 400х720 мм.
• Номинальный вес 17 килограмм.

Ознакомиться с распространенным ассортиментным рядом товаров, которые предлагаются нашей известной металлургической организации можно в представленном каталоге на ресурсе. После чего специалисты предоставят бесплатное технологическое консультирование, а также профессиональную помощь в выборе изделий с быстрой доставкой в нужное место.

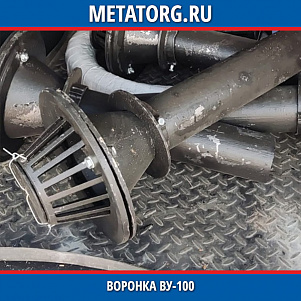

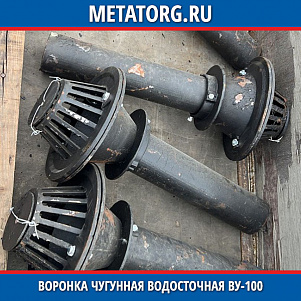

Воронка Ву-100 реализуется на особых условиях Сегодня почти каждый владелец промышленного предприятия, а также большой или не очень распространенной организации предпочитают обращаться в проверенные фирмы, специализирующиеся на производстве, а также реализации с поставкой всевозможных металлургических изделий. И если вас интересует качественная воронка чугунная водосточная Ву-100 купить которую можно в режиме онлайн без ограничения по цене и объему, тогда мы рады вас помочь заказать её на официальном ресурсе организации. Мы предоставляем возможность подобрать специализированную продукцию, которая будет соответствовать нужным размерам и многим другим параметрам. Она реализуется для всевозможных индивидуальных целей потребителей. Привлекательная стоимость изделий Цена за 1 штуку указана в разнотипном каталоге нашего официального ресурса. Кроме этого максимально подробно ознакомиться с интересующей информацией можно в режиме онлайн, при помощи специализированной таблицы, в которой указаны размеры и параметры. Распространенный ассортимент продукции Представленная продукция, имеет идеальное соотношение цены и качества. Также наш известный производитель гарантирует длительный срок службы, без надобности ремонта или же полной замены на новые изделия. Благодаря нашим грамотным специалистам, вы получите бесплатные технологические консультации, которые оказываются от опытного штата специалистов. Характеристики: Применяемый материал - высококачественный и износостойкий чугун СЧ-20. Представленные в каталоге размеры продукции - 400х720 мм. Существующий вес - 17 килограмм. Мы применяем особые технологии в процессе производства. Поэтому вся продукция полностью соответствует определенным требованиям и индивидуальным пожеланиям клиентов. Благодаря тому, что стоимость является не завышенной, нам доверяют многие. Заказать их можно оптом или в розницу с доставкой. Применение товара распространенное, поэтому интересует многих потребителей. Мы обязательно подберем идеально подходящие изделия под разнотипные пожелания, а также финансовые потребности новых клиентов или регулярных потребителей.

Воронка водосточная предлагается от производителя В наши дни воронка водосточная ТУ 36-2426-81 купить которую можно в режиме онлайн реализуется на особо выгодных условиях среди большинства организаций. Из-за чего вышеуказанноене является секретом для большинства потенциальных потребителей. Поэтому множество людей предпочитают обращаться исключительно в проверенные фирмы, профессиональноспециализирующейся в сфере продажи, а также поставки всевозможных изделий, связанных с коммуникационными системами и любыми другими областями. Свойства и параметры реализуемых изделий Уточнить такие параметры, как: цена за 1 штуку, характеристики, свойства или многие другие актуальные вопросы можно на нашем официальном сайте. Также мы предоставляем бесплатнаоетехнологическое консультирование для каждого потенциального потребителя. Поэтому чугунная водосточная воронка купить оптом и в розницу которую можно в режиме онлайн, сталанамного доступнее для потенциальных потребителей. Ключевая область применения Наиболее часто они применяются в зоне зеленых насаждений. Поэтому являются практически незаменимыми для большинства организаций, ведущих деятельность в различных сферах. Если вырешили приобрести продукцию в нужном объеме, с быстрой доставкой на объект, тогда мы рады вас приветствовать на официальном ресурсе организации. Характеристики:

• Применяемый при производстве материал – чугун СЧ-20
• Имеющиеся размеры продукции полностью соответсятвуют – 400х570 мм
• Мы предлагаем определенный вес реализуемых агрегатов – 32 киллограма.

При надобности уточнить интересующие параметры, а также свойства реализуемой продукции можно в режиме онлайн. Более того мы предоставляем возможность заказать изделия при помощи специализированных форм, которые указаны на нашем официальном сайте. Надежный производитель предоставляет длительную гарантию срока службы реализуемых изделий и многие другие положительные свойства. Поэтому сотрудничество с нашей компании является действительно комфортным для любого потенциального потребителя.
