Резервуары стальные РГС
Предлагаем купить битумный резервуар с обогревом и теплоизоляцией РГС-20 м3 по цене производителя, без дополнительных наценок и комиссий. Изделия в полной мере отвечают действующим ГОСТам и отраслевым стандартам хранения и раздачи нефтепродуктов, их производных.
Разновидности и характеристики битумных емкостей и резервуаров
Баки в указанном типоразмере могут изготавливаться по стандартизированному проекту или же индивидуально разработанной проектной документации заказчика. Все изделия в обязательном порядке проходят испытания на прочность, контроль качества и поставляются с антикоррозионной обработкой поверхностей.
Битумный резервуар с обогревом и теплоизоляцией РГС-20 м3 – это одностенный или двустенный цилиндрический горизонтальный бак, который оснащен горловиной, обеспечивающей безопасный и беспрепятственный прием и откачку нефтепродуктов. Он может быть размещен под землей, но подобное применение требует выделение большого участка.
Также резервуар битумный может быть изготовлена в вертикальном исполнении тип РВС
Она устанавливается только на поверхности земли и требует дополнительного монтажа стационарной крыши или навеса – это необходимо для обеспечения безопасности производства.
Битумные резервуары с обогревом и теплоизоляцией для хранения и выдачи битума по предварительному согласованию могут оснащаться секционными нагревателями, технологическими люками и площадками, стальными ребрами жесткости (для исключения риска деформации). Также возможна комплектация дополнительной гидроизоляцией корпуса, патрубками, насосными установками, датчиками уровня и качества хранимого продукта, устройствами для ТО и ремонта, системами слежения за температурным режимом.
Купить битумный резервуар с обогревом и теплоизоляцией РГС-20 от Завода МеталлЭнергоХолдинг
Предоставляем выгодные условия обслуживания для всех категорий клиентов:
- Фиксированная цена и удобные способы оплаты – наличными, по безналичному расчету.
- Доставка емкостей по региону и Российской Федерации.
- Официальное гарантийное и сервисное сопровождение.
- Полный пакет отчетной и технической документации.
Оформить заказ на стандартный резервуар объемом 20 кубов можно на сайте или по контактным телефонам.
Звоните или пишите, чтобы оформить заявку на нетиповое исполнение или доукомплектацию. Менеджеры сориентируют по прайсу, срокам изготовления, ответят на имеющиеся вопросы.
Применение резервуаров и емкостей стальных под битум
Битумные резервуары с подогревом и тепловой изоляцией для хранения и выдачи битума – металлические емкости вместилища. Битумохранилища применяют в строительной индустрии, дорожной, на асфальтовых и бетонных предприятиях для производства асфальта. Их спецификация обусловлена характеристиками: аппараты обладают высокой отдачей тепла, температурой плавления и устойчивостью к механическим воздействиям. Оснащаются специальными устройствами для подогрева хранимого и для смешивания, датчиками, контролирующими датчиками, которые контролируют заданную температуру в емкостях и приспособлениями тепловой изоляции. Стандартные резервуары объемом 50 кубов – баки цилиндрической формы, вмещающие в себя определенный литраж рабочей среды.
Технические характеристики резервуара для битума
- Производитель: собственное производство Завод МеталлЭнергоХолдинг.
- Назначение: хранение, приемка и выдача битума.
-
Материал исполнения: сталь СТ3 (для аппаратов, которые будут эксплуатироваться при температуре не выше-40 С. Марка 09Г2С для конструкций, которые будут устанавливаться в местности с температурой ниже -40 C.
- Количество секций: 1.
- Способ монтажа: надземный, подземный
- Объем, куб. м.: 50 м3
Заказать и узнать стоимость резервуаров для хранения битума

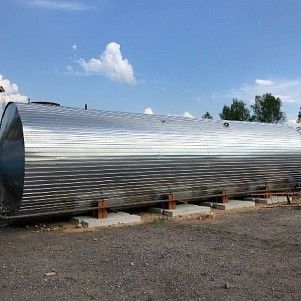

Битумный резервуар с обогревом и теплоизоляцией РГС-50 м3 купить можно на сайте или позвонив по номер телефона. Производство емкостного оборудование может предусматривать:
- Изготовление бака с люком или несколькими лазами.
- Установку лестниц, смотровых площадок, освещения.
- Оснащение насосными устройствами, устройствами контроля, запорной арматурой, штуцерами и патрубками.
- Утепление
- Окрашивание корпуса изделия.
- Нанесение логотипов и надписей.
Битумный резервуар с обогревом и теплоизоляцией РГС-50 м3 цена зависит от комплектующих и характеристик бака. подробнее об условиях приобретения и товаре можно узнать у менеджера отдела продаж и приема заявок.

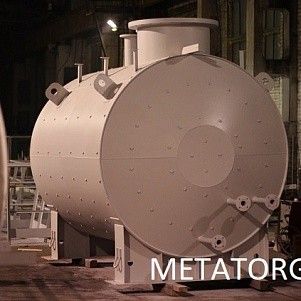

Резервуар для битума 10 м3
Битумом называются различные продукты нефтехимической переработки, которые бывают жидкими, вязкими или твердыми. Данный вид материалов широко применяется в строительстве и на асфальтово-бетонных предприятиях. Разогретые битумные массы становятся компонентами многих категорий строительных смесей.
Необходимость установки для нагрева битума в емкость
Предприятия по производству битумных строительных материалов оказываются перед необходимостью купить емкость интенсивного нагрева битума 10 м3, чтобы иметь возможность за короткий период времени получать разогретую до нужной температуры, вязкую массу. Подобные резервуары производятся объемами: 4, 6, 10, 20 и более кубических метров.
Стенки емкостей для хранения битумных продуктов должны состоять из прочного металла и обладать улучшенной тепловой изоляцией. Это помогает сохранять битум от возможных изменений внешних температурных условий. Цена емкостей для хранения вязкого компонента битумных смесей зависит не только от величины объема и вида конструкций, но и от технического устройства поддержания продукта в разогретом состоянии, которое может быть снабжено электрической, масляной или огневой системой нагрева.
Свойства емкостей подогрева битума
Разогревание и постоянное поддержание нужной температуры в резервуарах с битумными материалами становится возможным, благодаря техническому обеспечению всей системы. Для этих целей емкости оборудованы нагревательными элементами, устройством турбулизации потока, датчиками уровня и других показателей продукта, хранящегося внутри.
Быстрый нагрев битума в специально оборудованных емкостях происходит без существенной потери энергии во внешнюю среду и с сохранением качественной характеристики материалов. Для удобного и своевременного использования вязких качеств битумных продуктов, емкость с устроенной в ней системой интенсивного разогрева, должна отвечать нескольким требованиям:
- поддерживать необходимый температурный режим, в соответствии с климатическими особенностями и условиями хранения материалов;
- при необходимости разогревать битумный продукт, находящийся внутри, с нужной скоростью, чтобы использовать его в производственных целях и перекачивать по мере необходимости;
- рассчитывать конструкцию емкости для подогрева таким образом, чтобы оставалась возможность конвективного перемешивания нужного количества битума.
Температура нагрева зависит от мощности и вида нагревательных элементов емкости, а величина энергетических затрат зависит от расчета лучшего соотношения затрат на нагревание и перекачку продукта для решения производственных задач.
Купить резервуар стальной для нагрева битума вы сможете от Завода МеталлЭнергоХолдинг
Битум обладает отличными адгезионными и водоотталкивающими свойствами. Поэтому он применяется в производстве кровель и дорожных покрытий, в качестве изоляционного покрытия для труб. Для правильного использования битумных смесей их необходимо разогревать и поддерживать постоянную температуру при проведении работ. Для интенсивного нагрева предусмотрены специально оборудованные емкости 25 м3 . Производитель предлагает купить продукцию различных конструкций и объемов.
Виды резервуаров для битума
Нагревание битума осуществляется в цистернах объемом 4,10,6 или 20 – 25 куб.м. Более вместительные емкости изготавливаются по желанию заказчика в соответствии с индивидуальным техническим заданием.
Корпус резервуара под битум выполняется из марок стали указанных ниже.
Марка выбирается в зависимости от условий использования:
- 09Г2С-12, С355, 09Г2С-14 – для t ниже -40°С;
- ст3сп-5, ст3, С245, С255 – при t -40°С и выше.
Резервуар имеет горловину для установки технологического оборудования (условный диаметр – 600, 700 или 800 мм). Плоская крыша предотвращает потери тепла.
Для защиты от внешних воздействий наружная поверхность окрашивается грунтом или эмалью по нормам ГОСТ 25129.
В комплект резервуара для хранения битума входят:
- горелка (устанавливается на конце емкости);
- жаровые трубы;
- улучшенная теплоизоляция мин-вата или ППУ;
- устройство турбулизации потока.
- Изоляция сверху мин-ваты лист оцинкованный 0.7 мм или 1 мм

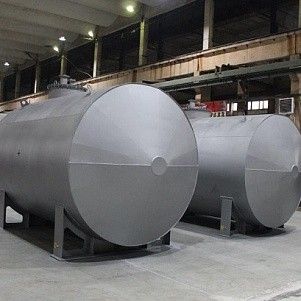

Комплектация дополнительного оборудования для битумного резервуара 25 м3 зависит от системы нагрева.
Производитель предлагает резервуары горизонтального и вертикального типа. Во втором случае экономится площадь и нагрев происходит интенсивнее, чем в первом типе.
Цистерны устанавливаются на металлические опоры или сани.
Цена зависит от типа емкости, конструктивных особенностей и комплектации.
Нагревательные элементы
В качестве теплоносителя используется:
- индустриальное масло;
- открытое пламя;
- электричество.
Тепло, полученное в результате сгорания топлива (дизельного, газа или мазута) быстро нагревает битумную смесь. Огневой метод сравнительно недорог. При его использовании необходимы датчики, контролирующие температуру содержимого и его уровень.
Резервуары и емкости стальные для битума от Завода МеталлЭнергоХолдинг
Электрическая система нагрева более безопасна, так как исключает применение горючих смесей. Сокращаются потери тепла, упрощается конструкция.
Масляные теплообменники отличаются:
- постоянством температуры;
- мягким и постепенным нагревом;
- отсутствием коксования, окисления и перегрева.

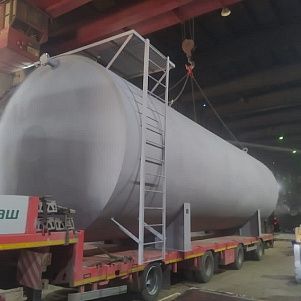

РГС-45 - стальной резервуар горизонтального исполнения тип РГСн и РГСп от завода производителя
Хранить жидкости различного назначения в стальных емкостях стало нормой по многим причинам. Важным является подобрать конструкцию, отвечающую правилам безопасности, с оптимальной вместимостью и технологическими возможностями. Компания МеталлЭнергоХолдинг производит и предлагает купить резервуары горизонтальные РГС, емкостью 45 м³, с учетом условий эксплуатации, по оптимально невысоким ценам.
Варианты исполнения РГС- 45 м3
Стальные резервуары, горизонтального размещения, объемом 45 м³ от МеталлЭнергоХолдинг производятся в соответствии ГОСТ 17032-2010, ГОСТ Р 34347-2017. Каждый проект рассчитывается с учетом норм стандартов и эксплуатационных условий, указанных заказчиком. Учитывается:
· климат на территории установки;
· технические характеристики рабочей среды;
· технологическое назначение.
Компания МеталлЭнергоХолдинг работает с типовыми проектами и принимает заказы на производство резервуаров:
- РГС- 45м3- наземной и подземной установки;
- резервуаров – с одной или двумя стенками корпуса, толщиной от 4 до 10 мм;
- горизонтальных емкостей с перегородками, разделяющими внутреннюю полость на герметичные отсеки или с 1 общим отсеком;
- конструкции из сталей, имеющих наибольшую стойкость в определенных условиях, с покрытиями от коррозии, обеспечивающими долгосрочную защиту;
- изделий, с коническими или эллиптическими днищами.
У нас можно заказать стальные горизонтальные резервуары – РГС, объемом 45 м³ с наружной или внутренней теплоизоляцией из полиуретана (ППУ), минеральной ваты. Возможен монтаж терморегулирующих элементов: электрического кабеля или пароводяного контура. Технические требования необходимо указать в заявке.
Описание и типовые размеры РГС 45
РГС-45 м³ представляет собой цельносварную, цилиндрическую конструкцию, с торцами конической формы. Изделие предназначено для хранения:
· рабочей среды плотностью до 1100 кг/м3;
· при внутреннем давлении: в подземном исполнении до 0,4 МПа, в наземном – до 0,7 МПа;
· в условиях температур от – 40ºC до + 90ºC.
Параметры конструкции зависят от толщины и количества стенок, наличия перегородок, типа исполнения, технологического оснащения.
Таблица 1. Типовые параметры, вес, масса РГС 45
Длина: конструкции/ цилиндрической части, мм | Габарит высоты: наземного/ подземного РГС | Диаметр, мм | Расчетная масса, кг |
10000/9000 | 2700/3900 | 2400 | 3100-5500 |
Техническая служба разработает техническую документацию на резервуар стальной горизонтальный с размерами, отличающимися от типовых, с сохранением объема 45 м³.
Материалы и комплектация для резервуаров стальных на 45 кубов
В зависимости от массы и плотности рабочей среды резервуар устанавливают на 2 или 4 опоры. Корпус укреплен кольцевыми ребрами жесткости. При выполнении проекта с 2 стенками, в пространстве между внутренним и внешним корпусом привариваются диафрагмы, предохраняющие от деформаций.
Таблица 2. Материальное исполнение по типовым проектам РГС 45
Наименование | Описание и марки |
Сталь корпуса | Ст3сп, 10Г2, 16ГС, 09Г2С, 10Г2С1 и нержавеющие марки 12Х18Н10Т, 08Х18Н10 |
Цинковое покрытие | Горячие цинкование: наземная установка, толщиной 4-6 мкм, подземное размещение 6-10 мкм |
Внешнее покрытие корпуса | Стойкий к атмосферным воздействиям грунт, эпоксидные эмали, битумные мастики. |
Люки обслуживания | По числу отсеков. Диаметр – 800 мм. Высота над поверхностью цилиндра от 0,5 до 1,5 м. Крышка с дыхательной трубкой |
Технологическая шахта | Устройства для монтажа трубной обвязки, обеспечивающей слив, наполнение и подключение в технологические процессы |
Дополнительное оснащение | Лестницы и площадки обслуживания с ограждением. Хомуты для крепления емкости при заглублении в грунт |
РГС-45 м³ оборудован патрубками и комплектуется запорной арматурой, клапанами отвода конденсата, уровнемерами, манометрами, в соответствии с проектом.
Применение
Резервуары стальные горизонтальные РГС-45 м3 востребованы:
· на предприятиях химической отрасли;
· в ресурсоснабжающих и коммунальных организациях
· в производствах, использующих жидкое сырье и ингредиенты;
· в сельскохозяйственном секторе;
· на небольших АЗС и топливозаправочных пунктах;
· в качестве противопожарного резервуара.
МеталлЭнергоХолдинг предоставляет выгодную возможность купить недорого сертифицированный, с надежной герметичностью горизонтальный стальной резервуар емкостью 45 м³, для хранения жидких продуктов, различной вязкости.
Плюсы покупки резервуаров в компании
Плюсом заказа и покупки РГС 45 от Завода МеталлЭнергоХолдинг является:
· быстрое и грамотное решение технических и организационных вопросов;
· организация бережной доставки, возможность заказа монтажа и пусконаладочных работ;
· экономичные, обоснованные применением качественных материалов, цены на резервуары с долгосрочной безаварийной эксплуатацией.
Правильно оформленная заявка на РГС-45м³ гарантирует понимание требований потребителя. Форма опросного листа дает возможность избежать ошибок. Звоните и обращайтесь к нам через электронную почту. Подскажем оптимальные варианты, согласуем сроки и способы оплаты.

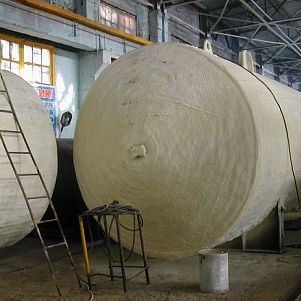

Резервуар горизонтальный стальной РГСН-110 м3 (утепленный ППУ) для различных сред
Резервуар горизонтальный стальной РГСН-110 м3 (утепленный ППУ) применяется в том случае, когда к хранилищу предъявляются определенные требования по поддержанию температурных режимов. Группа компаний «МеталлЭнергоХолдинг» предлагает высококачественные емкости, покрытые слоем теплоизоляции, для различного типа эксплуатации. Поставщик предлагает купить резервуар из стальных сплавов, доставить его по месту внедрения, установить и ввести в эксплуатацию.
Применение, особенности РГСн 110 м3
Большие емкости для хранения различных сред, исполняемые по нормам отечественного ГОСТ Р 52630-2006 или зарубежного EN 13445-2002, нередко оснащаются дополнительной теплоизоляцией. Требуется это в тех случаях, когда хранимая среда должна содержаться при определенной температуре, либо сама должна поддерживать температуру в указанных по нормам пределах. Поставщик предлагает использовать пенополиуретан (ППУ), который полностью покрывает всю емкость. Кроме прочего применение подобного решения дает ряд важных плюсов эксплуатации:
- легкий и герметичный материал;
- возможно наносить ППУ в несколько слоев;
- контролируемые параметры изоляции;
- высокие показатели агдезии;
- антикоррозийная защита.
Также материал дает качественные показатели по гидро- и паро-изоляции, перед его нанесением не требуется сложной обработки. Поверхность необходимо зачистить от грязи. На конструкцию приходятся малые дополнительные нагрузки, в том числе весовые. Это немаловажный фактор для резервуаров, размещаемых наземно.
Материалы и исполнения, оснащение резервуара стального 110 м3
В качестве основного материала для исполнения высококачественных емкостей больших объемов поставщик отбирает стали, рекомендуемые регламентом. Чаще всего для корпуса и вспомогательных элементов, а также дополнительных конструкций берут сталь типа 09Г2С или Ст3. Подобные сплавы позволяют гарантировать качественный срок службы емкости не менее 10 лет, а при должном уходе и своевременном техническом обслуживании – до 15 лет.
Резервуар изготавливается в цилиндрическом корпусе с плоскими, конусообразными или сферическими днищами, размещается на опоры (для габаритных емкостей предусматривается не менее трех опор). Может быть разделен на несколько независимых отсеков, каждый из которых снабжается необходимыми входами, выходами и люком-лазом, предназначенным для наполнения резервуара средой или проникновения внутрь технического персонала.
Характеристики
Емкость 110 м3, изготовленная из стальных листов методом рулонирования, представляет собой цилиндрическую конструкцию со следующими параметрами:
Характеристика | Значение |
Номинальный объем (м3) | 110 |
Полезный объем (м3) | 105 |
Длина (мм) | 15250 |
Диаметр (мм) | 3400 |
Полная высота конструкции (мм) | 6270 |
Толщина стенок (мм) | 4 – 10 |
Рабочее давление (МПа) | 0,07 |
Рабочая температура (°C) | -70 / +90 |
Количество опор | не менее 3 |
Емкость снабжается необходимым количеством входных, выходных отверстий, штуцеров. В зависимости от направления применения понадобится подключение контрольно-измерительной техники, в обязательном порядке резервуар снабжается выходом для экстренного слива. Количество штуцеров и их параметры оговариваются с заказчиком непосредственно по необходимости внедрения.
Поставка, производство резервуаров тип РГС-110 м3 ( надземный ) от Завода МеталлЭнергоХолдинг
ГК «МеталлЭнергоХолдинг» поставляет высококачественное оборудование для работы с различными средами (жидкости, суспензии, нефтепродукты). Дизельное топливо или баки-аккумуляторы, а также различные дренажные емкости нуждаются в дополнительной теплоизоляции, которая выполняется из минеральных плит, но лучше всего в данном направлении использовать ППУ.
Кроме самой емкости, поставщик предлагает вспомогательное оснащение – лестницы доступа, площадки, полный комплект измерительных и контролирующих приборов.
Также сама емкость доставляется на место эксплуатации силами поставщика, после чего квалифицированный персонал устанавливает необходимое оборудование, монтирует вспомогательное оснащение и проводит пуско-наладочные работы. Гарантия от производителя дает множество положительных нюансов – помощь в запуске, консультации по возможностям использования, техническое обслуживание. Если требуется надежный резервуар горизонтальный стальной РГСН-110 м3 (утепленный ППУ) – лучше всего обращаться к проверенным производителям.
Резервуар горизонтальный стальной РГСН-120 м3 (утепленный ППУ) предназначен для хранения, приема и выдачи технической воды, всех видов нефтепродуктов, ГСМ, растворителей и других жидких веществ. Такая продукция применяется на предприятиях нефтеперерабатывающей отрасли, химического производства, АЗС. Приобрести подобные изделия предлагает компания «МеталлЭнергоХолдинг». Доставка резервуаров производятся по всем регионам РФ и странам СНГ.
Основные особенности, характеристика РГСН-120 м3
Резервуар горизонтальный стальной РГСН-120 м3 (утепленный ППУ) изготавливается с использованием требований следующего стандарта: ГОСТ 17032-2010. Реализуемые изделия представлены в виде горизонтальных цилиндров, которые используются для наземного размещения.
Они производятся при помощи автоматической сварки из листов стали и металлических обечаек. В качестве исходного материала применяются материалы, изготовленные из следующих стальных сплавов: 09Г2С, Ст3сп4. Для исключения возникновения деформации внутренняя часть резервуара оснащается ребрами жесткости.
Данные емкости могут оснащаться различным типом днища (плоским и коническим). Эта позиция регулируется в соответствии с пожеланиями заказчика. Также существует возможность дооснащения дополнительным оборудованием и приспособлениями следующего вида:
РГС-120 м3 может комплектоваться следующими металлоконструкциями по желанию заказчика
· люки технологического назначения он же люк-лаз ЛЛ;
· лестницы со смотровыми площадками;
· насосы, датчики уровня, сигнализаторы;
· манометрическая и клапанная техника + блок модули технологические
Представленные емкости проходят обязательную обработку антикоррозийным составом. Используется процедура двойного грунтования, покраски или покрытия эпоксидными материалами. По желанию заказчика возможно проведение дополнительной антикоррозийной обработки внутри емкости.
Таблица 1. Характеристика РГСН-120 м3
Характеристика | Показатели |
Номинальный объем, м3 | 120 |
Установка относительно поверхности | горизонтальная |
Плотность хранимой жидкости, кг/м3 | 1000 |
Наличие двойной стенки | нет |
Толщина стенок, мм | 5-10 мм |
Номинальная температура хранимой жидкости, 0С | не более 100 |
Номинальная величина давления, МПа | 0,07 |
Опоры, шт, ложементы | 5 |
Допустимая температура эксплуатации, 0С | от -60 до +50 |
Поражение коррозией, мм/год | 0,1 |
Срок службы, лет | не менее 10-20 |
Для установки емкости на подготовленную площадку в ее нижней части корпуса предусмотрены опорные элементы (лапы или стойки), на которых емкости жестко закрепляется к фундаментному основанию.
Теплоизоляция и обогрев емкости РГСН-120 м3
Резервуары горизонтальные стальные РГСН-120 м3 (утепленные ППУ) производятся по специальной технологии. Она предусматривает защиту хранимого вещества от воздействия отрицательной температуры окружающей среды. Согласно применяемой технологии наружная часть емкости покрывается слоем ППУ (пенополиуретановым покрытием). Применяется процедура распыления. Такая мера позволяет минимизировать проникновение холода во внутреннюю полость емкости. Пенополиуретановое покрытие значительное усиливает антикоррозийную защиту емкости.
Чтобы получить возможность эксплуатировать реализуемые изделия в условиях низкой температуры окружающей среды они оснащаются специальными системами подогрева. Их работа основана на подаче внутрь емкости теплоносителя соответствующей температуры. В качестве рабочего вещества используется: вода, антифриз, пар. Также может использоваться электрический подогрев – при помощи специального провода, проложенного внутри емкости. Для регулировки температуры обогрева применяется аппаратура автоматики и КИП.
Установка таких дополнений регламентируется требования заказчика и условиями будущей эксплуатации емкости.
Шеф-монтаж резервуара стального на 120 кубов
Резервуары горизонтальные стальные РГСН-120 м3 (утепленные ППУ) поставляются в собранном виде, готовом к эксплуатации сразу после проведения монтажных мероприятий. Для установки емкостей данного типа требуется подготовить подушку из железобетона. Данное устройство должно соответствовать требованиям ГОСТ. Для крепления резервуара используются анкерные крепежи.
Оформление заказа, покупка резервуара РГС, РГСн и РГСп 120 м3
Для оформления заказа или получения расширенных сведений об представленном изделии следует обращаться по номерам телефонов, указанным в разделе «Контакты». Обращайтесь, будем рады вам помочь. Постоянным и оптовым покупателям предоставляются скидки на всю реализуемую продукцию.

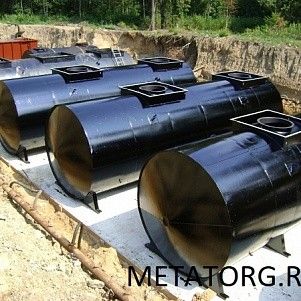

Резервуар для чистой воды РГС-100 м3 купить от производителя ГК «МеталлЭнергоХолдинг»
Резервуар для чистой воды РГС-100 м³ – это цельнометаллическая емкость в виде горизонтально расположенного цилиндра с ровными или конусообразными днищами. Соответствует техническим условиям ГОСТ № 17032-2022. Используют в жилищно-коммунальных, тепличных хозяйствах, на химическом, пищевом производстве, в других отраслях промышленности. Готовый резервуар РГС доставляют в собранном виде автомобильным, железнодорожным, водным транспортом.
Производство резервуара для чистой воды РГС-100 м³
ГК МеталлЭнергоХолдинг специализируется на складской торговле черного, цветного металлического проката с доставкой в регионы Российской Федерации. Располагает собственными производственными площадями, высокоточным оборудованием, позволяющем принимать заказы по проектированию, изготовлению металлических конструкций, емкостей бытового и производственного назначения.
Вниманию потенциальных покупателей представлен резервуар чистой воды РГС-100 м³ ГОСТ 17032-2022, в стандартном исполнении имеющий следующие размеры:
Наименование продукции | Технические характеристики | Числовые значения для следующих моделей | |||
РГС-100 | РГСД-100 | РГСП-100 | РГСПД-100 | ||
Резервуар чистой воды РГС-100 м³ | Объем, м³ | 100 | |||
Внешний диаметр, мм | 3240 | ||||
Длина мм | 12650 | 12700 | 12650 | 12700 | |
Высота, мм | 3440 | ||||
Толщина стенок, мм | 4 | 4/4 | 5 | 5/4 | |
Расстояние между стенками, мм, не меньше | – | 4 | – | 4 | |
Расчетный вес, кг | 6500 | 13100 | 7700 | 14300 |
Отгрузка резервуара РГС-100 м3 с Завода МеталлЭнергоХолдинг
По требованию заказчика допускается изготовление емкостей других видов, размеров, модернизированных под технические особенности предполагаемой эксплуатации. При необходимости устанавливаем внутренние герметичные перегородки, разделяющие емкость на два и более отсека. Возможна комплектация подогревающим устройством, насосным оборудованием, системами автоматического контроля, регулировки уровня наполнения, давления, температурного режима рабочей среды.
Рабочие характеристики резервуара для чистой воды РГС-100 м3
Цельносварную металлическую емкость в форме цилиндра с ровными или конусообразными днищами проектируют, изготавливают в соответствии с нормами государственного стандарта № 17032 от 2022 г.
РГС 100, изготовленный по типовому проекту, имеет следующие технические характеристики:
Наименование продукции | Технические характеристики | Числовые значения |
Резервуар чистой воды РГС-100 м³ | Объем, м³ | 100 |
Плотность рабочей среды, кг/м³, не больше | 1300 | |
Рабочий температурный диапазон, °C | от -65 до +90 | |
Рабочее избыточное давление в емкостях с плоскими днищами, МПа, не больше | 0,04 | |
Рабочее избыточное давление в емкостях с конусообразными днищами, МПа, не больше | 0,07 | |
Рабочее относительное разрежение в газообразном пространстве, МПа, не больше | 0,001 | |
Сейсмичность, баллы, не больше | 9 | |
Расчетный срок применения, лет, не меньше | 8 |
В качестве исходного материала используется конструкционная углеродистая, низколегированная, нержавеющая сталь. Качественный металлопрокат от проверенных производителей, закупаемый по оптовой цене, позволяет производить емкость высокого качества по минимальной для потребителя цене.
Произведенный нами резервуар стальной под чистую воду на 100 м3 надземного типа РГСн
Монтаж резервуара для хранения чистой воды РГС-100 м3
ГОСТ 17032-2022 регламентирует технические условия по установке резервуара для чистой воды РГС-100 м³ на поверхности грунта, под землей (ниже точки промерзания). Цельносварная емкость имеет относительно большие размеры, приличный вес, требует особого внимания к проведению работ по ее установке на предполагаемом месте эксплуатации.
На поверхности грунта резервуар размещают на седловые опоры с радиусом охвата 60 - 120°, или стоечные опоры. Надежно фиксируют специальными металлическими стяжками, болтами.
Подземный монтаж резервуара производят с использованием подушки из песка толщиной не меньше 200 мм. В водонасыщенных грунтах емкость устанавливают на заранее подготовленное железобетонное основание, препятствующее ее смещению в процессе эксплуатации.
Как заказать резервуар под питьевую воду РГС-100 м3 по выгодной цене
Купить резервуар для хранения чистой воды объёмом 100 м³ в стандартном исполнении, изготовленный под заказ, в любом количестве по минимальной рыночной цене можно на сайте ГК МеталлЭнергоХолдинг. В комплекте к РГС прилагается технический паспорт, инструкция по эксплуатации, сертификат соответствия заявленным характеристикам. В качестве дополнительной услуги возможно техническое обслуживание, наладка, ремонт, модернизация оборудования. Детальная информация по телефону +7 (3812) 21-46-09 или электронной почте omsk@metatorg.ru.
Резервуар под питьевую воду РГС-25 м3 от завода производителя ГК «МеталлЭнергоХолдинг»
Резервуар для чистой воды РГС-25 м³ представляет собой металлическую емкость наземного типа размещения. Широко используется в пищевой, фармацевтической промышленности, на предприятиях разного назначения и используется для накопления достаточно большого запаса воды и организации безопасного хранения в соответствии с требованиями СанПин. При необходимости, с помощью РГС можно сформировать противопожарный запас.
Общие сведения о резервуаре РГС-25 м3:
-
РГС – это накопительная стальная емкость для хранения пригодной для питья или приготовления пищи воды (после соответствующей фильтрации и термообработки);
-
Конструктивно представляет собой герметичный сосуд цилиндрической формы, сваренный из листовой стали;
-
Для управления технологическими процессами и создания безопасных условий эксплуатации резервуар комплектуется различными КИП и иными устройствами: клапанами, датчиками давления и температуры, насосами, подогревателем, комплектным оборудованием для управлением содержащимися внутри емкости объемами воды;
-
Корпус емкости сделан из специальной нержавеющей листовой стали, раскроенной в размер и сваренной на автоматическом аппарате;
-
В зависимости от условий эксплуатации, а также требований заказчика днища горизонтально расположенного резервуара делают плоскими, реже используются конические и эллиптические днища.
-
Для повышения прочности и устойчивости к механическим нагрузкам, исключения деформации поверхности внутри резервуара предусмотрены специальные ребра жесткости.
Резервуары стальные 25 м3, предназначенные для хранения чистой воды, должны использоваться с учетом обеспечения следующих важных параметров:
Наименование | Значение |
Плотность хранящихся веществ, кг/м³ | ≤ 1300 |
Класс опасности емкостного оборудования | I-IV (соответствует требованиям ГОСТ 12.1.007) |
Р рабочее внутри емкости, МПа | 0,001-0,007 |
Диапазон эксплуатационных Т°С (при условии дополнительной тепловой изоляции) хранимого продукта | 0 … +90 |
Показатели сейсмичности | 7/12 |
Климатические зоны применения емкостей | Т У1 УХЛ1 |
Основные параметры РГС 25 для воды:
Показатель | Результат |
D – внутр., мм | 2800 |
L –длина сосуда | 5050 |
B – расстояние по кратчайшему пути между ближайшими опорными стойками | 4180 |
L1 – длина цилиндрической части горизонтального сосуда | 4170 |
H | 3450 |
M – масса сосуда в сборе, кг | 4650 |
Расчетный эксплуатационный ресурс при соблюдении правил использования и регулярного проведения ТО, лет | 12 |
Для эффективной эксплуатации важно правильно подобрать и практически применять патрубки и штуцеры, которые могут входить в комплектность РГС-25:
Наименование патрубка | D max | P max |
Люк для контроля и проведения ТО | 750,0 | - |
Отвод воды | 50,0 | 1,60 |
Наполнение сосуда | 70,0 | |
Люк для замера | 150,0 | 0,25 |
Сброс излишков воздуха | 60,0 | |
Слив | 50 | 2 |
Для теплоносителя (если предусмотрено конструкцией) | 50 | 1,6 |
Подключение к единой технологической системе | 60 |
Как выгодно заказать и купить РГС-25 с гарантией качества по низкой цене производителя с доставкой
Группа компаний МеталлЭнергоХолдинг изготавливает резервуары РГС, объемом 25 м.куб, предназначенные для хранения чистой воды из высококачественных коррозийно-стойких марок стали и в строгом соответствии с ТУ и ГОСТ. Оформить заказ можно по телефону +7 (3812) 21-46-09 или направив письмо на адрес электронной почты omsk@metatorg.ru.
Обращайтесь!
Резервуар отстойник для дождевых стоков РГС-50 м3 применяется для сбора атмосферных осадков на различных территориях и очистки их от загрязнений. Группа компаний «МеталлЭнергоХолдинг» предлагает различные вариации стельных резервуаров, помощь в проектировании полных систем дождевых канализаций и внедрения отдельных компонентов. Качество исполнения, контролируемое международными нормами, собственные материалы, доставка, помощь в пуско-наладочных работах.
Применение и особенности резервуаров стальных для сточных вод
На территории промышленных предприятий, в городских обслуживающих схемах, а также по другим направлениям в системе дождевых канализаций внедряется один из самых значимых компонентов – аккумулирующая емкость. Подобный резервуар выступает накопительным узлом в том случае, когда количество выпадающих осадков значительное, их перемещение по различным поверхностям сопровождается сбором грязи и разнообразного мусора. До транспортировки в систему канализации подобную среду необходимо очистить, а собранную грязь максимально измельчить, дабы исключить засоры в канализационных трубах.
Аккумулирующая емкость представляет собой стальной резервуар горизонтального расположения, размещаемый под землей, в специально отведенном для этих целей месте. Изготовление емкости проводится с соблюдением норм ГОСТ 17032-2010 из подбираемой стали. Трубопроводная обвязка выполняется из стали, но в некоторых случаях патрубки и трубы могут быть заменены конструкциями из поливинилхлорида (ПВХ). В зависимости от поставленных заказчиком задач, технических параметров рабочей системы могут применяться стандартные или заказные нормы изготовления.
Размерные характеристики
Проектируется и изготавливается емкость исходя из стандартизированных габаритов.
Составляя проект, заказчик может ориентироваться на следующие значения, вес, масса РГС, РГСн, РГСп 50 м3
Параметр | Значение |
Номинальный объем (м3) | 50 |
Рабочий объем (м3) | 48,3 |
Длина резервуара полная (мм) | 11520 |
Длина цилиндрической части (мм) | 10890 |
Внешний диаметр корпуса (мм) | 2400 |
Толщина стенок (мм) | 4 – 8 |
Количество опор | 2 – 3 |
Масса (кг) | 49800 |
Специфика использования подразумевает подземное размещение резервуара.
При этом рассчитывается монтаж площадки (песчаная подушка, бетон, установка опор), глубина засыпания (в зависимости от характеристик места эксплуатации), диаметры входных и выходных патрубков.
Резервуар является частью работающей системы сбора и перераспределения канализационных стоков. Дождевая вода или тающий снег стекается в определенные узлы, после чего системно транспортируется в аккумулирующие емкости. Это делается для предварительной фильтрации жидкостей от различного типа загрязнений, песка, чтобы избежать выхода из строя канализационных стоков. Использовать подобные решения можно везде:
- в бытовых канализационных системах, обслуживающих жилые дома и поселения;
- на территории промышленных предприятий;
- на различных объектах больших площадей (гражданского, военного назначения).
В зависимости от рассчитываемых объемов перерабатываемых стоков отбираются габариты, технические характеристики эксплуатируемых узлов канализационных и стоковых систем.
Используемые материалы для производства резервуара сточных дождевую вод 50 м3
В качестве основного материала отбирается сталь типа 09Г2С. Это наиболее устойчивая к различным негативным воздействиям сталь. Изделия из нее могут эксплуатироваться в различных климатических условиях, она имеет качественную устойчивость к коррозии. Изготавливаемый методом рулонирования (стальной лист скручивают в рулон и сваривают качественным швом) корпус цилиндрического характера могут снабжать ребрами жесткости, диафрагмой, если того требует техническое задание.
В качестве днищ используются отбортованные или неотбортованные конические (плоские) днища. Качество сварки конструкции проверяется на заводе-изготовителе. Для этих целей корпус тестируется подачей определенного давления. Кроме прочего проверяется качество сварных швов. Только после удовлетворительных результатов подобной проверки резервуар может передаваться на дальнейшую эксплуатацию.
Поставка и производство резервуаров от Завода МеталлЭнергоХолдинг
Резервуар снабжается вспомогательным оснащением. Люк-лаз располагается на поверхности, тогда как вся конструкция имеет подземное размещение. Чтобы обеспечить возможность проникновения внутрь емкости, а также экстренной откачки находящейся внутри жидкости люк-лаз изготавливается размером не менее 800 мм. Внутрь монтируется специальная лестница, позволяющая техническому персоналу попадать внутрь резервуара.
ГК «МеталлЭнергоХолдинг» предлагает оснащение необходимой контрольно-измерительной аппаратурой, проектирование по размерным и техническим характеристикам, требующимся заказчику. Надежный и качественный резервуар отстойник для дождевых стоков РГС-50 м3 от проверенного производителя.
Резервуар отстойник для сточных вод РГС-75 м³ – это стальная цельносварная горизонтальная емкость цилиндрической формы с ровными или конусообразными днищами. Соответствует нормам ГОСТ 17032-2010. В стандартной комплектации имеет технологический люк, штуцера для подключения коммуникаций, технологического оборудования, контрольно-измерительных приборов. Используют в сельском хозяйстве, на коммунальных объектах, производственных предприятиях. Позволяет иметь достаточный запас воды для обеспечения бесперебойного производственного цикла, полива растений, тушения очагов возгорания.
Наши предложения на производство горизонтальных стальных резервуаров
ГК МеталлЭнергоХолдинг производит стальной резервуар отстойник для сточных вод РГС-75 м³ в соответствии с нормами ГОСТ 17032-2010.
По типовому проекту РГС-75 изделие имеет следующие размеры:
Наименование продукции | Объем, м³ | Длина, мм | Ширина, мм | Высота, мм |
Резервуар РГС-75 м³ | 75 | 10100 | 3435 | 4680 |
Примечание:
- внутренний диаметр 3000 мм;
- длина цилиндрической части 9000 мм;
- толщина металла корпуса и днищ 6-12 мм;
- расчетный вес 79200 кг, зависит от особенностей конструкции.
В качестве исходного материала используют листовой прокат из конструкционной низколегированной стали 09Г2С, конструкционной углеродистой стали Ст3пс4, нержавеющей стали.
Технические параметры
В базовой комплектации РГС 75 имеет следующие технические характеристики:
Технические параметры | Числовое значение |
Объем, м³ | 75 |
Плотность рабочей среды, кг/м³, не больше | 1300 |
Рабочее давление, МПа | 0,01-0,07 |
Температура рабочей среды, °C | от 0 до +90 |
Расчетная температура рабочей среды, °C | 100 |
Сейсмичность, баллы | 6 |
Срок службы, лет | 10 |
В зависимости от условий эксплуатации РГС-75 м3 устанавливают на поверхности грунта или под землей, ниже точки промерзания.
Для этого используют металлические или железобетонные опоры. Соблюдают следующие размеры:
- количество опор 2 шт.;
- ширина опоры 3000 мм;
- расстояние до опоры 2100 мм;
- расстояние между опорами 4500 мм.
ГК МеталлЭнергоХолдинг принимает заказы любой сложности, все работы выполняем качественно, в установленный срок. При изготовлении продукции по индивидуальному проекту размеры могут не совпадать с вышеуказанными данными. Мы сотрудничаем с предприятиями и организациями разной формы собственности, индивидуальными предпринимателями и физическими лицами. К каждому заказчику предусмотрен индивидуальный подход.
Отгрузка с нашего завода резервуара РГСп-75 м3
Применение резервуаров для сточных вод
Резервуар отстойник для сточных вод РГС-75 м³ – изделие заводской готовности, доставляют на место монтажа в собранном виде. Используют в следующих целях:
- коммунальные предприятия – для сбора дождевой воды, в качестве пожарного резервуара;
- фермерские хозяйства – сбор дождевой воды для ее последующего употребления животными;
- производственные предприятия – обеспечение бесперебойной работы производственного цикла;
- тепличные хозяйства – полив растений, сбор воды для производства жидких органических удобрений.
Запас воды в объеме 75 3³ позволит заправить несколько пожарных машин.
ГК МеталлЭнергоХолдинг предлагает купить резервуар отстойник для сточных вод РГС-75 м³ высокого качества по доступной цене. Продукция соответствует заявленным характеристикам, имеет полный пакет сопроводительных документов.
Заказать резервуар РГС, РГСп, РГСн 75 м3можно на сайте, по телефону, электронной почте Завода МеталлЭнергоХолдинг
Обращайтесь, мы всегда рады нашим покупателям.
Резервуар РГС-100 K-FLEX IC CLAD от Завода МеталлЭнергоХолдинг
ГК МеталлЭнергоХолдинг предлагает купить резервуар стальной горизонтальный РГС-100 м3 с утеплением K-FLEX IC CLAD. На крупные поставки делаем скидки. Чтобы получить бесплатную консультацию или уточнить условия оплаты и способы доставки, созвонитесь с нашим специалистом.
Описание РГС-100 мЗ утеплением K-FLEX
Резервуары с теплоизоляцией K-FLEX IC CLAD проектируются для хранения жидких и вязких продуктов в районах с температурой воздуха до 60С. РГС-100 мЗ представляет собой сварную стальную емкость цилиндрической формы, установленную в горизонтальное положение.
Конструктивно емкость состоит из следующих элементов:
● корпуса с торцами в форме конуса или полусферы;
● горловины с люком;
● ребер жесткости, которые отвечают за сохранение геометрии емкости в процессе эксплуатации;
● седловидных опор с углом охвата от 90 градусов;
● лестницы с технологической площадкой и ограждением.
Резервуары комплектуются патрубками и штуцерами для монтажа технологического оборудования — дыхательной арматуры, уровнемеров, датчиков.
Резервуары возможно использовать для одновременного хранения разных видов топлива. В этом случае их проектируют двух- или трехкамерными. Корпус внутри разделяется на нужное количество независимых отсеков. Соответственно увеличивается количество горловин и патрубков для монтажа КИПиА. Для производства емкостей используется листовой, трубный, фасонный и сортовой прокат из углеродистой и легированной стали. Емкости, предназначенные для хранения сильноагрессивных сред, выполняются из стали кислотостойких и коррозионностойких марок.
Таблица 1. Характеристики РГС-100 м3, вес, масса, габариты
Номин.объем | 100 м3 |
Варианты конструктивн.исполнения | одно- и двустенные одно- и многокамерные с подогревателями, без подогрева |
Тип хранимой среды | продукты переработки нефти, вода, жидкости из технологических трубопроводов, плотность которых не превышает 1,3 т/кг3 |
Рабочая температура хранимой среды | от -65С до +90С |
Рабочее давление | от 0,01 МПа до 0,07 МПа |
Температура на монтажной площадке | от -60С до +90С |
Форма торцов | плоская, сферическая, торосферическая, коническая, эллиптическая |
Толщина корпуса и торцов | от 5,0 до 15,0 мм |
Диаметр корпуса | 3050 мм |
Длина конструкции | 14460 мм |
Высота конструкции | 4490 мм |
Расстояние между седловыми опорами | 5090 мм |
Вес РГС | 10350 кг |
Расчетный срок эксплуатации | 25 лет |
Теплоизоляция РГС-100м3
K-FLEX IC CLAD представляет собой изоляционную систему, основу которой составляет вспененный каучук. Покрытие, предназначенное для теплоизоляции инженерных конструкций в нефтехимической промышленности, выпускается двух типов:
● IC CLAD BK — с покрытием из стеклоткани.
● IC CLAD SR — с ламинацией алюминием.
Для теплоизоляции инженерных систем, емкостей и резервуаров используются листы, ленты, углы, тройники, подвесы.

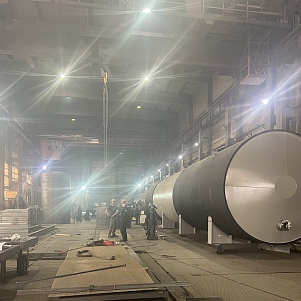

Процесс нанесения утеплителя K-Flex на резервуар РГС 100 для клиента Алроса
Таблица 2. Технические характеристики теплоизоляции K-FLEX IC CLAD.
Параметры | Значения | |
IC CLAD BK | IC CLAD SR | |
Толщина покрытия по ГОСТ 17177-94 | 200 мкм | 220 мкм |
Удельн.вес по ГОСТ 30547-97 | 210 г/м2 | 270 г/м2 |
Температурный режим эксплуатации | от -60С до +100С | |
Температура воздуха на монтажной площадке | от -25С до +55С | |
Сопротивл.диффузии вод.пара по ГОСТ P EH 12086 | 1500 | 2000 |
Прочность к нагрузкам на растяжение по ГОСТ 30547-97: -в продольн.направлении -в поперечн.направлении |
56,93 МПа 42,68 МПа |
61,30 МПа 47,91 МПа |
Относит.удлин.при разрыве по ГОСТ 30547-97 (во всех направлениях) | 10% | |
Устойчивость к изгибающим нагрузкам при минусовой температуре | высокая | |
Группа горючести по ГОСТ 30244-94 | Г1 | |
Устойчивость к воздействию УФ-излучения | не менее 2000 ч без видимых изменений | |
Стойкость к воздействию озона | невосприимчиво | |
Стойкость к брызгам солян.р-ра | не менее 500 ч без видимых изменений | |
Расчетный срок службы | 50 лет |
Требования к качеству РГС-100 м3
После завершения сборочно-сварочных работ каждая емкость проверяется специалистами отдела технического контроля на соответствие техническим параметрам. Контролируются габаритные размеры резервуара, качество неразъемных соединений, сплошность защитного покрытия, качество монтажа теплоизоляционного покрытия. Герметичность корпуса подтверждается гидравлическими и пневматическими испытаниями. Качество сварных соединений оценивается с применением ультразвукового контроля, цветной или магнитопорошковой дефектоскопии и других методов неразрушающего контроля.
Перед отправкой РГС-100 м3 на реализацию проверяется комплектность поставки. Емкости поступают заказчику в полной заводской готовности с паспортом, оформленным по ГОСТ 2.601, технической документацией, ведомостью комплектации.
Выполнен помимо производства так же шеф-монтаж на парк пожарных резервуаров 100 м3 для заказчика Алроса
Как оформить заявку, купить РГС 100 м3
В ГК МЭХ можно купить резервуары стальные горизонтальные по оптовым ценам с доставкой в любую точку на карте России. Все вопросы по оформлению заказа вы можете обсудить с нашим менеджером.
Связаться с нашим специалистом можно одним из следующих способов:
● позвоните по номеру телефона, который вы видите на сайте;
● отправьте заявку на эл.почту
● заполните форму обратной связи.
Наш специалист перезвонит вам для уточнения технических и финансовых вопросов, сориентирует по срокам выполнения заказа, подробно ответит на все интересующие все вопросы.
Хранение жидкостей в стальных резервуарах зарекомендовало себя как надежное, и при соблюдении правил, безопасное. При небольших объемах наполнения целесообразно заказать резервуар горизонтальный стальной (РГС) соответствующей вместимости. Группа компаний МеталлЭнергоХолдинг предоставляет возможность купить резервуар стальной РГС 1,2 м³, по цене производителя, из качественной стали, с учетом требований заказчика по конструкции и комплектации.
Резервуар стальной РГС 1,2 м³– виды исполнения
Типовая конструкция резервуара горизонтального расположения РГС – цельносварной корпус из цилиндрических обечаек, усиленный кольцевыми ребрами жесткости, с прямыми или коническими днищами. В зависимости от назначения РГС 1,2 м³ изготовляют:
· для наземного или подземного размещения;
· с комплектацией по требованиям к функциональности;
· по климатическому исполнению: для северных, умеренных широт.
Выбор стали и размер толщины стенок корпуса определяют: условий эксплуатации, требования к коррозионной стойкости, свойства среды. В производстве резервуара стального РГС 1,2 м³ используют марки стали с хорошей свариваемостью:
· углеродистые Ст3пс-5, Ст3сп-5;
· низколегированные, повышенной прочности 09Г2С (категории 8, 12, 15), 10ХСНД;
· нержавеющие: 12Х18Н10Т, 08Х18Н10, AISI 201, AISI 321, AISI 304.
Поверхности резервуара из черной стали обработаны антикоррозионными составами: цинком, эпоксидными эмалями, мастикой на основе битума. По требованию заказчика резервуар стальной РГС 1,2 м³ может быть выполнен с 2 стенками, разделенный перегородкой на отсеки, с термоизолирующими покрытием и с подогревом.
Технические характеристики резервуар стальной РГС 1,2 м³
Осуществим поставку резервуара, номинальным объемом 1.2 м³, изготовленного по техническим условиям: ГОСТ 17032-2010, ГОСТ Р 58617-2019.
Таблица 1. Размеры типового РГС 1,2 м³, условия эксплуатации
Наименование | Значение |
Диаметр корпуса, мм | 1100 |
Габарит высоты, мм | Наземная конструкция – 2100, подземная – 2850 |
Длина резервуара, мм | 1550 |
Толщина стенок, мм | 3-5 |
Теоретическая масса, кг | От 650 |
Температура эксплуатации, °С | От +40 до – 60 |
Плотность среды, кг/м³ | До 1300 |
Max внутреннее давление, МПа | До 0,07 – с коническим днищами, до 0,04 – с прямыми |
Температура хранимого продукта, °С | До 90 |
Корпус резервуара оснащен: люком обслуживания, патрубками и штуцерами под трубопроводную арматуру и контрольно-измерительные приборы. Установка наземного резервуара – на 2 опоры, подземного: на бетонированную площадку в котлован или в саркофаг.
Заказать резервуар стальной РГС 1,2 м³ в ГК МеталлЭнергоХолдинг – по самой невысокой цене
Невысокая цена на РГС 1,2 м³ складывается: из низких, оптовых цен на материалы и комплектующие. Наш резервуар стальной объемом 1.2 м³ отличается высоким качеством, сохраняемостью и долговечностью. Оформить заявку и купить резервуар стальной РГС 1.2 м³, по цене завода изготовителя, без переплаты посреднику, можно любым удобным способом:
· позвоните по номеру телефона, компании;
· составьте техническое задание и направьте его на адрес электронной почты:
· откройте на сайте форму заявки кликом на слово «Заказать», в каталоге, и заполните ее.
Согласуем внесение изменений в проект, укомплектуем резервуар стальной РГС 1,2 м³ по требованию заказчика, организуем недорогую доставку во все российские регионы и в страны Содружества.
Резервуар стальной РГС 3 м3 от производителя и проектировщика
Резервуар горизонтальный стальной (РГС) — это цилиндрическая емкость для хранения, выдачи широкой номенклатуры жидких веществ, и для применения в технологических установках. Группа компаний «МеталлЭнергоХолдинг» изготовит и поставит резервуар стальной РГС 3 м3 в соответствии с техническим заданием заказчика по цене без надбавки.
Производство резервуара стального РГС 3 м3
Достоинством емкости является возможность наземной и подземной установки, изготовления с одной и двумя стенками, оснащения в соответствии с заданными функциями и условиями эксплуатации. Требования к конструкции, применяемым материалам, проведению сварочных работ, качеству сварочных швов, защите от коррозии, испытаниям и безопасной эксплуатации резервуара стального РГС 3 м3 установлены ГОСТ 17032-2022, ГОСТ Р 58617-2019. Преимуществом заказа емкостного оборудования в нашей компании является полный цикл работ — от проектирования до пуска. В зависимости от технического задания изготовление может производиться по типовому проекту или по индивидуальной технической документации с учетом требований заказчика.
Технические характеристики емкостного оборудования на 3 кубометра (горизонтальной установки)
Наименование | Значение |
Диаметр корпуса, мм | 1400 |
Длина корпуса, мм | 2060 |
Материал корпуса резервуара | сталь: Ст3 (до -40 °C), 09Г2С (до -60 °C); нержавеющая: 08Х18Н10, 12Х18Н10Т |
Толщина стенок корпуса, мм | 4-6 |
Установка | 2 опоры |
Жесткость конструкции | кольцевые ребра жесткости из круглой стали |
Защита от коррозии | цинк, композиция ОС-12-03, эмали, мастика битумная |
Расчетный вес РГС 3 м3 (корпусом с 1 стенкой 4 мм), кг | 800 |
Конструкция емкостей цилиндрических типа РГС объемом 3000 литров (219,97 галлона)
Корпус цистерны — цельносварная металлоконструкция заводского исполнения. Днища — нижнее и торцевые, прямой или конической формы. Внутренняя полость может быть однокамерной или разделенной на герметичные отсеки.
В верхней части резервуара горизонтального стального РГС 3 м3 расположен смотровой люк, высота горловины которого зависит от проектной установки — надземной или с заглублением в грунт. Врезка штуцеров и патрубков в соответствии с проектом. Комплектация осуществляется в соответствии со спецификацией к договору поставки. Заказать можно контрольно-измерительные приборы, насосное оборудование и трубы, лестницы и площадки.
Применение компактных сварных резервуаров (цистерн)
Небольшие горизонтальные емкости номинальным объемом 3 м3 применяются в промышленности и в быту, они могут быть выполнены и укомплектованы для использования:
- на АЗС;
- в качестве дренажной емкости и отстойника дождевых стоков;
- для хранения и слива нефти, нефтепродуктов;
- под питьевую, техническую воду и противопожарный запас.
Стальной РГС-3 может устанавливаться в производственных помещениях для подачи жидкого сырья и добавок в технологическую цепочку производства разных отраслей.
Как заказать и купить резервуар стальной РГС 3 м3 по цене завода-производителя, без переплаты
Приобретайте емкостное оборудование на сайте ГК «МеталлЭнергоХолдинг», заполнив форму заявки. Также возможно согласовать условия и сделать заказ по телефону +7 (3812) 21-46-09 и через обращение по электронной почте omsk@metatorg.ru. Вы можете купить резервуар стальной РГС 3 м3 с доставкой во все регионы Российской Федерации и в страны ближнего зарубежья.
Резервуар горизонтальный стальной (РГС) – это герметичная металлоконструкция для хранения воды, нефтепродуктов, химических и технологических жидких растворов.
Объем наполнения РГС подбирают исходя из расчета потребности, с учетом допустимого объема наполнения. Группа компаний предоставляет возможность купить по цене завода изготовителя – резервуар стальной РГС 9 м³, изготовленный с применением качественных, сертифицированных материалов.
Конструкция резервуара РГС 9 м3
Корпус типовой конструкции резервуара стального РГС 9 м³ представляет собой цельносварной цилиндр с коническими торцами и днищем. Такая форма способствует полному сливу и препятствует залипанию продукта на стенках.
Цилиндрическая часть сварена из обечаек. Для повышения прочности и защиты от деформации, по периметру обечайки установлены кольца жесткости. Толщину металла корпуса (4-6 мм) – проектируют в зависимости от эксплуатационных условий (наземной или подземной установки, климата, сейсмичности), агрессивности рабочей среды, коррозионной стойкости стали. Технологические отверстия в стенках резервуара укреплены усиливающей накладкой, толщиной не менее толщины стенки.
Таблица 1. Основные параметры РГС 9 м3, марки применяемой стали
Наименование | Значение |
Размеры диаметр/длина, мм | 2050/3050 |
Расчетный вес конструкции, т | ≈ 1,6 - 2,2 (зависит от толщины стенок и плотности стали) |
Марки стали | Климатическое исполнение У1(до –30°С) – Ст20, Ст3сп; УХЛ1 (до – 60°С) – 09Г2С; по требованию: 08Х18Н10, 12Х18Н10Т, ALSI 304 |
Полость корпуса может быть однокамерной или разделена на отсеки вертикальными перегородками. По количеству заказанных отсеков проектируется число люков обслуживания, схема трубопроводной обвязки, расположение патрубков и штуцеров под контрольно-измерительные приборы и датчики.
Комплектация резервуара стального РГС-9
Типовое оснащение РГС, номинальным объемом 9 м³ обеспечивает безопасную эксплуатацию и исправное функционирование систем резервуара.
Таблица 2. Оборудование и технологические узлы РГС 9 м³
Наименование | Назначение |
Контрольно-измерительные приборы и датчики | Контроль уровня наполнения, давления, температуры, обеспечение безопасности |
Насосное оборудование | Создание гидравлического усилия в системе |
Трубопровод | Наполнение, подача в технологическую цепочку, слив |
Трубопроводная арматура | Перекрытие, регулирование потоков рабочей среды |
Смотровые люки | Профилактические осмотры, ремонт, замена оборудования, очистка |
Вспомогательное оборудование | Лестницы и площадки с ограждением, для обслуживания и контроля состояния |
По требованию заказчика резервуар стальной РГС 9 м³ будет изготовлен:
· с системой подогрева – электрокабель или пароводяной контур;
· теплоизолирующим покрытием, на выбор: минеральная вата, с облицовкой стальным листом, пенополиуретан, вспененный каучук K-FLEX, другие.
Организация заказчик указывает требования к комплектации в техническом задании на резервуар стальной 9 м³.
Купить резервуар стальной РГС 9 м³ в ГК МеталлЭнергоХолдинг – по выгодной цене
Невысокая цена на резервуар обеспечена возможностью приобретения материалов и комплектующих по оптовым ценам. Оформите заявку на сайте, открыв форму «Заказать» под позицией резервуар стальной РГС 9 м³. Направьте техническое задание на адрес нашей электронной почты, с указанием контактов. Организуем доставку до места эксплуатации на самых удобных для заказчика условиях.
Резервуар стальной РГС-8 м3 в ассортименте
Резервуар стальной РГС-8 м3 — это цельносварная металлическая емкость в форме горизонтального цилиндра с конусообразными или плоскими днищами, соответствующая техническим условиям ГОСТ 17032-2022. Он используется для накопления, временного хранения, выдачи жидких нефтепродуктов, воды, растительных масел, другой неагрессивной продукции общего назначения плотностью не более 1300 кг/м3 при температуре от −65 °C до +90 °C. Резервуары устанавливают в районах с сейсмической активностью не выше 9 баллов, поставляют в собранном виде.
Особенности резервуара стального РГС-8 м3
ГК «МеталлЭнергоХолдинг» производит и реализует резервуар стальной РГС-8 м3 для монтажа на поверхности грунта или под землей, с двойными стенками, оснащенными стандартным и дополнительным техническим оборудованием. В качестве основного материала используют углеродистую сталь с разной степенью легирования. Стандартный сосуд для надземного монтажа может иметь следующие размеры (по требованию заказчика могут быть изменены исходя из условий предполагаемой эксплуатации).
Характеристики стальных горизонтальных емкостей объемом 8 кубометров
Параметр | Значение |
---|---|
Объем | 8 м3 |
Диаметр | 1900 мм |
Длина | 3050 мм |
Толщина стенки | 5 мм |
Высота | 2050 мм |
Ширина смотрового люка | 600 мм |
Расчетный вес | 1184 кг |
В базовой комплектации резервуар стальной РГС-8 м3 предполагает свободный налив, слив рабочей среды. Доработанные версии могут иметь насосное оборудование, системы автоматического контроля и управления, водяные рубашки для нагрева или охлаждения жидкости внутри бака.
Применение цилиндрических резервуаров РГС емкостью 8000 литров из стали
Резервуар стальной РГС-8 м3 имеет относительно небольшие размеры. Его легко разместить на открытом пространстве, под навесом, внутри отапливаемого помещения. Возможность использования множества вариантов пропорционального изменения диаметра и длины конструкции, установки ровных, конусообразных днищ, выбор необходимой высоты горловины позволяет изготовить емкость в соответствии с требованиями заказчика. Большой выбор марок листового металлопроката значительно расширяют перечень предполагаемых вариантов применения данной конструкции. Тем не менее общие технические условия эксплуатации остаются неизменными, соответствуют нормам ГОСТ 17032-2022, выглядят следующим образом.
Эксплуатационные параметры стальных горизонтальных резервуаров для нефтепродуктов
Параметр | Значение |
---|---|
Объем | 8 м3 |
Плотность хранимой жидкости | не более 1300 кг/м3 |
Рабочая температура | от −65 до +90 °C |
Сейсмичность участка монтажа | не более 9 баллов MSK-64 |
Толщина металла резервуара для размещения на поверхности грунта | не менее 5 мм |
Толщина металла резервуара для размещения под землей | не менее 4 мм |
Расстояние между стенками в двухстенном корпусе | не менее 4 мм |
Внутреннее рабочее избыточное давление емкостей РГС-8:
- с плоскими днищами — не больше 0,04 МПа;
- коническими днищами — не больше 0,07 МПа.
Относительное разрежение воздуха внутри резервуара не должно превышать 0,001 МПа.
Купить резервуар стальной РГС-8 м3 по заводской цене
На складе ГК «МеталлЭнергоХолдинг» всегда в наличии резервуар стальной РГС-8 м3 по минимальной рыночной цене. Купить емкость можно оптом и в розницу, в стандартном исполнении или под заказ. Для оформления заказа заполните форму заявки на сайте или свяжитесь со специалистом по телефону +7 (3812) 21-46-09 или электронной почте omsk@metatorg.ru. Менеджер обсудит с вами индивидуальные условия сотрудничества, ответит на все вопросы и организует доставку по России и СНГ. Консультация бесплатна.

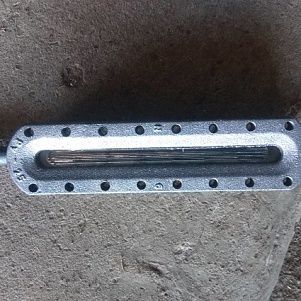

Указатель уровня жидкости, уровнемер для резервуаров и емкостей
Эксплуатация сосудов под давлением и безнапорных емкостей осуществляется с обязательным контролем объема и уровня наполнения. Одним из простых по конструкции, но с высокой точностью показаний, является прибор замера уровня, работающий по принципу поплавка. В Группе компаний МеталлЭнергоХолдинг можно заказать и купить сертифицированный на соответствие для применения в емкостном оборудовании – указатель уровня жидкости (уровнемер) – по невысокой цене завода изготовителя.
Описание указателя уровня жидкости
Уровнемер подходит для всех типов баков для воды. Патрубки с резьбой под присоединение прибора должны быть расположены на вертикальной стенке емкости, в месте, доступном для постоянного контроля.
Указатель уровня жидкости (уровнемер) состоит из комплекта:
· кран шаровый – в комплекте 2 шт.;
· угловые соединители – 2 шт.;
· трубка с функцией индикатора уровня наполнения.
Материал арматуры и фитингов – латунь. Соединительные размеры от 1/2ʺ до 3/4ʺ. Трубка – ударопрочное, прозрачное оргстекло.
Диапазон высоты, в котором можно осуществлять замер уровня жидкости в емкости – 2000 мм.
Таблица 1. Условия применения указателя уровня жидкости
Наименование | Допустимые значения |
Диапазон температур в месте установки | от 0 до +80°С |
Плотность рабочей среды | 1,2 г/см³ |
Давление рабочей среды | 6 МПа |
Преимуществом указателя уровня жидкости (уровнемера) является: универсальность применения для емкостей разной конструкции, простота использования и обслуживания, длительный срок службы, небольшая стоимость.
Купить уровень жидкости, воды и нефтепродуктов
Чтобы купить прибор – указатель уровня жидкости (уровнемер), размером, адаптированным под конкретное емкостное оборудование, по экономичной цене – обратитесь к специалисту ГК МеталлЭнергоХолдинг по телефону, или пришлите заявку на электронный адрес. Организуем доставку уровнемера – в герметичной, с защитой от повреждений, упаковке.
Эффективное применение РГС-5 м3 нашел в следующих направлениях:
- нефтегазовая отрасль;
- хранение и раздача топлива, ГСМ, битума и прочих сред;
- пищевая и химическая промышленность;
- теплоэнергетика;
- бытовые и промышленные водопередающие системы.

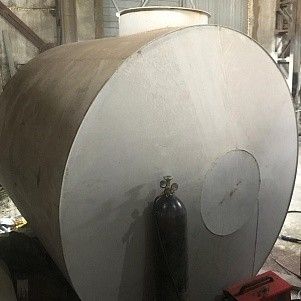

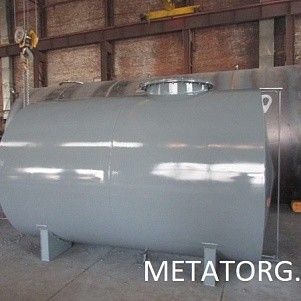

Пример выполненного на нашем производстве резервуара РГС-5 м3 под нефтепродукты
Согласно стандартизированной поставке исполнение резервуара стального 5 м3 проводится в следующих характеристиках:
- обечайка толщиной не менее 4-5 мм;
- два сферических днища (толщина – 4-5 мм);
- две опоры и лестница обслуживания;
- для удобства обслуживания – площадка с ограждением на верхней части емкости;
- люк-лаз диаметром не менее 800 мм для проникновения внутрь, технологических операций.
Арматура для резервуаров горизонтальных представляет собой следующие компоненты:
- для линии входа (выхода) комплектуются штуцера с условным проходом 80 мм;
- замерная линия – диаметр 80 мм;
- дыхательный патрубок в комплекте (диаметр 50 мм)
- слив осуществляется через кран с муфтовым соединением (34 дюйма) с условным проходом не менее 20 мм.
Габаритные показатели, вес, масса РГС-5 м3 сведены в следующую таблицу:
Параметр | Значение |
Длина (мм) | 3600 |
Диаметр (мм) | 1400 |
Строительная высота (мм) | 2278 |
Расстояние между опорами (мм) | 2600 |
Масса (кг) | 1540 |
Рабочее давление (МПа) | 0,4 |
Материалы отбираются из собственных запасов поставщика, согласуются по составу, который должен иметь следующий вид:
Марка | Процентное соотношение компонентов | |||||||||||
Железо | Марганец | Кремний | Хром | Никель | Медь | Углерод | Ванадий | Мышьяк | Сера | Фосфор | Азот | |
09Г2С | 96,2 – 96,35 | 1,7 | 0,8 | 0,3 | 0,3 | 0,15 – 0,3 | 0,12 | 0,12 | 0,08 | 0,035 | 0,03 | 0,012 |
Св-08Г2С | 96,08 – 96,24 | 1,8 – 2,1 | 0,7 – 0,95 | 0,2 | 0,25 | 0,25 | 0,5 – 0,11 | – | – | 0,025 | – |
Купить резервуар РГС-5 м3 от Завода МеталлЭнергоХолдинг
Прежде чем передавать сооружение покупателю, поставщик проводит тестирование конструкции на выдерживаемое давление, качество исполнения. Так контроль сварных швов дает гарантию качественной эксплуатации без возникновения аварийных ситуаций, испытания на герметичность проводятся пневматическим методом. Поставка Для предотвращения воздействия коррозии и укрепления прочности резервуара на внешнюю поверхность наносится слой грунта и два слоя эмали в цветах, отобранных по нуждам потребителя (возможно корпоративное исполнение внешнего окраса). Изнутри корпус не покрывается специализированными составами. Подземное размещение емкости подразумевает подготовку особой площадки, изучение грунта, монтаж вспомогательных конструкций, позволяющих устойчиво размещать резервуар по месту эксплуатации. Все необходимые операции могут быть воспроизведены поставщиком. Если требуется качественный резервуар одностеный объемом 5 м3 из проверенных материалов, с доставкой и помощью в размещении, внедрении – лучше всего обращаться к надежному производителю.
Резервуары стальные РГС-10 м3 от производителя ГК «МеталлЭнергоХолдинг»
Резервуары стальные РГС-10 м3 — это цистерны для временного хранения, отпуска разных технических жидкостей. Выпускаются в форме цилиндра с плоским, конусообразным днищем. Используются в резервных парках, нефтебазах, складских помещениях, сельском хозяйстве.
Виды резервуаров стальных РГС-10 м3
В зависимости от степени опасности хранимого вещества, размера промышленных площадей, эксплуатационных параметров резервуары РГС-10 м3 могут выполняться в различных вариантах. По способу монтажа различают типы конструкций наземные (РГСН–10) и подземные (РГСП–10). Размещение емкостей в грунте обеспечивает дополнительную защиту, предотвращает утечку, минимизирует возможность повреждения резервуара. Наземные исполнения имеют большую мобильность, хорошую устойчивость к воздействию окружающей среды.
Емкостное оборудование горизонтального размещения на десять кубов делится по конструкционному исполнению стенок корпуса — различают исполнения:
- с одинарной стенкой (РГС-10);
- двойной стенкой (РГСД-10).
Цистерны со стенками, состоящими из двух слоев стали, применяются для хранения огнеопасных, взрывоопасных, особо токсичных веществ. Расстояние между внутренней и наружной оболочкой контейнера не должно быть меньше 4 мм, может заполняться технической жидкостью или газом. Давление в теплообменнике для РГСН–10 — 0,04 МПа, для РГСП–10 — 0,08 МПа.
По числу камер внутри резервуара различают одно-, двух- и многосекционные емкости. Последние характеризуются наличием нескольких изолированных камер, предназначенных для одновременного хранения различных жидкостей. Оснащаются несколькими люками и техническими площадками (колодцами в подземном варианте) для контроля, приемки, отпуска рабочих жидкостей.
Характеристики стальной емкости на 10000 литров под горизонтальную установку
Резервуар имеет вид горизонтальной цистерны, габариты зависят от модификации оборудования. Толщина листового проката находится в пределах 4—8 мм.
Размеры резервуаров (цистерн) на 10 кубов для наземного и подземного исполнения
Параметр | Значение | |
РГСН–10 | РГСП–10 | |
Длина, мм | 3335 | 4065 |
Ширина, мм | 2400 | 2360 |
Высота, мм | 3685 | 5630 |
Диаметр, мм | 2200 | 2200 |
При оформлении заказа оговариваются параметры резервуаров стальных РГС-10 м3, их эксплуатационные свойства, класс содержимого вещества, рабочие температуры. Значения рабочих показателей не должны выходить за рамки, указанные в нормативных документах.
Технические параметры емкости типа РГС, V = 10 м3 (углеродистая/низколегированная сталь)
Показатель | Значение |
Группа резервуаров по ОСТ 26 291-94 | 5а |
Нижнее значение температуры стенки | Ст3: -40 °C; 09Г2С: -минус 60 °C |
Плотность рабочей среды, т/м³ | до 1 |
Давление, МПа | 0,04 — 0,07 |
Температурный режим, °C | -60…+90 °C |
Сейсмический показатель эксплуатации, баллов | до 7 |
Срок эксплуатации | до 10 лет |
НТД | ГОСТ 52630-2012, ГОСТ 17032-2010 |
По согласованию с изготовителем устанавливается теплоизоляция, система подогрева. Поверхность корпуса дополнительно обрабатывается антикоррозийным составом. Для сохранения геометрии конструкции крепятся кольца жесткости.
Принимая резервуар горизонтальный на 2199,69 галлона в эксплуатацию, важно учесть рабочее давление — оно зависит от формы днища:
- при коническом днище — 0,07 МПа;
- плоском днище — 0,04 МПа (при вакууме — 0,01 МПа).
Эксплуатационные характеристики емкости, расчетная температура металла, область применения определяют возможность использования нескольких видов стали. РГС-10 м3 выпускаются из стали Ст3 для эксплуатации при температуре выше -40 °C или 09Г2С (выше –60 °C). Нержавейка 12Х18Н10Т — альтернатива для агрессивной среды. Марка применяемого сплава регламентируется по ГОСТ 27772; герметичность корпуса проверяется под давлением до 2 МПа.
Монтаж цилиндрического резервуара типа РГСН–10 и РГСП–10
Наземные резервуары устанавливаются на бетонной основе с применением двух стальных опорных стоек шириной до 300 мм или седловидных железобетонных конструкций. В случае размещения цистерн над землей бак помещается на бетонную площадку, а вокруг него формируется искусственная насыпь. Подземные емкости РГСП–10 погружаются в грунт ниже линии замерзания, до 1200 мм от верхнего края контейнера.
Комплектация резервуарного оборудования небольшой вместимости
Технические площадки и шахты компактных резервуаров (баков) РГС-10 цилиндрической формы оснащают:
- заземлением;
- датчиками давления;
- измерительными приборами;
- приспособлениями для взятия проб.
Емкости снабжаются дополнительным оборудованием для охлаждения или подогрева хранимого вещества с целью предотвращения промерзания или загустения. Обязательным элементом конструкции резервуаров стальных РГС-10 м3 являются аппараты для приема/подачи хранимых жидкостей. При использовании многосекционных емкостей каждый отсек имеет собственное оборудование.
Области применения сварных емкостей (цистерн) на 10 кубометров
РГС-10 м3 из стали (нержавейки) используют для накопления, хранения, выдачи:
- нефтепродуктов;
- дизельного топлива;
- горюче-смазочных материалов;
- питьевой, технической воды;
- огнеопасных, взрывоопасных веществ;
- агрессивных жидкостей (кислот, спиртов).
Резервуары востребованы в газовой, пищевой, химической промышленности. Стальные емкости на 10000 литров можно увидеть в сельском хозяйстве, агропромышленном комплексе. Подземные резервуары РГСП–10 применяются на АЗС, нефтеперерабатывающих предприятиях при дефиците производственных площадей. Цистерны спроектированы для использования в условиях агрессивной внешней и внутренней среды.
Где заказать резервуары стальные РГС-10 м3 типового исполнения и с дооснащением
Емкость от ГК «МеталлЭнергоХолдинг» надежна, отвечает техническим условиям и международным ГОСТам, имеет сертификаты качества. Вариативность способа установки позволяет оборудованию соответствовать требованиям заказчика и эксплуатационным показателям — вы можете купить резервуары стальные РГС-10 м3 в любом исполнении. Возможна установка дополнительного оборудования, также доставим цистерны, установим и подключим к коммуникациям. На все виды работ выдается гарантия качества — чтобы начать сотрудничество, используйте телефон +7 (3812) 21-46-09, почту omsk@metatorg.ru или онлайн-заявку.
Резервуар РГС-100 м3 подземного назначения, выполнен по типовому проекту
Описание и назначение РГС 100 м3
Резервуары стальные горизонтального типа предназначены для использования на предприятиях по добыче и переработке нефти, нефтебазах, автозаправочных станциях. Емкости применяются для приема, хранения и раздачи ГСМ, технической или пожарной воды, масел, спиртосодержащих жидкостей, вязких сред плотностью до 1,2 т/м3. На заводе по производству резервуаров ГК МЭХ емкостное оборудование проектируется и изготавливается в соответствии нормативно-технической документацией ГОСТ P З4З47-2017, 17032-2010. Резервуары, спроектированные для горизонтального размещения, рассчитаны на работу в районах с сейсмичностью 6 баллов по 12-ти бальной шкале. РГС могут использоваться при t окружающего воздуха от -60°C до +50°C. Диапазон температур хранимого продукта от 0°C до +90°C. Максимальное давление внутри корпуса 0,07 МПа.На фото произведенный нами резервуар пожарный горизонтальный РГСН-100 м3 с блок-модулем управления для склада взрывчатых веществ
Таблица 1. Технические характеристики, вес и масса РГС-100
Характеристика | РГС-100 |
Вместительность | 100 м3 |
Максимальное давление в емкости | 0,07 МПа |
Максимальное давление в змеевике | 0,04 МПа |
Рабочая температура | от 0°C до +90°C |
Минимальная t стенки корпуса | -60°C |
Толщина стенок корпуса | от 4 до 10 мм |
Толщина днищ | от 5 до 10 мм |
Внутренний диаметр | 3,24 м |
Внешний диаметр | 3,25 м |
Длина | 12,7 м |
Длина цилиндрической части | 11,92 м |
Габаритная высота при транспортировке | 3,44 м |
Масса | 7,92 т |
Расчетный срок службы | 12 лет |
Особенности конструкции резервуара стального на 100 м3 подземного и надземного типа
Предлагаем РГС-100 двух модификаций — для наземной или для подземной установки. Мы проектируем емкости однокамерные и многокамерные. Последние используются для одновременного хранения нескольких видов сред. Корпус внутри разделен на нужное количество отсеков герметичными перегородками. Межкамерные перегородки изготавливаются двойными, расстояние между стенками 4 мм. Такая конструкция позволяет свести к нулю риск разгерметизации отсеков и смешения хранимых продуктов.Конструкция типового резервуара горизонтального типа состоит из:
- Обечаек. Это цилиндрические элементы корпуса, соединяемые стыковой сваркой.
- Днищ. Так называются торцевые элементы, которые могут иметь плоскую или коническую форму.
- Опоры. Тип опор зависит от способа установки РГС. Резервуары для наземного монтажа проектируются со стальными ложементами. Подземные емкости допускается монтировать на песчаную подушку или бетонное основание.
- Ребра жесткости. Чтобы обеспечить пространственную жесткость РГС, корпус оснащается диафрагмами или кольцами. Они устанавливаются внутри, вдоль всей цилиндрической части корпуса на одинаковом расстоянии друг от друга.
- Лестница, ограждения, технологическая площадка — обеспечивают безопасность персонала при техобслуживании РГС.
- Горловина, люк. Емкости с высокими горловинами проектируются для подземного размещения. Количество горловин и люков соответствует числу внутренних камер.
- Навесное оборудование. К этой категории относятся сигнализаторы, патрубки для удаления шлама, дыхательные клапаны, датчики измерения уровня, манометры, термометры, оборудование для деаэрации и раздачи хранимого продукта.
Изготовление резервуаров РГС от Завода МеталлЭнергоХолдинг
В качестве исходного материала для изготовления РГС используется конструкционная, углеродистая или нержавеющая сталь. Выбор типа и марки стали определяется условиями эксплуатации емкостей, типом и степенью агрессивности хранимого продукта. Чтобы защитить резервуары от почвенной и электрохимической коррозии, увеличить срок безопасной эксплуатации, наружные и внутренние стенки корпуса, днища, патрубки, горловины и люки покрываются антикоррозионными составами. Это лаки и обмазочные мастики на основе битума, грунтовки и эмали по металлу, порошковая краска, полимерные составы. Резервуары проходят обязательный контроль качества на заводе. Проверке подлежит качество сварных швов, соответствие габаритных размеров проектным, включая толщину стенок и днищ. Герметичность РГС проверяется пневматическим или гидравлическим способом.Монтаж стальных резервуаров
Для установки горизонтальных резервуаров над землей предусмотрены металлические опорные стойки или седловидные опоры. Монтаж РГС подземным способом допускается как в сухой, так и во влажный грунт. Если на участке монтажа почва стабильная, низкий уровень грунтовых вод, то емкости устанавливаются на песчаную подушку. При установке РГС во влажный грунт, склонный к морозному пучению, рекомендуется заливать железобетонное основание. Возможен еще один вариант монтажа — частичное заглубление резервуара в грунт с созданием насыпи сверху. У нас можно приобрести готовые емкости из наличия или сделать заказ на изготовление резервуара нужного объема по индивидуальным чертежам. Чтобы купить резервуар стальной РГС-100 м3 — позвоните по телефону, указанному на сайте. Наш менеджер более подробно расскажет об условиях оплаты и сроках доставки, проконсультирует по комплектации резервуаров, ответит на все интересующие вас вопросы.Пример изготовленного нами резервуара РГС-100 ( РГСП ) подземного типа и отгруженного в город Тюмень

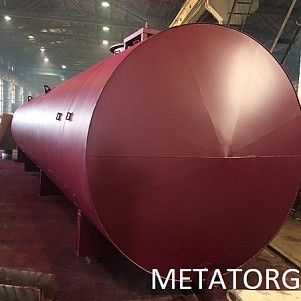

Резервуары стальные РГС-150 м3 собственного производства
Группой компаний «МеталлЭнергоХолдинг» предлагаются резервуары стальные РГС-150 м3 по цене изготовителя. Выполнено оборудование в соответствии с нормами государственных и отраслевых стандартов, правил безопасности и прочей технической документации. Емкости используются в разных видах промышленности, на АЗС, рассчитаны для временного хранения жидких нефтепродуктов, воды и прочих жидкостей с соответствующим уровнем агрессивности среды.
Виды резервуаров стальных РГС-150 м3
Оборудование может размещаться на поверхности грунта и погружаться в него. Устанавливается на сварные конструкции в виде опорных лап. Имеет горловину с рабочей площадкой и лестницей. Комплектуется стандартным и дополнительным оборудованием для удобства эксплуатации, соблюдения техники безопасности. Используется для накопления и раздачи жидкого, газообразного вещества.
Резервуары стальные РГС-150 м3 производятся согласно нормам ГОСТ Р 52630-2012, OCT 26 291-94, ПБ 03-584-03, ТУ предприятия-изготовителя и прочей технической документации. Они могут быть нескольких видов, отличающихся способом установки. РГСН — для наземного использования, устанавливается на бетонной площадке. РГСП — для монтажа с частичным или полным погружением в грунт, помещается ниже уровня грунта, либо над ним насыпается искусственный холм. Есть подземная модификация РГСПД, имеющая двойную стенку, она имеет повышенную прочность, обеспечивает сохранность окружающей среды от протекания содержащей жидкости. Пустая полость между стенками заполняется демпфирующей жидкостью.
Конструкция горизонтального резервуара объемом 150 кубов
В стандартном исполнении РГС-150 м3 имеет форму цилиндра, расположенного в горизонтальном положении и состоит из следующих элементов:
- металлических стенок, оборудованных кольцами жесткости;
- боковых элементов торца конструкции;
- технологического люка для проникновения внутрь бака;
- металлических опор.
В обязательном порядке емкость комплектуется технологическими площадками, металлическими лестницами, заземлением, вентиляционными клапанами. На РГСП устанавливается горловина. Для подачи и отбора жидкости бак снабжается патрубками.
Емкость имеет достаточную массу, поэтому нуждается в надежных опорах. Кольца жесткости удерживают конструкцию в заданной форме, не позволяя ей деформироваться при увеличении внешнего или внутреннего давления. Конструкция может устанавливаться на бетонную седловидную подставку либо песчаную подушку. Технологический люк может быть круглой, прямоугольной формы диаметром 0,8 м. Предназначен для технического обслуживания расположенных внутри приборов, мойки бака изнутри. Элементы корпуса свариваются внахлест или встык. Днища бывают плоскими, в виде конуса или сферы. Устанавливаются резервуары при помощи подъемных кранов или механизмов. Фиксируются за строповочные петли, их количество зависит от конструкции, веса и размеров бака.
Стандартные характеристики РГС-150 м3 цилиндрической конструкции
Параметр | Значение | |
Объём, м3 | 150 | |
Диаметр, м | 3,5 | |
Длина, м | 15,7 | |
Толщина металла, мм | 8 | |
Количество опор, шт. | 7 | |
Масса, т | 11,3 | |
Площадь поверхности, м2 | наружная | 224 |
внутренняя | 255 |
Доукомплектовка резервуаров, емкостей вместимостью 150000 л системами охлаждения и обогрева
Для полноценной эксплуатации стального резервуара в разных климатических поясах создается его обогрев или охлаждение. Для этого устанавливается дополнительное оборудование.
Внутри конструкции резервуаров, емкостей горизонтального размещения монтируется змеевик, выполняющий роль теплообменника — он может быть:
- плоским,
- объёмным,
- в виде спирали.
Внутри его полости циркулирует горячая жидкость, пар. Таким образом увеличивается температура содержащего вещества, предотвращается его загустение или кристаллизация. Для повышения эффективности устанавливается теплоизоляция, которая крепится снаружи корпуса.
При высокой температуре окружающей среды резервуар с жидкостью охлаждается. Для этого монтируется специальное оборудование, полость между двойной стенкой наполняется демпфирующей жидкостью. Так поддерживается температура жидкости внутри бака в заданном режиме. Она не зависит от температуры окружающей среды, которая может быть в диапазоне от -65 до + 90 °C.
В качестве дополнительного оборудования используются также насосы, датчики давления и уровня жидкости, термометры, огнетушители. Наши специалисты укомплектуют емкость всем необходимым оборудованием для комфортной и безопасной эксплуатации. Учитываются все требования заказчика.
Применение резервуаров и емкостей на 150 м3 (32995,37 галлонов)
Резервуар стальной цилиндрический на 150000 л используется в разных отраслях промышленности, хозяйства — его устанавливают:
- на АЗС для хранения светлых и темных нефтепродуктов;
- на винно-водочных заводах для хранения жидкостей, содержащих спиртовую составляющую;
- на предприятиях по изготовлению пищевых продуктов для хранения молока, концентратов;
- в сельском хозяйстве для хранения жидких удобрений.
Также резервуары стальные РГС-150 м3 выступают в качестве пожарного оборудования для накопления резервного объёма воды. Простота конструкции, прочность материала и доступность оборудования делают эти емкости востребованными для крупных предприятий и мелкого бизнеса.
Заказать резервуары стальные РГС-150 м3 + шеф-монтаж от производителя
ГК «МеталлЭнергоХолдинг» предлагает резервуары стальные РГС-150 м3 в традиционном исполнении и под заказ — работа выполняется под ключ. Возможен самовывоз готовой конструкции с территории нашего предприятия или ее доставка к ближайшему транспортному терминалу. В качестве дополнительной услуги доставим оборудование к месту назначения, установим и подключим к коммуникациям. На всю выполненную работу предоставляется гарантия качества — чтобы заказать резервуары стальные РГС-150 м3, используйте форму на сайте, телефон +7 (3812) 21-46-09 или почту omsk@metatorg.ru.
Описание и сфера использование стальных горизонтальных резервуаров и емкостей
Резервуары стальные горизонтального типа используются для оборудования резервуарных парков нефтебаз, АЗС, а также в системах ТЭС и котельных. Герметичные емкости предназначены для приема, хранения и раздачи сырой нефти и нефтепродуктов, питьевой или технической воды, ГСМ, масла, спиртосодержащих жидкостей, пищевого сырья. Максимальная плотность хранимого продукта не более 1,3 т/м3.Отгрузка резервуара для ГСМ 25 м3 на полозьях ( на санях ) с нашего производства в город Губкинский
Резервуары горизонтальные бывают наземные и подземные ( РГСн и РГСп )
По способу монтажа емкости делятся на наземные и подземные. В первом варианте РГС проектируются с опорами-ложементами. Такие емкости устанавливаются на ровной площадке под открытым небом или в техническом подполье. При подземном монтаже допускается установка резервуаров на уплотненный гидрофобный слой или основание из железобетона с креплением емкости хомутами. РГСн могут вкапываться в грунт частично, либо размещаться над уровнем почвы с насыпанным сверху искусственным холмом.Однокамерные и многокамерные резервуары РГС 25
РГС проектируются однокамерными и многокамерными. Резервуары с двумя или тремя камерами применяются для одновременного хранения нескольких видов моторного топлива или других продуктов. Пространство внутри корпуса разделяется на несколько секций герметичными стальными перегородками. Они изготавливаются двойными, межстенное пространство заполняется тосолом для контроля давления между стенками. В случае разгерметизации отсека давление в межстенном пространстве изменяется, датчик давления подает сигнал. Это позволяет обслуживающему персоналу быстро среагировать на нештатную ситуацию и оперативно устранить проблему.С системой обогрева и теплоизоляцией резервуары
Чтобы предотвратить потерю свойств и защитить хранимые продукты от перемерзания резервуары оборудуются нагревателями. Для создания и поддержания заданного температурного режима применяются погружные и врезные устройства — спиральные паро-водяные змеевики, секционные или трубчатые нагреватели с керамическими сердечниками. Использование электрического греющего кабеля позволяет оборудовать РГС внешней системой нагрева. Кабель монтируется по наружной стенке корпуса. Для сохранения температурного режима и снижения затрат энергии на обогрев резервуары оборудуются термоизолирующей рубашкой.Наглядный пример ( процесс ) утепление резервуара РГС-25 на нашем производстве
Технические характеристики, вес, масса РГС-25 м3
Параметры | РГС-25 |
Вид хранимого вещества | жидкости и вязкие среды с плотностью до 1300 кг/м3 |
Диапазон температур хранимого продукта | от 0°C до +90°C |
Вместительность резервуара | 25 м3 |
Способы монтажа | надземный, подземный, комбинированный |
Варианты исполнения РГС | с подогревом/без нагрева, однокамерные/многокамерные, с теплоизоляцией/без теплоизоляции |
Избыточное давление внутри емкости | от 0,01 до 0,07 МПа |
Давление в паро-водяном нагревателе | 0,04 МПа |
Допустимая температура стенки | от -60°C до +90°C |
Форма днищ | плоская, эллиптическая, усеченный конус |
Срок службы | 12 лет |
Сейсмичность района установки | до 7 баллов по 12-ти бальной шкале |
Диаметр корпуса | 2,24 м |
Длина емкости | 6,8 м |
Габаритная высота резервуара | 3,0 м |
Расстояние от края до опоры | 0,95 м |
Расстояние между опорами | 2,45 м |
Ширина опоры | 1,95 м |
Длина цилиндрической части корпуса | 6,2 м |
Толщина стенок | от 4 до 12 мм |
Габаритная высота при транспортировке | 3,0 м |
Вес | 2,65 т |
Конструкция РГС-25
Конструкция резервуара состоит из основных и вспомогательных деталей. К основным относятся:- корпус, торцевые элементы, опоры;
- узлы жесткости — диафрагмы или кольца;
- люк-лаз, горловина (в случае подземного исполнения);
- патрубки для монтажа навесного оборудования или для присоединения к технологическому трубопроводу.
Как заказать и купить резервуар РГС-25 м3 от Завода МеталлЭнергоХолдинг
Чтобы сделать заказ на изготовление и поставку РГС-25 м3 — позвоните по телефону или отправьте заявку в электронном виде. Контакты для связи указаны на сайте. Наш специалист перезвонит вам в самое ближайшее время, более подробно расскажет об условиях оплаты и доставки, поможет подобрать навесное оборудование для РГС, ответит на все возникшие вопросы.На фото отгруженные и произведенные нами 2 резервуара РГС-25 в город Хабаровск
Резервуары стальные РГС-5 м3 нашего производства
ГК «МеталлЭнергоХолдинг» занимается разработкой и изготовлением стальных горизонтальных емкостей для наземной и подземной установки. У нас можно купить резервуар стальной в базовом исполнении или заказать РГС-5 м3 по индивидуальному проекту. Чертежи разрабатываются с учетом условий эксплуатации, особенностей климата в районе установки, характеристик хранимого вещества.
Описание и назначение, применение РГС-5 (резервуар горизонтальный стальной)
Емкости сварные горизонтального типа предназначены для хранения нефтепродуктов, питьевой или технической воды. РГС-5 м3 подходят для спиртосодержащих продуктов, жидкостей из технологических трубопроводов.
Конструкция цилиндрического резервуарного оборудования небольшого объема
Резервуар представляет собой сварное металлоизделие, корпус которого состоит из обечаек и торцевых элементов. Емкости для одновременного хранения двух и более видов продуктов проектируются многокамерными. Корпус внутри делится на два и более отсеков герметичными перегородками. Внутри корпус усиливается диафрагмами. Они устанавливаются на одинаковом расстоянии друг от друга и обеспечивают жесткость конструкции. Герметичная емкость оснащается патрубками для монтажа навесного оборудования.
В комплектацию РГС небольшой вместимости (5000 л) включаются:
- оборудование для приема/раздачи хранимого вещества,
- уровнемеры,
- пробоотборники,
- датчики давления и температуры,
- сигнализаторы.
В верхней части корпуса предусмотрены горловины со смотровыми люками для проведения технического обслуживания РГС, их количество равно числу внутренних отсеков. Диаметр условного прохода смотровых люков равен 80. Технологические отверстия патрубков и смотровых люков усиливаются накладками, которые навариваются по периметру. Без усиливающих накладок монтируются патрубки диаметром менее 5 см.
Рядом с люками устанавливаются дыхательные клапаны. Они нужны для сохранения оптимального давления внутри корпуса. В нижней части резервуара монтируются опоры. При подземном монтаже емкостей допускается установка на уплотненный гидрофобный слой или железобетонную плиту. К основным элементам конструкции также относятся лестницы с ограждениями, площадки обслуживания.
Для защиты резервуара от коррозии и воздействия атмосферной влаги наружные стенки корпуса покрываются антикоррозионными составами; по желанию заказчика возможно окрашивание РГС порошковой краской в любой цвет по каталогу RAL, нанесение надписей, логотипов. Чтобы вязкие и жидкие продукты сохраняли свои свойства в холодное время года, при температуре окружающей среды ниже 0 °C, РГС оснащаются системами подогрева. Это спиральные змеевики, секционные и трубчатые подогреватели, греющий кабель. Для сохранения оптимального температурного режима снаружи емкости монтируется термоизоляционная рубашка, выполняется теплоизоляция корпуса.
Производство резервуаров РГС-5 м3
Проектирование и изготовление резервуаров вместимостью 5 кубометров выполняется в соответствии с ГОСТ 17032-2010 и техническим заданием. Оно заполняется заказчиком.
В техзадании указываются требования к изготовлению емкостного оборудования на 5 кубов, на основании которых наши специалисты подбирают:
- Форму днищ — плоские, конусные, эллиптические.
- Способ изготовления — рулонный или полистовой.
- Тип и марку стали — низкоуглеродистую, конструкционную, нержавеющую.
- Материал для антикоррозионной обработки — порошковую краску, битумный лак, покрытие на основе эпоксидной смолы.
- Подогрев и теплоизоляцию — монтаж змеевика, греющего кабеля, терморубашки.
РГС-5 м3 в теплоизоляции мин-вата, сверху защитный слой из листа нержавеющего 1 мм
Таблица 1. Технические характеристики, вес, масса РГС-5 м3
Параметр | Значение для РГСД-5 |
Тип хранимого вещества | жидкости и вязкие среды с плотностью до 1300 кг/м3 |
Рабочая t продукта | от 0 до +90 °C |
Вместительность | 5 м3 |
Способ размещения | наземный, подземный |
Конструктивные исполнения | с системой подогрева и без нее, однокамерные или многокамерные, с терморубашкой или без терморубашки |
Избыточное давление в газовой среде | от 0,01 до 0,07 МПа |
Тип среды в теплообменнике | инертный газ или жидкость — нетоксичная, взрыво- и пожаробезопасная |
Температура эксплуатации | от -60 до +90 °C |
Форма днищ | плоская, коническая, эллиптическая |
Расчетный срок службы | 12 лет |
Сейсмичность района установки | 6 баллов по 12-бальной шкале |
Диаметр корпуса | 1,9 м |
Длина емкости | 2,0 м |
Габаритная высота | 2,835 м |
Количество опор | 2 шт. |
Расстояние между опорами | 1,68 м |
Длина цилиндрической части корпуса | 1,8 м |
Площадь поверхности наружной/внутренней | 19/23 м2 |
Толщина стенки/днища, мм | от 4 до 10 мм |
Высота при транспортировке | 2,05 м |
Вес | 0,7 т |
На фото готовый результат нашего производства РГСн-5 м3
Как заказать и купить РГС-5 от Завода резервуаров «МеталлЭнергоХолдинг»
В нашей компании можно купить готовые РГС-5 из наличия или оформить заказ на изготовление нестандартных металлоконструкций. Комплектуем резервуары навесным оборудованием в соответствии с назначением и условиями эксплуатации. Мы работаем по государственным оборонным заказам, по спецсчетам, выполняем комплексные поставки емкостного оборудования — от проектирования и производства до доставки и монтажа РГС на объекте. При заказе оптовых партий предлагаем индивидуальные условия поставки. Чтобы получить более подробную информацию о ценах, сроках изготовления и доставки резервуаров — позвоните по телефону +7 (3812) 21-46-09 или отправьте вашу заявку на электронный адрес нашей компании omsk@metatorg.ru. Наш специалист свяжется с вами для подтверждения заказа, уточнения деталей сотрудничества.
Процесс отгрузки РГС-5 с нашего предприятия в Тайшет
Резервуары стальные РГС-50 м3 от завода-изготовителя
Завод резервуаров ГК «МеталлЭнергоХолдинг» предлагает купить резервуары стальные РГС-50 м3 напрямую от производителя в любых количествах. При заказе оптовых партий делаем скидку. Реализуем емкостное оборудование из наличия, а также принимаем заказы на изготовление резервуаров по индивидуальным чертежам. Доставка РГС осуществляется машинами нашего автопарка, транспортной компанией по выбору заказчика, возможен самовывоз. Варианты оплаты — наличные или безналичный расчет, рассрочка платежа на срок до 30 дней.
Для чего используются резервуары горизонтальные стальные
Применение герметичных стальных емкостей является оптимальным способом хранения больших объемов жидких и вязких продуктов, в том числе взрывоопасных и горючих веществ. К преимуществам использования РГС-50 м3 относится надежность, простота в эксплуатации, длительный рабочий ресурс. Резервуары проектируются и комплектуются с учетом характеристики и степени агрессивности хранимого продукта, условий эксплуатации.
Резервуарное (емкостное) оборудование на 50 м3 (50000 л) предназначено для хранения:
- пожарной и технической воды,
- спиртосодержащих жидкостей,
- растворителей,
- ГСМ и сырой нефти.
При разработке чертежей, подборе материалов для изготовления конструкции и антикоррозионной обработки во внимание принимаются особенности климата, максимальная снеговая и ветровая нагрузка в районе установки РГС, тип и кислотность почвы, способ монтажа — надземный или подземный. Металлоконструкции проходят контроль качества на производстве. Проверяется качество сварных швов, герметичность емкости, плотность антикоррозионного покрытия.
Парк резервуаров РГСн-50 м3 нашего производства, выполнен шеф-монтаж на объекте в республике Саха (Якутии)
Технические характеристики, вес, масса, диаметр РГС-50 м3
Параметр | Значение |
Тип хранимого вещества | жидкие и вязкие продукты с плотностью до 1300 кг/м3 |
Температура хранимого продукта | от 0 до +90 °C |
Объем | 50 м3 |
Варианты установки | надземная, подземная |
Виды конструктивного исполнения емкостей | с подогревом/без нагрева, однокамерная/многокамерная, с терморубашкой/без теплоизоляции |
Рабочее давление внутри корпуса | от 0,01 до 0,07 МПа |
Давление в змеевике | 0,04 МПа |
Максимальная и минимальная температура стенки | от -60 до +90 °C |
Тип днищ | плоские, эллиптические, в форме усеченного конуса |
Расчетный срок эксплуатации | 12 лет |
Сейсмичность района установки | не более 6 баллов по шкале Рихтера |
Диаметр корпуса | 2,76 м |
Длина емкости | 9,5 м |
Габаритная высота резервуара | 5,0 м |
Расстояние от края до опоры | 2,05 м |
Расстояние между опорами | 4,45 м |
Ширина опоры | 2,95 м |
Длина цилиндрической части корпуса | 8,9 м |
Толщина стенок | от 4 до 12 мм |
Габаритная высота при транспортировке | 3,4 м |
Площадь поверхности теплообмена | 13 м2 |
Вес | 6,46 т |
Из чего выполнена конструкция резервуара РГС 50
Емкости проектируются с днищами плоской формы для хранения веществ с давлением в газовой среде до 0,04 МПа. В резервуарах с коническими или эллиптическими днищами допускается хранить продукт с избыточным давлением до 0,07 МПа. Толщина стенок корпуса и торцевых элементов составляет от 4 до 12 мм. Для изготовления РГС применяются нержавеющие, низколегированные или углеродистые стали. Выбор типа и марки стали определяется видом хранимого вещества и особенностями климата в районе установки. Проектирование многокамерных емкостей позволяет использовать РГС для хранения сразу нескольких видов моторного топлива.
Внутреннее пространство корпуса делится на нужное количество отсеков герметичными перегородками. Чтобы свести к минимуму вероятность нарушения герметичности отсеков, межсекционные перегородки изготавливаются двойными. Дыхательные клапаны обеспечивают поддержание оптимального давления внутри корпуса. Корпус состоит из обечаек, которые соединяются между собой сваркой. Для усиления конструкции в точках соединения элементов корпуса монтируются диафрагмы жесткости.
Чтобы беспрепятственно проводить техобслуживание, горизонтальные стальные емкости на 50 кубов (10998,46 галлонов) дополнительно оснащают:
- смотровыми люками с горловинами или технологическими шахтами,
- лестницами,
- ограждениями,
- площадками обслуживания.
Количество люков-лазов соответствует числу внутренних отсеков. Для монтажа дополнительного оборудования емкости изготавливаются с патрубками, которые защищены усиливающими накладками. По запросу заказчика РГС-50 комплектуются приборами герметичности межсекционных перегородок, датчиками уровня, системой деаэрации, оборудованием для учета и раздачи хранимого продукта, манометрами термометрами, предохранительными клапанами.
Для подогрева хранимого вещества цилиндрический резервуар РГС вместимостью 50 кубометров оборудуют терморубашкой, внутренней или внешней системой обогрева:
- спиральными змеевиками,
- секционными или трубчатыми подогревателями,
- греющим электрическим кабелем.
В качестве антикоррозионной защиты применяется битумный лак, эпоксидная смола, полимерные составы, напыление порошковой краской.
Пример работ с нашего завода резервуаров МеталлЭнергоХолдинг
Как сделать заказ и купить РГС-50 от Завода резервуаров «МеталлЭнергоХолдинг»
Чтобы купить резервуары РГС-50 оптом или в розницу — позвоните в отдел продаж по телефону +7 (3812) 21-46-09. Свою заявку с чертежами или готовым проектом вы можете отправить в электронном виде на адрес компании omsk@metatorg.ru. Наш менеджер свяжется с вами для уточнения деталей сотрудничества, условий оплаты, сроков изготовления и доставки РГС-50. Мы готовы предложить изготовление резервуаров «под ключ», включая проектирование и производство РГС, доставку металлоконструкций на объект, монтаж емкостей согласно проекту.
На фото отгрузка двух резервуаров РГСн-50 м3 в город Мурманск
Резервуары стальные РГС-60 м3 от завода производителя
Резервуары стальные РГС–60 м3 — это специализированные цистерны для приема, хранения, отпуска промышленных веществ. Выпускаются в форме цилиндрических емкостей с плоскими или конусообразными днищами.
Виды резервуаров стальных РГС-60 м3
В зависимости от степени опасности хранимого вещества, размера промышленных площадей, эксплуатационных параметров емкости могут выполняться в различных вариантах.
По способу монтажа выделяют следующие типы горизонтальных металлических емкостей на 60 кубов (60000 л):
- наземные (РГСН);
- подземные (РГСП);
- с частичным погружением в грунт;
- поднятые над поверхностью земли.
Размещение под поверхностью земли обеспечивает дополнительную защиту, предотвращает утечку, минимизирует возможность повреждения контейнера. Наземные РГС-60 м3 отличаются большей мобильностью и хорошей устойчивостью к воздействию окружающей среды.
Цилиндрические стальные горизонтальные резервуары размещения делится по конструкционному исполнению стенок корпуса — различают конструкции:
- с одинарной стенкой (РГС);
- двойной стенкой (РГСД).
Емкости со стенками, состоящими из двух слоев стали, применяются для хранения огне-, взрывоопасных, особо токсичных веществ. Расстояние между внутренней и наружной оболочкой контейнера не должно быть меньше 4 мм, может заполняться технической жидкостью или газом. Это позволяет контролировать давление внутри бака.
По числу камер внутри резервуара различают одно-, двух- и многосекционные емкости. Последние характеризуются наличием нескольких изолированных камер, предназначенных для одновременного хранения различных жидкостей и газов. Такие цистерны оснащены несколькими люками и техническими площадками (колодцами — в подземном варианте) для контроля, приемки, отпуска рабочих веществ.
Еще в 50-х годах прошлого столетия были разработаны стандартные типоразмеры стальных резервуаров. В таблице указаны типовые параметры.
Размеры РГС и РГСД вместимостью 60000 л при наземном и подземном размещении
Параметры | Значения для резервуара | |||
наземного | подземного | |||
с одинарной стенкой | с двойной стенкой | с одинарной стенкой | с двойной стенкой | |
Объём, м3 | 60 | |||
Длина, мм | 10600 | 10620 | 10600 | 10620 |
Высота на опорах, мм | 2960 | |||
Диаметр, мм | 2800 | 2820 | 2800 | 2820 |
Толщина стенок, мм | 4—10 | |||
Масса, кг | 4000 | 7100 | 4300 | 7400 |
Конечная масса баков с двойными стенками может несколько изменяться в зависимости от вещества в пространстве между стенками корпуса. Эксплуатационные характеристики резервуара, расчетная температура металла, область применения определяют возможность использования нескольких видов сталей.
Стальные РГС-60 м3 выпускаются из сплавов марок:
- Ст3 — для производства оборудования, эксплуатируемого при температуре выше -20 °C.
- 09Г2С — для изделий, используемых при температуре ниже -20 °C.
- 12Х18Н10Т (нержавеющей стали) — для химических веществ и пищевых жидкостей.
Классы прочности сталей определяет ГОСТ 27772.
Характеристики горизонтального резервуара на 60000 л (13198,15 галлонов)
При оформлении заказа оговариваются параметры резервуара, его потребительские свойства, класс содержимого вещества, рабочие температуры и прочее. Значения рабочих показателей не должны выходить за рамки, указанные в нормативных документах.
Эксплуатационные параметры резервуара 60 м3 горизонтальной установки
Параметр | Значение |
Группа сосудов | 5 |
Класс хранимого вещества (по ГОСТ 12.1.007) | класс опасности 1—4 |
Допустимая минимальная температура стенки | Ст3: -40 °C; 09Г2С-15: -60 °C |
Внутреннее давление | 0,04—0,07 МПа |
Рабочее давление | налив |
Рабочая температура | 0—90 °C |
Плотность рабочей среды | не выше 1000 кг/м3 |
Срок эксплуатации | 10 лет |
Стандарт | ГОСТ 52630-2012, ГОСТ 17032-2010 |
Внутренняя и внешняя поверхность корпуса дополнительно обрабатывается антикоррозийным составом. При необходимости резервуар оснащается кольцами жесткости для сохранения геометрии контейнера.
Монтаж наземных и подземных РГС на 60 кубометров
Наземные резервуары устанавливаются на бетонной основе с применением седловидных железобетонных опор или стальных опорных стоек. В случае размещения цистерн над землей бак помещается на бетонную площадку, а вокруг него формируется искусственная насыпь. Подземные емкости погружаются в грунт ниже линии замерзания почвы, но не более чем на 1200 мм от верхнего края контейнера. Установка резервуаров стальных РГС-60 м3 производится на подложку из песка с гидрофобными свойствами.
Комплектация горизонтального емкостного оборудования под небольшой объем
Технические площадки и шахты под РГС на 60 м3 из углеродистой, низколегированной или нержавеющей стали оснащают:
- заземлением;
- датчиками давления;
- измерительными приборами;
- инструментарием для взятия проб.
Емкости снабжаются дополнительным оборудованием для охлаждения или подогрева хранимого вещества с целью предотвращения его промерзания или загустения. Обязательным элементом конструкции РГС-60 м3 являются аппараты для приема/подачи хранимых жидкостей и газов. При использовании многосекционных емкостей каждый отсек имеет собственное оборудование.
Применение стальных емкостей 60 м3 горизонтального типа
Оборудование активно используют в газовой, пищевой и химической промышленности. Емкости часто встречаются в виде пожарных резервуаров, баков для питьевой или технической воды.
РГС-60 незаменимы для приема и отпуска сильно токсичных, взрыво- и огнеопасных веществ, а также агрессивных жидкостей:
- кислот,
- спиртов,
- нефтепродуктов.
Широко распространены подземные резервуары на 60000 л. Они применяются на АЗС, нефтеперерабатывающих предприятиях, в условиях дефицита производственных площадей.
Где заказать резервуары стальные РГС-60 м3 с проектированием и шеф-монтажом
Наше оборудование отвечает международным стандартам качества, спроектировано для использования в условиях агрессивной внешней и внутренней среды, надежно. Вариативность способа установки позволяет емкостям соответствовать требованиям заказчика и эксплуатационным показателям. ГК «МеталлЭнергоХолдинг» предлагает заказать резервуары стальные РГС-60 м3 в любом исполнении, выполненные согласно ГОСТам, ТУ, и снабжаемые сертификатами качества. Возможна доставка к месту установки, монтаж и подключение к коммуникациям. На все виды работ выдается гарантия качества. Оформите заказ онлайн, по телефону +7 (3812) 21-46-09 или почте omsk@metatorg.ru.
На фото произведенный нашим предприятием резервуар РГСп-63 в подземном исполнении
По способу монтажа различают следующие типы резервуаров горизонтальных
- наземные РГСН–63
- подземные РГСП–63
- емкости с частичным погружением в грунт;
- поднятые над поверхностью земли.
Емкости РГС-63 м³ делятся по конструкционному исполнению стенок корпуса.
- с одинарной стенкой РГС-63 м3
- с двойной стенкой РГСД-63 м3
Габариты, диаметр, длина резервуара 63 м3 указаны в таблице:
Параметры | Длина | Ширина | Высота | Диаметр |
Единица измерения, мм | 10048 | 3222 | 3635 | 3222 |
РГС-63 выпускаются из марок стали:
- Стали Ст3Сп, С245, С255 – для производства цистерн, эксплуатируемых при температуре выше –20°С.
- Стали 09Г2С, С345, С355 – для изделий, используемых при температуре ниже –20 °С.
- Нержавеющей стали 12Х18Н10Т, AISI 321 304 316 – для химических веществ и пищевых жидкостей.
Значения рабочих показателей РГС 63 не должны выходить за рамки, указанные в нормативных документах.
Параметр | Значение |
Объём, м³ | 63 |
Класс хранимого вещества (по ГОСТ 12.1.007) | 1-4 класс опасности |
Допустимая минимальная температура стенки | Ст3 – минус 40 °С; 09Г2С-15 – минус 60 °С |
Плотность рабочей среды, кг/м³ | до 1300 |
Рабочее давление, МПа | 0,01-0,07 |
Рабочая температура, °С | -65 – +90 |
Сейсмический показатель эксплуатации, баллов | до 7 |
Срок эксплуатации | до 20 лет |
ГОСТ | 52630-2012, 17032-2010 |
По требованию заказчика устанавливается теплоизоляция, система подогрева на резервуар горизонтальный 63
Внутренняя и внешняя поверхность корпуса дополнительно обрабатывается антикоррозийным составом. Резервуар оснащается кольцами жесткости для сохранения геометрии контейнера. Монтаж РГС-63 м³ Наземные резервуары устанавливаются на бетонной основе с применением стальных опорных стоек или седловидных железобетонных конструкций. В случае размещения цистерн над землей, бак помещается на бетонную площадку, а вокруг него формируется искусственная насыпь. Подземные емкости погружаются в грунт ниже линии замерзания почвы, но не более, чем на 1200 мм от верхнего края контейнера. Установка производится на подложку из песка с гидрофобными свойствами. Оборудование Резервуары РГС-63 м³ снабжаются дополнительным оборудованием для охлаждения или подогрева хранимого вещества, с целью предотвращения промерзания или загустения.Технические площадки и шахты резервуара оснащены:
- заземлением;
- датчиками давления;
- измерительными приборами;
- приспособлениями для взятия проб.
Области применения РГС-63 м3 активно применяются в разных областях промышленности.
Их используют для накопления, хранения, выдачи:- нефтепродуктов;
- дизельного топлива;
- горюче-смазочных материалов;
- питьевой, технической воды;
- огнеопасных, взрывоопасных веществ;
- агрессивных жидкостей (кислот, спиртов).
Завод МеталлЭнергоХолдинг предлагает горизонтальный РГС-63 м³ в любом исполнении
Емкость соответствует ГОСТ, ТУ, имеет сертификаты качества. Возможна установка дополнительного оборудования. В качестве дополнительной услуги доставим емкость к месту установки, установим и подключим к коммуникациям. На все виды работ выдается гарантия качества.
Резервуары стальные РГС-70 м3 от Завода МеталлЭнергоХолдинг
Завод по производству резервуаров ГК «МеталлЭнергоХолдинг» предлагает купить резервуары стальные РГС-70 м3. Вы можете приобрести готовые емкости базовой комплектации или заказать изготовление металлоконструкций по индивидуальному проекту. Доставка РГС осуществляется во все регионы России нашими машинами, транспортными компаниями, железнодорожным транспортом, возможен самовывоз. Оплата наличными или безналичный расчет.
Типы резервуаров стальных РГС-70 м3
Герметичные горизонтальные емкости применяются на АЗС, нефтебазах, предприятиях по производству ГСМ для хранения и раздачи нефтепродуктов, технической воды, слабоагрессивных жидких и вязких сред плотностью до 1,3 т/м3.
На фото процесс производства РГС-70
Мы производим два вида горизонтальных резервуаров объемом 70 кубов (70000 л):
- РГСн-70 — это емкости горизонтального типа, предназначенные для наземной установки. Варианты монтажа — на ровной площадке над землей, в подвале или на техническом этаже.
- РГСп-70 — резервуары для подземной установки, ниже уровня почвы, с частичным заглублением и искусственной насыпью.
Проекты наземных и подземных емкостей разрабатываются с учетом особенностей климата в районе установки РГС и условий эксплуатации. Сюда входят показатели температуры, ветровая и снеговая нагрузка, уровень кислотности почвы, характеристики и степень агрессивности хранимого продукта. На основе базовых однокамерных моделей проектируются резервуары стальные РГС-70 м3 двух- и трехкамерные. Корпус внутри делится на нужное количество отсеков двойными герметичными перегородками. Двойная стенка минимизирует вероятность разгерметизации отсеков и смешение хранимых веществ.
Стальные емкости РГС-70 изготавливаются с торцевыми элементами:
- плоской,
- конической,
- эллиптической формы.
Исполнения с плоскими днищами предназначены для хранения веществ в условиях избыточного давления в газовой среде до 0,04 МПа. С коническими и эллиптическими — до 0,07 МПа.
Технические характеристики, вес, масса резервуара РГС на 70 кубов наземного и подземного ( РГСн, РГСп ) размещения
Параметр | Значение |
Тип хранимого вещества | жидкости и вязкие среды с плотностью не более 1300 кг/м3 |
Температура хранимых продуктов | от 0 до +90 °C |
Способ размещения | надземный, подземный |
Варианты конструктивного исполнения |
|
Номинальное рабочее давление внутри корпуса | от 0,01 до 0,07 МПа |
Давление в подогревателе | 0,04 МПа |
Температура окружающей среды | от -60 до +90 °C |
Форма днищ | плоские, конические, эллиптические |
Установленный срок службы | 12 лет |
Сейсмичность района установки | до 6 баллов по 12-бальной шкале |
Диаметр корпуса | 3,0 м |
Длина емкости | 10,1 м |
Габаритная высота резервуара | 3,65 м |
Расстояние от края до опоры | 2,1 м |
Расстояние между опорами | 4,5 м |
Ширина опоры | 3,0 м |
Длина цилиндрической части корпуса | 9,0 м |
Толщина стенок | от 6 до 12 мм |
Габаритная высота при транспортировке | 3,65 м |
Площадь поверхности теплообмена | 14 м2 |
Вес | 7,92 т |
Особенности конструкции горизонтальной емкости на 70 кубометров (15397,84 галлонов)
Оборудование для хранения жидких и вязких продуктов изготавливают из углеродистой, легированной или нержавеющей стали. Толщина стенок корпуса и днищ — 6—12 мм. Емкость оснащается патрубками для монтажа навесного оборудования и присоединения к технологическому трубопроводу. В верхней части корпуса находятся люки-лазы, к ним ведут лестницы с ограждениями. Смотровые люки оборудуются площадками обслуживания. Емкости проектируются с металлическими опорами в форме ложементов.
Варианты дооснащения РГС на 70000 л:
- Для подземной установки емкости могут изготавливаться без опор. В этом случае монтаж производится на песчаную подушку или бетонную плиту.
- Для сохранения свойств рабочей среды в холодное время года емкости оборудуются системами подогрева. Оптимальный температурный режим создается при помощи погружных змеевиков, электрического греющего кабеля. Сохранить заданную температуру позволяет терморубашка.
Обработка наружных и внутренних стенок антикоррозионными составами предотвращает коррозию металла. Также она увеличивает срок службы оборудования.
Как заказать резервуары стальные РГС-70 м3 с шеф-монтажом
Реализуем РГС-70 м3 оптовыми партиями и в розницу по ценам завода-изготовителя. На заказ производим нестандартное емкостное оборудование, укомплектовываем резервуары навесным оборудованием в соответствии с назначением и условиями эксплуатации. Все оборудование, выпускаемое заводом ГК «МЭХ», сертифицировано, поставляется с сертификатами соответствия, паспортом изделия, инструкцией по эксплуатации. Мы готовы предложить нашим постоянным клиентам и будущим заказчикам весь комплекс услуг — от проектирования до монтажа резервуара на объекте.
В изготовление цилиндрической емкости на 70000 л под ключ входит:
- выполнение инженерных изысканий на объекте;
- проектирование, разработка рабочих чертежей, согласование проекта;
- изготовление деталей, сборка и комплектация;
- доставка и установка резервуара согласно проекту.
При заказе больших объемов разработаем индивидуальные условия поставки со скидкой. Чтобы сделать заказ или задать интересующие вас вопросы, позвоните по телефону +7 (3812) 21-46-09 или отправьте вашу заявку на почту omsk@metatorg.ru. Наш менеджер свяжется с вами для уточнения условий оплаты и сроков поставки.
Резервуары стальные РГС-75 м3 собственного производства МеталлЭнергоХолдинг
Емкости, применяемые для наземного хранения различных неагрессивных жидкостей, в том числе продуктов нефтяной промышленности и воды технического предназначения, выполняются по нормам ГОСТ 17032-2010. К таким относятся и резервуары стальные РГС-75 м3, заказать и приобрести которые можно, обратившись в группу компаний «МеталлЭнергоХолдинг». Оборудование компании всегда отвечает всем необходимым нормам, выполняется как по проектной документации заказчика, так и в стандартных формах.
Применение резервуаров стальных РГС-75 м3
Подобные емкости имеют достаточно широкую сферу использования. Наибольшее распространение резервуары стальные РГС-75 м3 получили как идеальное хранилище для нефтепродуктов.
Горизонтальное емкостное оборудование на 75000 л используют также:
- в пищевой промышленности (хранение молочных продуктов, вин и винного сырья);
- для любых видов воды (питьевая, техническая, пожарные емкости);
- для горюче-смазочных материалов (бензин, мазут, солярка);
- в химической отрасли (летучие жидкости, смеси, удобрения).
Хранение в РГС-75 м3 масел, пищевых масс, аммиака или даже легких кислот подразумевает строгое соблюдение технических требований и характеристик при изготовлении оборудования. Прописанные в ГОСТе нормативы позволяют выполнять изделия со всей тщательностью.
Характеристики горизонтального резервуарного оборудования на 75 кубов (16497,69 галлонов)
Вместимость емкости вписывается в нормы ГОСТа, подразумевающие изготовление резервуаров с объемами, не превышающими 100 м3. Основные параметры приведены в таблице.
Параметры стандартного РГС на 75000 литров
Показатель | Значение |
Диаметр | 2,8 м |
Толщина стенок | не менее 4 мм |
Количество герметичных камер | не более трех |
Материал конструкции | углеродистая сталь обыкновенного качества, нержавеющая или низколегированная |
Материал дополнительных элементов | полуспокойная или кипящая сталь |
Резервуары стальные РГС-75 м3 весят в готовом виде не более пяти тонн. Это делает их повсеместно используемыми, открываются дополнительные возможности эксплуатации.
Технология изготовления РГС-75
Емкости производятся только из опробованных материалов, гарантирующих приемлемый срок службы. Наносятся специальные покрытия внутри и снаружи (антикоррозийные, стойкие к различным средам), используются сертифицированные сварочные материалы.
Сталь, применяемая для выпуска горизонтальных емкостей вместимостью менее 100 м3, требовательна к некоторым параметрам:
- температуре складируемого продукта (для внутренней среды);
- температуре, определенной как самая низкая в течение пяти последовательных дней в регионе эксплуатации;
- отсутствию трещин, раковин или расслоений, а также иных дефектов.
Как правило, процесс изготовления резервуаров стальных РГС-75 м3 подразумевает применение сварки. После окончания всех сварочных работ емкость проходит ряд контрольных тестов — визуальный осмотр, испытания механическими способами, физическими, а также, при необходимости — методом магнитопорошковой или цветной дефектоскопии.
Конструкция сварного резервуара горизонтального типа (V = 75 кубометров)
Конструкционные особенности подразумевают разделение компонентов на основные (стенки емкости, днища, перегородки, опорные диафрагмы, люки, опоры, патрубки) и вспомогательные (лестницы, площадки обслуживания, переходы и необходимые ограждения). Любой компонент должен быть изготовлен и помещен в готовую конструкцию в соответствии с необходимыми требованиями к изготовлению, а также последующей эксплуатации.
По заданной проектной документации в комплектации типовых РГС вместимостью 75 м3 обязательны:
- горловина, также являющаяся люком (доставка жидкостей внутрь, техническое обслуживание);
- диафрагмы, размещаемые для увеличения жесткости цилиндра емкости;
- конические торцевые днища (размещение резервуара — горизонтальное);
- опоры, способные выдержать вес изделия вместе с наполнением.
Важно учесть сейсмическую активность в районе размещения. Она не должна превышать 7 баллов, что прописывается в нормативных документах по эксплуатации.
Резервуары стальные РГС-75 м3 возможно разделить на несколько отделений: каждая из камер отделяется от соседней, чтобы избежать соединения хранимых продуктов. Герметичность камер проверяется до ввода в эксплуатацию специальными методиками. Максимально может быть выделено три отделения, каждое из которых снабжается собственным техническим отверстием для обслуживания, служащим и люком для подачи условной жидкости в резервуар.
Нередко заказчик предъявляет особые требования к изготовлению и оснащению изделия. В конструкцию могут быть внедрены дополнительные теплоизоляционные параметры, подогреватели парового или электрического действия. Есть также обязательные условия комплектации — лестница доступа на верхнюю часть конструкции, площадка для обслуживания. Патрубки, отводы и люки снабжаются специализированными накладками усиленного типа.
Купить РГС-75 м3 с шеф-монтажом от завода МеталлЭнергоХолдинг
Требования, предъявляемые к емкостному оборудованию, достаточно высокие, потому выбор поставщика должен быть тщательным. ГК «МеталлЭнергоХолдинг» изготавливает емкости и обеспечивает их доставку, также проводим испытания до ввода в эксплуатацию. Высокое качество сырья и материалов, квалифицированные специалисты выполняют работы в срок. Обратившись в «МеталлЭнергоХолдинг» заказчик получит требуемые емкости и хорошее сотрудничество — принимаем заявки онлайн, по телефону +7 (3812) 21-46-09 и почте omsk@metatorg.ru.
Резервуары стальные РГС-80 м3 от завода производителя
Для хранения нефтехимических продуктов, технической и даже питьевой воды, а также различных неагрессивных жидкостей объемом до 100 м3 используют емкости, изготовленные согласно ГОСТ 17032-2010. К таким относятся резервуары стальные РГС-80 м3, изготовлением и поставкой которых занимается компания «МеталлЭнергоХолдинг». Производство емкостей осуществляется по размерным стандартам либо в специальном исполнении, необходимом заказчику, с соблюдением всех норм.
Отгрузка РГС-80 на объект заказчика в порт Осетрово, город Усть-Кут
Применение резервуаров стальных РГС-80 м3
Несмотря на то, что ГОСТ подразумевает хранение в подобных емкостях технической воды и неагрессивных продуктов с плотностью, не превышающей 1300 кг/м3, сфера назначения оборудования более широкая. При этом соблюдение условий эксплуатации является обязательным.
Стальное резервуарное оборудование горизонтального типа на 80 м3 (80000 л) применяют:
- для нефтепродуктов;
- дизельного топлива и ГСМ;
- аварийного топлива, бензина, солярки;
- газов,
- жидких удобрений;
- неагрессивных химических жидкостей;
- пищевых продуктов.
Нередко оборудование используется для хранения воды различного назначения — питьевой, технической. В этом случае емкость должна быть специальным образом подготовлена — то есть пройти обработку. Это дает возможность внедрить резервуары стальные РГС-80 м3 и в качестве хранилищ пожарного назначения.
Характеристики типовой горизонтальной емкости вместимостью 80 кубов (цилиндрической формы)
Параметр | Значение |
Диаметр | 2,8 м |
Разбивка на камеры | от одной до трех (с герметичными перегородками) |
Покрытие | масло- и бензиностойкое антикоррозийное, наносимое по внутренней и внешней поверхностям |
Температура хранимой жидкости | -65…90 °C |
Толщина стенок | не менее 4 мм |
Процесс теплоизоляции РГСн-80 ( утепление ) мин-ватой 100 мм и защитный слой лист оцинкованный 0.7 мм
Стандартное исполнение сварного РГС-80
Кроме непосредственно цилиндра корпуса, резервуары стальные РГС-80 м3 состоят из конических торцов, горловины и люка-лаза для заполнения жидкостью и технического обслуживания емкости. Внутрь размещается специализированная диафрагма, регулирующая жесткость конструкции. Изделие дополняется лестницей подъема и площадкой обслуживания.
Особенности комплектации и рабочих параметров при наземном способе размещения (РГСН-80):
- необходимость стальной опоры и стойки;
- рабочее избыточное давление не более 0,7 кг/см3;
- сейсмическая активность района размещения не более 7 баллов.
Также должны учитываться гидростатическое давление хранимой жидкости и избыточное давление ее паров, относительный вакуум, создаваемый хранимыми продуктами и собственная масса резервуара. В связи с этим допускается изготовление изделий из вальцованных заготовок одним из принятых методов — рулонированием или комбинированным. После сборки и сварки стенки проходят тесты соответствия требованиям: отклонение по длине — не более 75 мм, отклонение от прямолинейности — не более 2 мм на 1 м длины. Внутренний и наружный диаметр не должны разниться — допустимо в пределах 1 %. Только после проведения всех тестов и их положительного исхода изделие может быть передано заказчику.
Исполнение резервуаров горизонтальных 80 м3 на несколько камер
Если емкости используются для одновременного размещения различных жидкостей, требуется высокоточное исполнение перегородок. Они должны изготавливаться и внедряться таким образом, чтобы размещаемые внутри жидкости не перемешивались, не взаимодействовали друг с другом. Контроль герметичности перегородок РГС-80 м3 на несколько камер проводится с использованием газообразного азота или специальных жидкостей, плотность которых гораздо выше плотности размещаемых внутри продуктов.
Комплектация металлического РГС на 80000 л
Заказчик может подать заявку на стандартное или нетиповое оборудование. В зависимости от требований технического задания на изделии может присутствовать от одного до нескольких (по количеству камер) люков, используемых как для размещения жидкости, так и обслуживания каждой из внутренних камер емкости. Отверстия, предполагающие размещение в нетиповых металлических РГС-80 м3 патрубков или люков, снабжаются усиленными накладками, располагающимися строго по периметру. Установка патрубков обоснована, если условный проход составляет не более 50 мм. Размер накладок не учитывается.
Купить резервуары стальные РГС-80 V3 с проектированием и доставкой
Преимущества заказа металлической горизонтальной емкости вместимостью 80 кубометров в ГК «МЭХ»:
- работа осуществляется с соблюдением всех норм;
- индивидуальный подход к клиенту проявляется во всем, включая ценообразование;
- собственная тщательно разработанная логистическая схема позволяет проводить доставку заказов в любые указанные точки, в том числе морскими путями;
- быстрое и качественное исполнение даже при сложных технических заданиях.
Любое оборудование, изготовленное на мощностях компании, проходит тщательную проверку и лишь после этого передается заказчику. Чтобы заказать резервуары стальные РГС-80 м3 или купить из наличия, свяжитесь с менеджером по телефону +7 (3812) 21-46-09, почте omsk@metatorg.ru или посредством онлайн-формы. ГК «МеталлЭнергоХолдинг» — это надежный изготовитель: гарантия на изделие, срок службы, предусмотренный ГОСТом, высококачественное исполнение и только лучшие материалы.
Резервуары стальные РГС купить в Омске
ГК МеталлЭнергоХолдинг реализует резервуары стальные РГС напрямую от производителя, без посредников и переплат. Мы предлагаем купить стальные емкости сварные с доставкой на склад или на объект заказчика. Погрузка и отправка в день оплаты, на оптовые партии делаем скидки. Для постоянных клиентов возможна рассрочка или отсрочка платежа на срок до 30 дней.
Применение резервуаров стальных РГС
Емкости стальные типа РГС применяются для хранения нефти и продуктов ее переработки, питьевой воды, пожарного резерва. Их используют на АЗС для хранения и выдачи горюче-смазочных материалов. В сельском хозяйстве и на предприятиях по производству пищевых продуктов стальные резервуары служат для длительного или временного хранения жидких удобрений, сырья и готового продукта — молока, масла, спиртосодержащих жидкостей и концентратов.
Виды резервуаров стальных РГС
Сварные резервуары изготавливаются в соответствии с ГОСТ 170З2-2010 и OCT 26 291-94, а также ТУ завода-изготовителя.
Существует несколько видов горизонтальных резервуаров, которые отличаются конструкцией и местом установки. Емкости для наземного монтажа обозначаются буквами РГСН, для подземного — РГСП, двустенная подземная модификация имеет маркировку РГСПД. Двустенные металлоконструкции выполнены по принципу «стакан в стакане», когда расстояние между двумя стенками не превышает 4 мм. Такая конструкция обеспечивает безопасность эксплуатации емкостей, многократно снижает риск разгерметизации и протечки рабочей среды. Межстенное пространство заполняют тосолом или другой демпфирующей жидкостью.
РГС может быть установлен над или под землей, либо заглублен в почву частично. В этом случае над ним может быть создан искусственный холм. Чтобы предотвратить замерзание или загустение жидкости, емкости оснащают системой обогрева. Внутрь устанавливается спиралевидный, плоский или многоярусный змеевик, который выполняет роль теплообменника. По нему циркулирует нагретая жидкость или пар. Чтобы снизить потери тепла или наоборот, предотвратить нагревание рабочей среды, используют теплоизоляцию. Терморубашка монтируется снаружи корпуса или закладывается в пространство между стенок.
Резервуары и емкости стальные собственного производства
Конструкция горизонтального стального резервуара
Конструктивно емкость состоит из корпуса с кольцами жесткости, торцевых элементов (днищ), люка-лаза, опор, РГСП дополняются горловиной. Для подключения оборудования или присоединения к системе слива/раздачи рабочей среды емкости снабжаются патрубками. Для установки РГС на ровную жесткую поверхность в нижней части корпуса монтируются опорные стойки. Кольца жесткости внутри корпуса размещаются в тех точках, где крепятся опоры. Резервуары, предназначенные для установки на седловидные опоры из железобетона, песчаную подушку или бетонную плиту, проектируются без металлических опор.
Смотровые люки изготавливаются круглой или квадратной формы с диаметром условного прохода 0,8 м. Корпус состоит из обечаек, количество которых определяется типом и объемом резервуара. Элементы корпуса свариваются встык или внахлест. Емкости выпускаются с днищами трех типов — плоскими, коническими, сферическим. Обязательными элементами конструкции являются лестницы, площадки обслуживания, элементы заземления, дыхательные клапаны. К вспомогательному оборудованию относятся насосы, датчики уровня, манометры, термометры, огнепреградители, топливораздаточные блоки.
Отгрузка резервуара РГС-60 м3 с нашего предприятия
Для транспортировки и установки резервуаров на внешних стенках корпуса предусмотрены парные строповочные петли. Их количество зависит от размеров и веса емкости.
Размеры и объемы резервуаров РГС
Согласно ГОСТ сварные емкости горизонтального типа выпускаются вместительностью от 3 до 150 м3, длиной от 2,06 до 15,7 м. Ориентировочная масса резервуара, изготовленного из конструкционной стали, равняется от 530 кг до 11,3 тонн.
Таблица. Размеры и масса типовых одностенных горизонтальных резервуаров.
Тип |
Объем, м3 |
Диаметр, м |
Длина, м |
Толщина стенок, мм |
Опоры, шт. |
Вес, т |
Площадь поверхности, м² | |
наружной |
внутренней | |||||||
РГС 3 | 3 | 1,4 | 2,06 | 4 | 2 | 0,530 | 13,0 | 16,0,0 |
РГС 5 | 5 | 1,9 | 2,00 | 4 | 2 | 0,700 | 19,0 | 23.ю0 |
РГС 10 | 10 | 2,06 | 3,40 | 4 | 2 | 0,990 | 27,0 | 33,0 |
РГС 15 | 15 | 2,07 | 4,90 | 4 - 6 | 2 | 1,400 | 37,0 | 44,0 |
РГС 20 | 20 | 2,20 | 5,10 | 4 - 6 | 3 | 1,700 | 44,0 | 51,0 |
РГС 25 | 25 | 2,24 | 6,80 | 4 - 6 | 3 | 2,150 | 52,0 | 67,0 |
РГС 30 | 30 | 2,30 | 7,80 | 4 - 6 | 3 | 2,650 | 62,0 | 77,0 |
РГС 40 | 40 | 2,40 | 9,60 | 4 - 6 | 4 | 3,100 | 74,0 | 89,0 |
РГС 50 | 50 | 2,80 | 9,60 | 6 - 8 | 4 | 3,700 | 92,0 | 110,0 |
РГС 60 | 60 | 2,80 | 10,60 | 6 - 8 | 5 | 4,000 | 105,0 | 126,0 |
РГС 75 | 75 | 3,20 | 9,60 | 6 - 8 | 5 | 4,500 | 109.0 | 132,0 |
РГС 100 | 100 | 3,24 | 12,60 | 6 - 8 | 6 | 5,400 | 140.0 | 168,0 |
РГС 100 | 100 | 3,24 | 12,60 | 6 - 8 | 6 | 7,900 | 140,0 | 168,0 |
РГС 120 | 120 | 3,40 | 13,50 | 8 | 6 | 9,200 | 180,0 | 197,0 |
РГС 150 | 150 | 3,50 | 15,70 | 8 | 7 | 11,300 | 224,0 | 255,0 |
Произведенные резервуары РГСп-25 подземные для клиента НИПИГАЗ
Для защиты от коррозии поверхность корпуса РГС грунтуется, обрабатывается резино-битумной мастикой РБМ. Чтобы увеличить срок эксплуатации резервуаров с подземной установкой и снизить воздействие влаги и почвенной коррозии, на стенки корпуса и днища наносится наплавляемая битумная гидроизоляция толщиной до 4 мм. Это позволяет увеличить срок службы металлоконструкций в 1,5 - 2 раза.
Сталь для производства резервуара РГС
В качестве основного материала для изготовления сварных емкостей используется листовая горячекатаная сталь ГОСТ 1990З-2015 и 27772-88, а также листы и полосы, сортовой и фасонный прокат ГОСТ 2591-2006,11474-76,13229-78,19282-73. Элементы конструкции производятся из конструкционных марок и специальной строительной стали. Для изготовления основных деталей корпуса резервуаров, предназначенных для эксплуатации в районах с расчетной температурой до -40°C применяется низкоуглеродистая сталь C245, Ст3пс5, Ст3сп5. Емкости, используемые в более жестких условиях, при температуре ниже -40°C, производятся из строительной стали C345, 12Г2С, 09Г2С.
Произвели комплекс ( парк ) пожарных резервуаров РГСн-100 м3 для клиента Алроса, выполнен так же шеф-монтаж город Ленск
Сварочные работы выполняются в соответствии с ГОСТ 5264, 115З4, 14771, 2З518, 8713. Герметичность и надежность эксплуатации емкостей обеспечивается точностью расчетов и высоким качеством сварных соединений. Резервуары проходят ряд испытаний на производстве, включая проверку герметичности гидравлическим или пневматическим способом, контроль качества сварных стыков, их устойчивость к нагрузкам на растяжение и изгиб, ударную вязкость. Испытания сварных швов проводятся физическими, механическими способами, с применением цветной или магнитопорошковой дефектоскопии.
Пример отгрузки резервуара тип РГСн-50 м3
Изготовление РГС на заказ
Рекомендуемый объем и габаритные размеры резервуаров стальных нормируются госстандартами. Для емкостей стандартных размеров были разработаны типовые проекты. Однако практика показывает, что стандартные резервуары не всегда могут использоваться в конкретных условиях. При изготовлении сварных емкостей под заказ учитываются условия эксплуатации и пожелания заказчика. Например, в стесненных условиях на стройплощадке оптимальным вариантом будет более компактная по длине емкость, объем которой будет компенсироваться увеличенным диаметром корпуса.
Возможно изготовление резервуаров любых форм включая нестандартные — цилиндрические, с сечением квадратной или прямоугольной формы, П-образные или L- образные. По согласованной спецификации емкости изготавливаются из алюминия, дюраля, нержавеющей или оцинкованной стали. В базовой комплектации также возможны изменения — разделение резервуара на несколько отсеков, изменение количества люков и патрубков, увеличение длины горловины.
Резервуары подземные РГСп-100 м3 , поставлены для клиента ГУОВ в количестве 25 штук
Таблица. Характеристики резервуара стального РГС.
Параметр |
РГС-100 |
РГС-75 |
РГС-50 |
РГС-25 |
РГС-10 |
РГС-5 |
Объем РГС РГСН, м³ | 100 | 75 | 50 | 25 | 10 | 5 |
Давление среды | налив 0,07 МПа | налив 0,07 МПа | налив 0,07 МПа | налив 0,07 МПа | налив 0,07 МПа | налив 0,07 МПа |
Температура рабочей среды, °С | от -50 до +90 | от -50 до +90 | от -50 до +90 | от -50 до +90 | от -50 до +90 | от -50 до +90 |
Минимальная допустимая температура стенки, °С | -60 | -60 | -60 | -60 | -60 | -60 |
Диаметр | 3240 мм | 3240 мм | 2780 мм | 2510 мм | 2020 мм | 1450 мм |
Длина емкости | 12700 мм | 9720 мм | 9610 мм | 4840 мм | 3320 мм | 3000 мм |
Толщина стенки корпуса РГС | от 4 мм до 10 мм | от 4 мм до 10 мм | от 4 мм до 10 мм | от 4 мм до 8 мм | от 4 мм до 8 мм | от 4 мм до 10 мм |
Ширина опоры | 300 мм | 300 мм | 300 мм | 300 мм | 300 мм | 250 мм |
Охват опоры | 120 градусов | 120 градусов | 120 градусов | 120 градусов | 120 градусов | 120 градусов |
Сейсмичность района размещения | не более 6 баллов | не более 6 баллов | не более 6 баллов | не более 6 баллов | не более 6 баллов | не более 6 баллов |
Масса, тонн | 6,83 т | 5,685 т | 4,325 т | 2,315 т | 1,345 т | 0,83 т |
Как заказать резервуары стальные РГС по выгодной цене
В компании МеталлЭнергоХолдинг можно купить резервуары стальные РГС по ценам производителя. Узнать подробнее о стоимости и комплектации емкостей можно у наших менеджеров, позвонив по телефону +7 (3812) 21-46-09 или отправив заявку на электронную почту omsk@metatorg.ru. Резервуары стальные РГС (резервуар горизонтальный стальной) от производителя Группа Компаний МеталлЭнергоХолдинг оптом и в розницу.
Отгруженные резервуары стальные надземные утепленные тип РГС с нашего завода, приглашаем к сотрудничеству
