Резервуары стальные РГСП

Резервуар для АЗС РГСП-10 м3
Резервуар для АЗС РГСП-10 м3
RUB

Резервуар для АЗС РГСП-10 м3 от производителя

Резервуар для АЗС РГСП-10 м3 предназначен для хранения и дозированной выдачи различных видов топлива и промышленных жидкостей, относящихся к 1—4 классам опасности. Основу конструкции, изготавливаемой в соответствии с ТУ и ГОСТом, составляет цилиндрический элемент (обечайка) в комплекте с днищами конической (пологой) формы. Группа компаний «МеталлЭнергоХолдинг» специализируется на изготовлении и поставках резервуаров РГС подземных объемом 10 м3 — обеспечивается оперативность выполнения заказа, строгое соблюдение требований НТД и выгодная цена.

Изготовление резервуара для АЗС РГСП-10 м3

Все основные технические условия, определяющие порядок изготовления и эксплуатации оборудования, определены в ГОСТ 17032. Другие важные документы приведены ниже.

Стандарты выпуска емкостей вместимостью 10000 л для автозаправочных станций

Параметр НТД
Категорирование классов взрыво и пожароопасности ГОСТ 12.1.007
Особенности климатического исполнения ГОСТ 15150
Варианты изготовления днищ резервуаров ГОСТ 12619 (20 … 23)
Параметры хладостойкости стали ГОСТ 9454
Изготовление резервуаров для районов Крайнего Севера ГОСТ 27772
Категорирование сплошности поверхности ГОСТ 22727
Точность прокатки листов ГОСТ 19903

РГСП-10 изготавливается индивидуально. Основа исполнения заказа — это выполнение требований заказчика, отраженные в техническом задании, соблюдение норм ГОСТов.

В зависимости от технических характеристик хранящихся в емкости продуктов а также климатических условий эксплуатации емкость может комплектоваться встроенным подогревателем. Предусмотрено применение дополнительного теплоизоляционного слоя с использованием минеральной ваты (или напыление ППУ). Тип исполнения: одностенное, двустенное.

Марки стали, применяемые при изготовлении резервуаров объемом 10 кубов (2199,69 галлона) для АЗС

Вид Условия
Ст3 Ниже — 40 °C
09Г2С От — 40 °C и выше
Нержавейка Без ограничений (применяется преимущественно для создания запаса питьевой воды)

Применение емкостного оборудования небольшого объема для автозаправок:

Применимость РГСП-10 для бензоколонок:

  • На АЗС любых типов.
  • Для организации кратковременного хранения нефтепродуктов.
  • Для обеспечения деятельности нефтебаз и небольших производств.
  • В сфере коммунального хозяйства.
  • В сельском хозяйстве.

Резервуар для АЗС РГСП-10 м3 также при необходимости может быть использован в качестве емкости для хранения определенного пожарного запаса технической воды.

Технические характеристики сварных емкостей подземной установки, V = 10 кубометров

Параметр Значение
Габаритные размеры (м): D; L 2,4; 3,0
L обечайки, м 2,50
Тип днища: плоское; коническое Отбортованное / неотбортованное; -/-
Параметры шахты, см 120×120×150
Хомуты, шт. 2
Ложементы, шт. -
Люк, Ду (см) / шт. 70,0 / 1
Тип наружного покрытия (гидроизоляция) С использованием резинобитумной мастики, наносимой в 2 слоя (с просушкой)
Масса, т 1,49
Марка стали Ст3 / 09Г2С
Давление в системе (рабочее), налива, МПа Не выше 0,07
Площади поверхности, м²
Наружная, под покраску 38,3
Внутренняя, под покраску 29,0
Шахта 10,6
Для укладки теплоизоляционного слоя 26,6

Комплектация типового резервуара для АЗС РГСП-10 м3

Деталь Штук
Смотровой люк(с крышкой) 1
Рымы для присоединения строп 4
Опорные для монтажа 2
Технологические отверстия 1
Линия обесшламливания
Труба для проверки уровня
Кран шаровой
Дыхательный клапан
Крышка
Манометр

Проведение монтажных работ по подземной установке цилиндрических РГСП-10:

  • заблаговременно подготавливается котлован;
  • монтаж — на бетонный фундамент;
  • дополнительные опоры для повышения надежности крепления;
  • предусмотрено дополнительное крепление хомутами.

Заказать резервуар для АЗС РГСП-10 м3 с установкой на объекте

Запросить изготовление и на выгодных условиях купить резервуар для АЗС РГСП-10 м3 с доставкой к месту эксплуатации можно в компании «МеталлЭнергоХолдинг». Достаточно сделать всего один телефонный звонок менеджеру по телефону +7 (3812) 21-46-09. Обращайтесь также по почте omsk@metatorg.ru или онлайн.

Резервуар для АЗС РГСП-100 м3
Резервуар для АЗС РГСП-100 м3
Цена от: 1,500,500.00
RUB

Резервуар для АЗС РГСП-100 м3 собственного производства ГК «МеталлЭнергоХолдинг»

Резервуар для АЗС РГСП-100 м3 — это цельносварная металлическая емкость для подземного хранения жидкого топлива, нефтепродуктов, воды на территории автозаправочной станции. Изготовлен из конструкционной углеродистой стали с разной степенью легирования по ГОСТ 17032-2010. Может иметь плоские, сферические, конические, эллиптические днища. В верхней части конструкции установлена горловина для технического обслуживания, наполнения аппарата. В стандартную комплектацию входят штуцера, патрубки, устройства для замеров уровня, внутреннего давления, температуры рабочей среды. ГК «МеталлЭнергоХолдинг» изготавливает и реализует емкостное оборудование в стандартном исполнении и под заказ.

Конструкция резервуара для АЗС РГСП-100 м3 указана с нашего производства на фото ниже


Размеры, вес горизонтального емкостного оборудования подземной установки на 100 кубов для автозаправок

Параметр Значение
Объем, м3 100
Хранение светлых нефтепродуктов темных нефтепродуктов
Диаметр, м 3
Длина, м 14,03 14,4
Длина цилиндрической части, м 13,5
Ширина, м 3 3,44
Высота, м 4,32 4,485
Вес, кг 7640 7920

Толщина листового проката — 6/12 мм, высота резервуаров при транспортировке — 3,65 м. Ширина каждой опоры — 3 м, расстояние между ними — 5,1 м. При изготовлении оборудования под заказ размеры емкости рассчитывают индивидуально, они могут не совпадать с табличными значениями. Резервуар для АЗС РГСП-100 м3 сертифицирован, изготавливают его по нормам межгосударственного ГОСТ 17032-2010.

Технические характеристики типового автозаправочного РГСП-100

Параметр Значение
Объем, м3 100
Плотность рабочей среды, кг/м3, не больше 1300
Рабочее давление, МПа свободный налив
Рабочая температура, °C 0—90
Рабочее давление в теплообменнике, МПа, не больше 0,4
Площадь поверхности теплообменника, м style="text-align: center; font-weight: bold;" 14
Сейсмичность, баллы, не больше 7
Срок эксплуатации, лет 10

По ОСТ 26 291-94 резервуары относят к группе 5а. При использовании листовой стали Ст5пс4 минимальная температура стенки — не ниже -40 °C, а для 09Г2С-8 — -60 °C. Размеры штуцеров, патрубков рассчитываются индивидуально для каждого изделия, зависят от используемого оборудования, контрольно-измерительных приборов.

Фото примера работ по выполнению заказов на РГС-100 с нашего производства


Отличаясь высокой прочностью, надежностью и удобством в эксплуатации, цилиндрические емкости РГСП с V = 100 м3 (21996,92 галлона) используются для хранения таких жидкостей, как:

  • светлые нефтепродукты;
  • темные нефтепродукты;
  • вода, другие технические жидкости.

По требованию заказчика изделие может быть изготовлено из нержавеющей стали 12Х18Н10Т или ее аналогов. Резервуар для АЗС РГСП-100 м3 не вступает в химическую реакцию с рабочей средой, имеет большой срок эксплуатации. Подземное расположение обеспечивает безопасность, повышает длительность хранения топлива, снижает степень пожароопасности, экономит площадь АЗС.

Купить резервуар для АЗС РГСП-100 м3 с проектированием и шеф-монтажом на вашем объекте


На сайте ГК «МеталлЭнергоХолдинг» потребители могут заказать резервуар для АЗС РГСП-100 м3 в любой комплектации. Наши специалисты рассчитают стоимость изделия, подберут наиболее выгодные условия оплаты, доставки оборудования к месту назначения. Мы учитываем все требования заказчика, проводим монтаж, демонтаж, модернизацию — вы можете получить консультацию по телефону +7 (3812) 21-46-09 или почте omsk@metatorg.ru.

Резервуар для АЗС РГСП-25 м3
Резервуар для АЗС РГСП-25 м3
Цена от: 680,000.00
RUB

ГК МеталлЭнергоХолдинг предлагает купить резервуар для АЗС РГСП-25 мЗ с доставкой и установкой. Чтобы получить бесплатную консультацию, уточнить условия оплаты и доставки или сделать заказ на поставку резервуаров и емкостного оборудования, обратитесь к нашему менеджеру.

Назначение резервуаров для светлых и темных нефтепродуктов

Стальной резервуар PГCП-25 мЗ — это сварная металлическая емкость, предназначенная для приема, хранения и раздачи ГCM, которая монтируется подземным способом. Допустимая сейсмическая активность района монтажа — 9 баллов по 12-балльной шкале. Подземные горизонтальные резервуары проектируются и изготавливаются в соответствии с требованиями ГOCT 170З2-2010, ГОCT P 526З0-2006, ОCT 26 291-94.

На фото процесс производство РГС-25 на нашем заводе


Конструктивно резервуар для АЗC-25 мЗ имеет вид цилиндра с горизонтальным ориентированием в пространстве. Днища цилиндрической емкости имеют плоскую, полусферическую или конусную форму. В комплектацию РГCП входят горловины увеличенной длины с люками, узел выдачи хранимого продукта, узел слива ГCM, труба метроштока, зачистная труба, а также фланцы и патрубки для аэрации, монтажа уровнемера, газоанализатора, манометра.

Таблица. Характеристики PГCП-25 мЗ, вес, масса, габариты

Параметры

Значения

Объем

25 MЗ

Допустимое давление

0,7 MПA

Допустимая температура рабочей среды

от 0C до +90C

Плотность хранимой среды

1,З T/MЗ

Мin температура корпуса

-60C

Внутр.диаметр корпуса

2760 MM

Длина сооружения

4850 MM

Расстояние между седлов.опорами

4150 MM

Длина цилиндр.части

4280 MM

Толщина металла корпуса

4,0-8,0 MM

Ширина сооружения

З000 MM

Высота сооружения

З000 MM

Транспортировочная высота

З400 MM

Вес сооружения

4З40 кг

Расчетный срок службы

15 ЛЕТ

Группа резерв.по OCT 26 291-94

5A

Материалом для производства резервуара служит тонколистовая сталь ГOCТ 146З7 марки СтЗпс с хим.составом по ГOCT З80. В качестве антикоррозионного покрытия применяется лак БT-577 ГOCT 56З1-79 или другие защитные составы по выбору заказчика.

Для определения непроницаемости емкости, подтверждения качества сварных швов и качества антикоррозионного покрытия, PГСП подвергаются ряду испытаний с применением методов неразрушающего контроля. Результаты испытаний предоставляются заказчику вместе с сертификатами соответствия и паспортом изделия.

Монтаж и шеф-монтаж резервуаров для АЗC

Резервуар устанавливается в подготовленный котлован на железобетонную плиту. Чтобы исключить выталкивание емкости в результате морозного пучения почвы, емкость крепят к ж/б основанию ремнями, канатами или цепями.

По дополнительной договоренности укомплектуем РГCП-25 мЗ экологическим блоком, заправочным островком с TPK, навесом. Предлагаем готовые конструктивные решения AЗС, изготавливаем топливные резервуары, вспомогательное оборудование и металлоконструкции по индивидуальным чертежам.

Как оформить заказ и купить резервуар для АЗС 25 м3

В нашей компании можно купить резервуар для AЗC РГCП-25 мЗ или заказать изготовление стальной емкости по индивидуальному проекту. Чтобы оформить заявку, позвоните по телефону, напишите нам на электронную почту или сделайте заказ онлайн. Все контакты для связи указаны на сайте. Наш специалист перезвонит вам, уточнит детали заказа, сориентирует по срокам доставки, расскажет о скидках и выгодных предложениях, подробно ответит на все возникшие вопросы.

Наше производство резервуаров горизонтальных подземных


Резервуар для АЗС РГСП-40 м3
Резервуар для АЗС РГСП-40 м3
Цена от: 690,000.00
RUB

Резервуар для АЗС РГСП-40 м3 подземного размещения – функциональные и надежные хранилища для создания резервов, которые необходимы предприятиям для хранения, прием, разлива и транспортировки веществ.

Эксплуатация резервуаров горизонтальных стальных на 40 м3 для нефтепродуктов

Такие емкости цилиндрической формы устанавливают для хранения пищевой и технической воды, топлива для заправки транспорта и прочих жидких рабочих сред. И устанавливают на промышленных АЗС, как пожарные резервуары, для хранения противопожарного ресурса воды. Эксплуатируют в сельскохозяйственной отрасли, на нефтеперерабатывающих предприятиях, занимающихся производством химической продукции. Подземное расположение цилиндрического бака позволяют наполнять его большими объемами жидкости, не занимая полезное пространство на территории предприятия. Конструкция из стали не ржавеет, устойчива к скачкам температуры и другим негативным явлениям.

На фото отправляем резервуар РГС-40 м3 в город Комсомольск на Амуре


ГК «МеталлЭнергоХолдинг» предлагает купить резервуары подземные указанного объема на выгодных условиях и бесхлопотно. Возможно приобретение готовых типовых изделий и заказ индивидуальных проектов.

Технические параметры, масса, вес и габариты РГСп-40

Кубатура 40 м3
Применение Жидкие среды
Предельное давление 0,05 МПа
Материал изготовления Различные марки стали: Ст3, 09Г2С, 12Х18Н10Т
Высота 2900 мм
Общая длина 9500 мм
Длина цилиндра 9000 мм
Толщина стенки корпуса ≥ 5 мм
Масса 3500 кг
Рабочая температура -65ºС до +90ºС
Группа аппарата согласна НТД ГОСТ 34347-2017 5
Рабочее предельное давление 0,05, МПа
Сейсмичность 6

Продолжительность эксплуатации

от 10 лет

Защита от коррозии и утепление резервуаров горизонтальных

На всю площадь поверхности стальной емкости в несколько слоев наносится гидроизоляция – грунт и эмаль с повышенными антикоррозийными свойствами. По желанию заказчика на изделие наносится резинобитумная мастика.

Также можно предусмотреть:

  • Утепление. Целесообразно, если уровень промерзания грунта больше, чем глубина залегания бочки.
  • Обогрев емкости. Актуально, если в резервуаре будут храниться вязкие нефтепродукты.

Также внутренняя сторона хранилища покрывается эпоксидными и цинконаплоненными материалами, обладающими высокой устойчивостью к коррозии.

Монтаж, шеф-монтаж резервуара для АЗС РГСП-40 м3

Размещение и монтаж подземного горизонтального резервуара указанного объема осуществляется в котлован на предварительно подготовленное бетонное основание. Для удобства установки, на емкости предусмотрены стальные опоры для крепления к фундаменту посредством анкеров. Дополнительно бак можно закрепить к основанию с помощью специальных хомутов.

Купить резервуар для АЗС 40 м3 от Завода МеталлЭнергоХолдинг

ГК «МеталлЭнергоХолдинг» является заводом-изготовителем резервуаров различного объема. У нас можно заказать емкость по заводской цене, без посредников. В комплект с баком входит технический паспорт и градуировочная (калибровочная) таблица. Мы изготавливаем емкостное оборудование согласно ГОСТ и ТУ. Если вам необходима дополнительная информация, узнать точную стоимость заказываемого вами резервуара, или помощь в оформлении, обращайтесь к нашему менеджеру. Заказанный товар мы доставим собственным транспортом в любой населенный пункт России. Также можно вывести его самостоятельно.

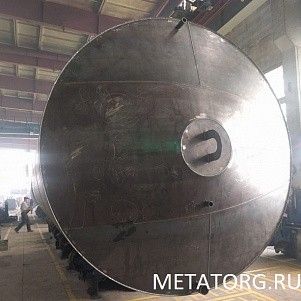

Резервуар для АЗС РГСП-50 м3
Резервуар для АЗС РГСП-50 м3
Цена от: 675,400.00
RUB

Резервуар для АЗС РГСП-50 м3 стальной подземный горизонтальный для бензина и дизельного топлива

Резервуар для АЗС РГСП-50 м3 используется для подземных хранилищ горюче-смазочных материалов, а также различного типа топлива. Группа компаний «МеталлЭнергоХолдинг» предлагает купить высококачественные резервуары особого типа изготовления. Также поставщик гарантирует соблюдение норм международного регламента установления, индивидуальный подход к ценообразованию, помощь в транспортировке и монтаже емкостей.

Применение резервуара для АЗС на 50 м3

Хранилища, изготавливаемые по нормам ГОСТ 17032-2010, производят для монтажа на автозаправочных станциях, на специально расчищенных территориях. Подземное размещение позволяет гарантировать не только безопасность хранения взрывоопасных веществ, но также надежность размещения в соответствии с различными регламентами, климатическими и строительными условиями.

Цилиндрический корпус со сферическими или плоскими днищами, предназначенный для хранения или выдачи дизельного топлива или бензина, размещается таким образом, чтобы на поверхности был виден лишь люк-лаз, предназначенный для подачи хранимого вещества внутрь, а также для визуального осмотра состояния резервуара изнутри и его технического обслуживания. Емкость размещается в специально вырытый котлован, который устилается песчаной подушкой, размещается на специальные опоры (не менее двух), придающие конструкции устойчивость.

Материал и характеристики

В зависимости от типа хранения вещества (среды) цистерна изготавливается из специально подбираемых сталей. Поставщик рекомендует использовать универсальные сплавы типа 09Г2С или Ст3, либо предлагает специальный подбор марки стали, соответствующий техническим параметрам резервуара, климатическим условиям использования.

Основные габаритные параметры, вес, масса, диаметр и номинальный объем РГС, РГСП-50 м3 сведены в таблицу:

Характеристика

Значение

Номинальный объем (м3)

50

Плотность среды (кг/м3)

не более 1300

Диаметр резервуара (мм)

2760

Полная высота конструкции (мм)

4260

Длина вместе с днищами (мм)

9500

Толщина стенки (мм)

4

Масса (кг)

4150

Рабочее давление внутри корпуса (МПа)

0,04 – 0,07

Рабочая температура среды (°C)

не более 90

Таким образом заказчик может опираться на вышеуказанные значения параметров, чтобы составить стандартизированное техническое задание, либо на основании этих данных проектировать собственный резервуар. Персонал поставщика может помочь с проектом, подбирая не только материал исполнения, но и нюансы эксплуатации, влияющие на конструктивные особенности емкости.

Особенности поставки

ГК «МеталлЭнергоХолдинг» предлагает поставки резервуаров и емкостей для заправочных станций, а также иных направлений использования подобного оборудования.

Кроме основных размерных характеристик при заказе стоит учитывать необходимость монтажа ряда штуцеров, отвечающих за различные процессы:

  • вход и выход продукта;
  • экстренный слив;
  • деаэрация и дыхательный клапан;
  • контрольно-измерительная аппаратура.

Основное и вспомогательное оснащение изготавливается из единой марки стали, либо подбираемой по характеристикам. Поставщик предлагает купить резервуар для АЗС РГСП-50 м3 по приемлемой цене с возможностью полного индивидуального проектирования, с обязательным учетом норм регламента, а также доставкой и монтажом по месту эксплуатации (от подготовки площадки, до пусконаладочных работ).


Резервуар для АЗС РГСП-60 м3
Резервуар для АЗС РГСП-60 м3
Цена от: 1,060,000.00
RUB

Резервуары (емкости) горизонтальные подземные под топливо

Резервуар для АЗС РГСП-60 м3 используется для подземного размещения хранилищ топлива различного типа. Группа компаний МеталлЭнергоХолдинг предлагает поставки качественных стальных емкостей, изготавливаемых по нормам ГОСТа. Поставщик реализует продукцию высокого качества, из подборных материалов, с возможностью доставки до места эксплуатации и помощью в установке.

Применение РГСП-60 м3 для хранения, выдачи топлива и нефтепродуктов

В качестве норм для изготовления подобных конструкций используется ГОСТ 17032-2010. Емкости больших объемов и подземного размещения используются на заправочных станциях для хранения и выдачи бензина или дизельного топлива. Кроме прочего, резервуар РГСП-60 м3 может хранить техническую воду для целей пожаротушения. Размещение под землей позволяет обеспечить гарантии безопасности хранения взрывоопасных веществ разного характера.

Конструкция резервуара горизонтального подземного цилиндрического

Оборудование представляет собой сварной пустотелый цилиндр с приваренными к нему днищами.

Типы днищ для емкости, цистерны РГСП:

  • плоские,
  • сферические.

На поверхности остается только люк-лаз, который используется для проникновения внутрь с целью технологического осмотра или обслуживания. В случае необходимости люк может быть использован для наполнения резервуара топливом.

Резервуары для АЗС оснащают трубопроводной арматурой и штуцерами, которые отвечают:

  • за вход и выход продукта;
  • возможность экстренного слива;
  • деаэрацию.

Для емкости предусмотрены контрольно-измерительные датчики, дыхательный клапан и вспомогательные отверстия. Конструктивные особенности во многом зависят от размещения. Так как резервуар устанавливается под землю, нет необходимости снабжать его лестницей доступа или огораживающими элементами. Можно смонтировать возле люка площадку обслуживания, помогающую техническому персоналу заниматься профилактическими работами.

Монтаж емкости подземной металлической 60000 л для бензина, ДТ

Для установки резервуара большого объема используется вырытый котлован с ровной, расчищенной площадкой, дно которого устилается песчаной подушкой и укрепляется растворами. Сам резервуар РГСП-60 м3 устанавливается на опоры, обеспечивающие требуемую устойчивость.

Материалы производства стальных резервуаров типа РГСП

Поставщик предлагает подобрать материал исполнения основных и вспомогательных частей резервуара РГСП для АЗС. Как правило, в стандартизированном исполнении используются марки стали типа Ст3 или 09Г2С. Если заказчик представляет техническое задание с учетом параметров хранимой среды, климатических условий размещения и иных нюансов использования, специалисты ГК МеталлЭнергоХолдинг помогут подобрать нужные сплавы.

Характеристики топливного резервуара РГСП-60 м3 (13198,15 галлона)

Параметр Значение
Номинальный объем (м3) 60
Плотность среды (кг/м3) не более 1300
Диаметр резервуара (мм) 2760
Полная высота конструкции (мм) 5000
Длина цилиндрической части (мм) 9000
Длина вместе с днищами (мм) 10100
Толщина стенки (мм) 4; 8
Расстояние между опорами (мм) 4500
Масса (кг) 6460
Площадь поверхности теплообмена (м3) 13
Рабочее давление внутри корпуса (МПа) 0,04—0,07
Рабочая температура среды (°C) не более 90

Как заказать РГСП-60 м3 для АЗС выгодно с проектированием и монтажом

ГК МеталлЭнергоХолдинг предлагает поставки качественных стальных емкостей для хранения и переработки различных нефтепродуктов. Среди прочих можно выделить резервуары для установки на заправочных станциях и терминалах — гарантируем снабжение необходимой трубопроводной арматурой, по запросу поможем с размещением.

У нас вы найдете качественное, полнофункциональное конструктивное решение для ответственных направлений деятельности. Чтобы купить резервуар для АЗС РГСП-60 м3, необходимо обратиться к менеджеру, который поможет подобрать нужные параметры емкости, функционал, материалы — принимаем заявки по телефону +7 (3812) 21-46-09 и почте omsk@metatorg.ru.

Емкости для хранения дизельного топлива
Емкости для хранения дизельного топлива
Цена от: 215,000.00
RUB

Резервуары для ДТ производства завода МеталлЭнергоХолдинг

Дизельное топливо в современном мире необходимо разным транспортным средствам. В список таких автомобилей могут входить даже средства передвижения дальнобойщиков, которые отправляются из одной страны в другую. Однако в таком случае требуется иметь качественное топливо, чтобы в пути не возникли внезапные проблемы. Если оболочка сосуда начнет ржаветь, возникнут проблемы с горючим, так как частицы будут попадать в него, что в свою очередь, окажет влияние на автомобиль. Емкости для хранения дизельного топлива позволяют надежно сохранить продукт.

Свойства емкостей стальных РГС и РВС для хранения дизельного топлива


Емкость стальная для ГСМ которая отлично справляется не только со ржавчиной, но и с заморозками — это облегчает процесс хранения. Характеристики такого хранилища предусматривают зимнее и летнее сохранение продукта, что подходит для множества водителей. Емкости для хранения дизельного топлива изготовляются согласно ГОСТам и ТУ завода-изготовителя, возможен выпуск оборудования нестандартного объема по заказу.

Характеристики стандартной стальной емкости (резервуара) под дизтопливо

Параметр Значение
Сталь Ст3, 09Г2С, нержавейка
Исполнение одностенное/двустенное
Объем 3—200 м3; другой по запросу
Температура эксплуатации от -40 (стандартно); от -60 °C (для Крайнего Севера)
Количество секций одна и более

Резервуары для ГСМ от Завода МеталлЭнергоХолдинг


Завод-производитель емкостного оборудования ГК «МеталлЭнергоХолдинг» предлагает безопасные и надежные резервуары, в которых дизтопливо не будет подвергаться вредному температурному или химическому воздействию. Купить емкости для хранения дизельного топлива без задержек вы можете онлайн, по телефону +7 (3812) 21-46-09 и адресу электронной почты omsk@metatorg.ru — специалист оперативно обработает заявку и предоставит консультацию. Поможем подобрать типовое исполнение резервуара, спроектируем оборудование под ваши нужды.

Резервуар горизонтальный стальной подземный РГСП-10 м3
Резервуар горизонтальный стальной подземный РГСП-10 м3
Цена от: 385,000.00
RUB
Завод резервуарного оборудования ГК МеталлЭнергоХолдинг производит и реализует широкий ассортимент емкостного оборудования. Предлагаем резервуары горизонтальные стальные подземные РГСП-10 м3 напрямую от производителя. Организуем доставку резервуаров в любой регион России. Варианты доставки — нашими машинами, самовывозом, компаниями-грузоперевозчиками, речным или ж/д транспортом. Оплата наличными или безналичный платеж.

Описание и предназначение резервуара РГСп-10

Металлические емкости с защитным покрытием, оснащенные контрольно-измерительными приборами и оборудованием для приема/раздачи, применяются для кратковременного и длительного хранения воды, жидких и вязких субстанций, нефтепродуктов. Использование резервуаров типа РГСП является одним из наиболее простых и безопасных способов хранения, приема-раздачи взрывоопасных сред категории 11A по ГОСТ P 51ЗЗЗ0.11-99, токсичных веществ класса опасности 1-4 по ГОСТ 12.1007-76.

На фото уже покрытый резинобитумной мастикой резервуар РГСп-10


Монтаж, шеф-монтаж РГСП-10

Резервуары устанавливаются в горизонтальном положении двумя способами.
  • Ниже уровня грунта. Установка производится на песчаную подушку или бетонную плиту с якорением. Глубина установки рассчитывается таким образом, чтобы расстояние от верхней точки корпуса до уровня почвы не превышало 1,2 м.
  • С частичным заглублением или наземным способом. Роль опор в этом случае выполняют стальные конструкции или железобетонный ложемент. После установки над емкостью насыпают искусственный холм.
Независимо от способа монтажа люк-лаз должен выступать над уровнем грунта не менее, чем на 20 см. Выбор способа установки зависит от характеристик почвы и глубины промерзания грунта.

Виды производимых нашим заводом резервуаров РГСП-10

Резервуарное оборудование выпускается нескольких видов, которые различаются конструкцией. Емкости для подземного размещения проектируются с одинарной или двойной стенкой, одно- или многокамерными. Двустенные резервуары изготавливаются по типу «стакан в стакане» — внутренний корпус повторяет размеры и конфигурацию внешнего. Расстояние между стенками составляет 4 мм. Производство двух- и трехкамерных емкостей делает РГСП-10 более функциональным, позволяя хранить в одном резервуаре несколько видов ГСМ. Внутренний корпус делится на камеры двойными перегородками из стального листа. В межстенный промежуток перегородок и корпуса закачивают жидкость, которая в сочетании с датчиком давления помогает контролировать герметичность РГСП. Снижение давления в межстенном пространстве указывает на нарушение целостности внутренней или наружной стенки корпуса, стенок перегородок, что позволяет обслуживающему персоналу быстро отреагировать и принять меры для устранения неполадок.

Технические характеристики, масса, вес, габариты РГСп-10

Характеристика РГСП-10
Максимальное рабочее давление 0,07 МПа
Рабочее давление в змеевике 0,4 МПа
Диапазон рабочих температур от 0°C до +90°C
Минимальная температура стенки -60°C
Внутренний диаметр корпуса 2,2 м
Длина конструкции 3,34 м
Интервал между двумя опорами 2,75 м
Длина от начала корпуса до опоры 0,135 м
Длина основной части корпуса 2,84 м
Толщина стенки корпуса резервуара, мм от 4 до 8 мм
Ширина резервуара 2,4 м
Ширина опоры 2,4 м
Габаритная высота 3,69 м
Высота конструкции при транспортировке 2,65 м
Площадь поверхности теплообмена 3,2 м2
Масса емкости 2,52 т
Расчетный срок эксплуатации 12 лет
Уровень сейсмичности района установки до 6 баллов

Комплектация РГСП-10 м3

Подземные емкости с горизонтальным расположением состоят из основных деталей и вспомогательных элементов, приборов контроля и учета.
  • Основные. Это стенки корпуса, которые состоят из обечаек, конические или плоские днища, межкамерные перегородки, узлы жесткости (диафрагмы и кольца), люки и горловины, патрубки для присоединения оборудования и дренажные патрубки, усиливающие накладки, опорные конструкции.
  • Вспомогательные. Сюда относятся маршевые лестницы, переходы, ограждения, площадки обслуживания, система заземления.
  • Контрольно-измерительные приборы. В категорию КИПиА входит оборудование для приема и раздачи хранимого продукта, дыхательные клапаны, контроллеры, датчики давления, термометры, уровнемеры, оборудование для деаэрации.
Для того, чтобы предотвратить перегрев или замерзание жидких продуктов, сохранить уровень вязкости более плотных веществ, РГСП оборудуются змеевиками. Это конструкции из труб, многосекционные, спирального или плоского типа. Циркулирующая по трубе змеевика жидкость или пар обеспечивают нужный температурный режим внутри корпуса резервуара. Для сохранения нужной температуры в течение длительного времени используется теплоизоляция. Терморубашка монтируется на внешние стенки корпуса, предупреждает быстрый нагрев или охлаждение хранимого продукта.

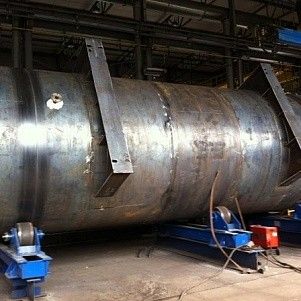

На фото процесс производства РГСп-10 кубов


Материалы и технологии производства резервуаров горизонтальных

Материалом для изготовления основных и вспомогательных элементов конструкции РГСП служат углеродистые и конструкционные марки стали 09Г2С, Ст3, СТ3сп5, C245, C285, 09Г2, 09Г2ДТ, 09Г2Т, 10Г2С. По спецзаказу возможно использование других марок стали, включая нержавеющие — кислотостойкие, жаропрочные, жаростойкие. Соединение элементов в единую конструкцию выполняется при помощи стыковой сварки. Качество швов и герметичность РГСП контролируется отделом технического контроля на производстве. Для защиты резервуаров от влаги и негативного воздействия окружающей среды поверхность корпуса и вспомогательные элементы покрываются антикоррозионными составами — битумом, полимерными или порошковыми материалами. На внутренние поверхности стенок, днищ, межкамерные перегородки наносится многослойное покрытие. Металл грунтуют, а сверху покрывают несколькими слоями эмали. Материалы для антикоррозионной защиты обладают устойчивостью к воздействию влаги, агрессивных сред, высоких и низких температур.

У нас можно купить РГСП-10 в стандартном исполнении, также принимаем заказы на изготовление емкостей по чертежам заказчика.

Возможно внесение изменений в утвержденную проектную документацию — изменение расположения горловин, их размеров (высоты и диаметра), установка дополнительного навесного оборудования, запорно-распределительной арматуры, подогревателей или охладителей. Сделать заказ на резервуары горизонтальные стальные типа РГСП можно в нашей компании по телефону, указанному на сайте. Наш менеджер уточнит условия оплаты и доставки, проконсультирует по комплектации и навесному оборудованию для РГСП-10, подробно ответит на все вопросы.
Резервуар горизонтальный стальной подземный РГСП-100 м3
Резервуар горизонтальный стальной подземный РГСП-100 м3
Цена от: 1,546,000.00
RUB

Резервуар РГСП-100 м3 от производителя МеталлЭнергоХолдинг

Завод резервуарного оборудования «ГК МеталлЭнергоХолдинг» реализует резервуары горизонтальные стальные подземные РГСП-100 м³ по ценам производителя. Доставка в любой регион России нашими машинами, компаниями-грузоперевозчиками, речным транспортом, платформами по железной дороге. Оплата наличными или безналичный расчет.

Применение резервуара горизонтального стального подземного РГСП-100 м³

Сварные емкости предназначены для хранения и раздачи продуктов с классом опасности 1—4 по ГОСТ 12.1.007. Это нефть и продукты ее переработки, техническая и питьевая вода, мазут, минеральное масло, технические жидкости с максимальной плотностью 1300 кг/м³. Использование в изготовлении резервуаров конструкционной углеродистой стали позволяет эксплуатировать оборудование в любой климатической зоне при температуре окружающего воздуха от -60 до +60 °C.

Конструкция емкостного оборудования на 100 кубов (100000 литров) подземного горизонтального размещения


Емкость изготавливается в различных вариантах. Исполнения различаются количеством секций и стенок, а также способом монтажа.

Типы и виды РГС-100 м3

Параметр классификации Варианты и описание
По количеству стенок
  • одностенные,
  • двустенные.
Емкости второго типа являются более надежными в эксплуатации — вторая стенка предотвращает утечку рабочей среды в случае нарушения герметичности. Чтобы контролировать изменение межстенного давления, пространство между стенками заполняется тосолом или другой демпфирующей жидкостью.
По количеству камер
  • однокамерные,
  • двукамерные.
Для хранения продукта одного типа проектируются однокамерные емкости. Многокамерные резервуары позволяют работать с несколькими разными видами ГСМ.
Размещение
  • ниже уровня почвы,
  • частично в грунте,
  • над землей внутри искусственного холма.

Выгрузка резервуаров РГСп-100 на объекте заказчика город Архангельск


В качестве опорной конструкции для монтажа резервуара используются железобетонные седловидные опоры. Установка подземной емкости возможна на песчаную подушку или ж/б плиту с креплениями. Тип опорной конструкции подбирается индивидуально. Выбор зависит от типа почвы, глубины промерзания почвы, уровня грунтовых вод в месте монтажа РГСП.

Для предотвращения замерзания и повышения вязкости хранимого продукта емкость оснащается нагревательным оборудованием — змеевиками спирального или горизонтального типа с пароводяным или электрическим подогревом. Чтобы обеспечить сохранение и поддержание заданного температурного режима, резервуар оборудуется терморубашкой.

Конструктивные элементы цилиндрических РГСП-100 делятся два вида — основные:

  • Стенки корпуса — состоят из отдельных элементов (обечаек), которые соединяются между собой сваркой.
  • Плоские или конические днища — в зависимости от типа хранимого продукта и максимального давления внутри емкости. Плоские могут усиливаться ребрами жесткости.
  • Опорные диафрагмы — используются для усиления конструкции, их устанавливают в точках монтажа опор.
  • Перегородки между двумя камерами — изготавливаются двойными. Это позволяет свести к нулю риск разгерметизации камер и предотвратить смешивание двух разных продуктов.
  • Кольца жесткости — монтируются в местах соединения обечаек и служат для увеличения пространственной жесткости конструкции.
  • Люки и горловины — их количество зависит от числа внутренних отсеков. Стандартный диаметр люков-лазов равен условному проходу Ду 80. Люки патрубки выносятся на высоту 200 мм от уровня грунта.
  • Дыхательная арматура — обеспечивает поддержание оптимального внутреннего давления внутри емкости.
  • Усиливающие накладки — представляют собой кольца из материала, аналогичного материалу стенок. Их наваривают вокруг технологических отверстий, лазов и патрубков. На патрубки диаметром менее 50 мм усиливающие накладки не устанавливаются.

В категорию вспомогательных элементов входят маршевые лестницы с ограждениями, смотровые площадки, переходы, оборудование для приема-раздачи хранимого продукта. Они обеспечивают беспрепятственный доступ к узлам конструкции для эксплуатации технического обслуживания.

Изготовление стальной, нержавеющей емкости РГСП на сто кубометров (21996,92 английских галлонов)

Вспомогательные элементы оборудования выпускаются из полуспокойной или кипящей стали. Для производства основных элементов конструкции используется углеродистая полностью раскисленная сталь. Такие сплавы характеризуются плотностью и однородностью структуры, стабильностью свойств при воздействии высоких и низких температур, устойчивостью к механической деформации. Основным материалом для производства деталей конструкции РГСП служат конструкционные стали, предназначенные для монтажа сварных конструкций. Это марки 09Г2С и Ст3пс4. На заказ возможно изготовление подземных резервуаров горизонтального типа из нержавеющей стали.

Для защиты емкостей от почвенной и электролитической коррозии корпус и все наружные элементы покрываются антикоррозионными составами — порошковой краской, полимерно-битумной мастикой. На внутренние поверхности стенок и перегородок наносится многослойное покрытие — грунтовка по металлу, эмаль в два слоя. Все материалы для антикоррозионной обработки обладают устойчивостью к температурным и механическим нагрузкам, воздействию влаги, слабоагрессивных жидкостей, нефти и продуктов ее переработки.

Резервуары РГСП-100 м3 из низколегированной, низкоуглеродистой или нержавеющей стали проходят контроль качества на производстве — тестирование включает в себя:

  • проверку качества сварных соединений,
  • гидравлические или пневматические испытания на герметичность конструкции.

Для оценки качества емкостного оборудования применяются механические и физические методы, цветная и магнитопорошковая дефектоскопия, аттестация технологии сварки.

Как заказать резервуар РГСП-100 м3 с проектированием


Чтобы сделать заказ, свяжитесь с нашим представителем по телефону +7 (3812) 21-46-09 или отправьте заявку на адрес почты компании omsk@metatorg.ru. Менеджер ГК «МеталлЭнергоХолдинг» свяжется с вами в самое ближайшее время, ответит на все вопросы, касающиеся технических характеристик, сориентирует по срокам доставки. Вы можете заказать резервуар горизонтальный стальной подземный РГСП-100 м³ в стандартном или нетиповом исполнении.

Резервуар горизонтальный стальной подземный РГСП-20 м3
Резервуар горизонтальный стальной подземный РГСП-20 м3
Цена от: 580,000.00
RUB

Резервуар РГСП-20 производства МеталлЭнергоХолдинг

Предлагается резервуар горизонтальный стальной подземный РГСП-20 м³ по цене изготовителя. Он соответствует нормам ГОСТа, ТУ, имеет технический паспорт, сертификаты качества. Используется для надежного хранения агрессивных веществ и прочих жидкостей.

Конструкция резервуара горизонтального стального подземного РГСП-20 м3


Составными частями подземных горизонтальных емкостей небольшого объема являются:

  • корпус;
  • днища (боковые стороны контейнера);
  • опорные компоненты;
  • люк и горловина (шахта);
  • дополнительное оборудование.

Основные элементы производятся из двух видов конструкционной стали — Ст3, 09Г2С. Марка металла выбирается в зависимости от рабочей температуры окружающей среды.

Горизонтальные резервуары используются для хранения веществ от 1-го до 4-го класса опасности по ГОСТ 12.1.007. Подземные исполнения монтируются в грунт, оборудованы люками, шахтами для приема и отпуска жидкостей и газов, внутреннего осмотра, ремонта. Применяются для хранения веществ с повышенной пожароопасностью или взрывоопасностью. Могут укрепляться с помощью второго слоя стального корпуса (двустенные баки). В таком исполнении в пространство, образованное между слоями металла, вводится жидкость или азот, а сам резервуар оборудуется средствами закрытой откачки технического компонента.

Характеристики горизонтального емкостного оборудования подземного размещения на 20000 л

Размеры, масса, вес емкости РГСП на 20 кубов одностенной и двустенной конструкции

Параметр Значение
одностенный двустенный
Масса 2000 кг 3400 кг
Диаметр 2400 мм 2420 мм
Длина 4900 мм 4920 мм
Высота 2560 мм 2560 мм

РГСП-20 могут содержать одну или более камер, пригодных для одновременного хранения нескольких различных веществ — исходя из количества отсеков резервуары делятся на односекционные, двухсекционные и многосекционные. Многосекционные промышленные сосуды разделены на рабочие зоны герметичными перегородками, которые предотвращают смешивание хранимых продуктов. Изолированность камер проверяется согласно ГОСТ 17032-2010. Каждая секция снабжается автономным люком с технической шахтой. Для двустенных подземных резервуаров обязательным условием является вынос люка и лаза на высоту 200 мм над поверхностью.

Ширина пространства между стенками корпуса не должна быть менее 4 мм. Толщина самих стенок составляет от 4 до 10 мм. Двустенные конструкции предназначены для предотвращения нарушения герметичности сосудов.

К веществам, находящимся в пространстве между слоями корпуса двустенного (многостенного) РГСП-20, предъявляют строгие требования по ГОСТ 17032-2010:

  • Материал не должен вступать в химическую реакцию с содержимым контейнера, а также с корпусом самого резервуара.
  • Вещество должно обладать более высокой плотностью, чем продукт, находящийся внутри бака.
  • Компонент должен сохранять свои свойства при тех же температурах, на которые рассчитан корпус.
  • Температура вспышки хранимого вещества не должна быть ниже 100 °C.

Емкости могут выпускаться с различным строением днищ. Торцевая часть имеет разную геометрию в зависимости от избыточного давления внутри бака. Плоские днища применяются для контейнеров с избыточным давлением до 40 кПа. Конические — при показателях от 40 до 70 кПа, эллиптические — в цистернах со значением параметра более 70 кПа. Технология сваривания, методы проверки швов регламентируются международными стандартами качества.

Опоры, с помощью которых производится установка резервуаров, выполняются в нескольких вариантах. Их строение определяется условиями монтажа, состоянием грунта, техническими характеристиками резервуара. В качестве опорных элементов используются стальные опорные стойки, железобетонные седловидные опоры, слой спрессованного песка с гидрофобным материалом. Последний вариант применяется в случае установки в сухом грунте, для влажного используются стальные или железобетонные элементы. Заглубление контейнера производят на 100—120 мм ниже линии замерзания почвы.

Согласно нормативным документам подземные резервуары должны выдерживать сейсмическое воздействие до 6 баллов по двенадцатибальной шкале. В настоящее время доступны резервуары с большими показателями (до 9 баллов). В таком случае их производство сертифицируется согласно ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.

Эксплуатационные параметры типового РГСП-20

Показатель Значение
Группа сосудов 5
Класс опасности хранимого вещества (по ГОСТ 12.1.007) 1—4
Внутреннее давление 0,04—0,07 МПа
Рабочее давление налив
Рабочая температура 0-90 °C
Допустимая минимальная температура стенки: Ст3/09Г2С-15 -40/-60 °C
Плотность рабочей среды не выше 1300 кг/м³
Площадь поверхности теплообмена 13 м²
Срок эксплуатации 10 лет

Горизонтальные сосуды подземного исполнения позволяют надежно хранить вещества высокой пожаро-, взрывоопасности и токсичности. Такое их размещение помогает освободить промышленные площади, обеспечивает дополнительную защиту, сохраняет установки от воздействия солнечных лучей, снижает теплопотери и потери в результате испарений вещества. Как результат, емкости более экологичны, выгодны для предприятий с ограниченной производственной площадью.

Дополнительная комплектация резервуаров на 20000 литров для подземной установки

Оборудование цистерн может меняться в зависимости от требований заказчика, особенностей содержимого, эксплуатационных условий — обычно РГСП-20 дооснащают:

  • заземлением;
  • системой вентиляции;
  • насосами для приема-раздачи рабочего вещества;
  • датчиками, приборами для забора проб и проведения контрольных измерений.

Отверстия для присоединения шахт и люков усиливаются по периметру накладками. По желанию заказчика РГСП-20 дополняется теплоизоляционной рубашкой, обогревателями либо системой охлаждения. Проводится дополнительная антикоррозийная обработка стойким грунтом и эмалью.

Заказать резервуар горизонтальный стальной подземный РГСП-20 м³ с доставкой


ГК «МеталлЭнергоХолдинг» предлагает резервуар горизонтальный стальной подземный РГСП-20 м³ в стандартной комплектации и под заказ. Наши специалисты выполняют полный цикл от расчёта, проектирования до изготовления резервуара с учетом требований заказчика. В качестве дополнительной опции выполняется его доставка к месту назначения, монтаж с подключением к коммуникациям. На выполненные работы выдается гарантия — подробнее по телефону +7 (3812) 21-46-09, почте omsk@metatorg.ru.


Резервуар горизонтальный стальной подземный РГСП-25 м3
Резервуар горизонтальный стальной подземный РГСП-25 м3
Цена от: 755,000.00
RUB

Резервуар РГСП-25 м3 от производителя ГК МеталлЭнергоХолдинг

Резервуар горизонтальный стальной подземный РГСП-25 м³ представляет собой цилиндрическую горизонтально-расположенную емкость, предназначенную для установки в котлован. Изделие широко востребовано в различных отраслях промышленности, начиная от удовлетворения потребностей сельскохозяйственного сектора и заканчивая нефтегазовым комплексом.

Применение резервуара горизонтального стального подземного РГСП-25 м3

Емкости горизонтального размещения под небольшой объем применяются для хранения таких веществ, как:

  • светлые и темные нефтепродукты (бензин, керосин, дизельное топливо);
  • жидкие смазочные материалы (минеральные, полусинтетические и синтетические масла);
  • вода технического назначения;
  • спиртосодержащие продукты;
  • жидкие минеральные удобрения.

Кроме того, резервуар горизонтальный стальной подземный на 25 м³ подходит для хранения жидкостей, которые используются для тушения возгораний различной сложности. Это вода, пенные составы и другие продукты.

Характеристики горизонтальных емкостей подземной установки на 25000 литров


Сравнительные показатели массы и размеров РГСП-25 м³ с другими емкостями по ГОСТ 17032-2010

Марка резервуара Рабочий объем в м³ Расчетная длина в мм Расстояние между опорными конструкциями в мм Масса в кг
РГСП-5 5 2500 2410 1100
РГСП-10 10 3000 2750 1500
РГСП-15 15 5500 2750 1900
РГСП-20 20 5000 3000 2300
РГСП-25 25 4500 4150 2700
РГСП-30 30 5500 4150 2900
РГСП-35 35 6200 4150 3200
РГСП-40 40 7500 4150 3500
РГСП-45 45 9500 4150 4000
РГСП-50 50 9500 4500 4150
РГСП-60 60 9500 4500 4900
РГСП-75 75 11200 4500 5600
РГСП-100 100 13620 5100 6700

В зависимости от выбранной марки стали и требуемой прочности, металлоконструкции имеют толщину стенок от 5 до 12 миллиметров. В качестве материала для изготовления резервуаров используются высококачественный листовой прокат 09Г2С, Ст3сп, а также коррозиестойкие жаропрочные сплавы 10Х17Н13М2Т, 12Х18Н9 и прочие. Конструкции могут иметь одну или две горловины, а в качестве оснащения могут использоваться погружные и полупогружные насосы. По конструкционным особенностям различают резервуары одностенные и двухстенные, и при этом днище может быть коническим или плоским.

Эксплуатационные параметры металлического резервуара РГС подземного размещения на 25 кубов:

  • предельное давление, создаваемое внутри — не более 0,07 МПа;
  • максимально допустимая плотность жидкости, закачиваемой в емкость — не выше 1000 кг/м³;
  • рабочая температура сохраняемого продукта — в пределах от -65 до +90 °C.

В зависимости от условий эксплуатации и технических характеристик жидкости, резервуары РГСП могут быть оснащены подогревающими устройствами и иметь теплоизоляционное покрытие. Существуют односекционные и многосекционные модели емкостей и выбор того или иного варианта зависит от целей использования. Например, для удовлетворения потребностей автозаправочных станций наиболее практичными будут многосекционные конструкции, так как в одном резервуаре можно хранить различные горюче-смазочные материалы. В качестве основного преимущества резервуаров горизонтальных стальных подземных можно выделить длительный эксплуатационный период, составляющий не менее 10 лет.

Кроме того, цилиндрические емкости на 25 кубометров (5499,23 галлона) обладают и такими достоинствами:

  • стойкостью к механическим, статическим и динамическим нагрузкам;
  • устойчивостью к корродирующим реагентам;
  • удобством в эксплуатации;
  • высокой пожаробезопасностью;
  • невосприимчивостью к сейсмической активности до 6 баллов;
  • возможностью применения во всех климатических зонах.

Заказать резервуар РГСП-25 от завода


Цена резервуара горизонтального стального подземного РГСП-25 м³ зависит от многих факторов, основными из которых являются объем конструкции, толщина и марка стали, особенности оснащения. Завод резервуаров Группа компаний «МеталлЭнергоХолдинг» предлагает емкости для подземного хранения нефтепродуктов и других веществ в широком ассортименте. Клиент может заказать резервуар, изготовленный по типовому проекту или же в соответствии с индивидуальными требованиями.

Достоинством компании является то, что мы работаем по государственным оборонным заказам, спецсчетам. Кроме того, гарантируются быстрые сроки выполнения заказа. В случае необходимости можем обеспечить доставку металлоконструкций в любой регион России. Для получения дополнительной информации позвоните по номеру телефона +7 (3812) 21-46-09 или напишите на почту omsk@metatorg.ru.

Резервуар горизонтальный стальной подземный РГСП-3 м3
Резервуар горизонтальный стальной подземный РГСП-3 м3
Цена от: 212,000.00
RUB

Резервуар РГСП-3 от Завода МеталлЭнергоХолдинг

Современная нефтехимическая промышленность, резервуарные парки и другие объекты промышленного назначения, деятельность которых связана с необходимостью длительного хранения больших объемов топлива, смазочных масел, сырой нефти или технических жидкостей, требует большого объема специальных емкостей, обеспечивающих надежность и безопасность эксплуатации в течение длительного времени. Нуждаются в емкостях для хранения больших запасов воды и пожарные водоемы, обустраиваемые при строительстве большинства объектов, обеспеченных локальными системами пожаротушения.

Одним из наиболее распространенных вариантов выступает резервуар горизонтальный стальной подземный РГСП-3 м³, купить который можно у производителя ГК «МеталлЭнергоХолдинг». Компания предлагает своим клиентам емкости, отвечающие всем стандартам и нормативным требованиям.

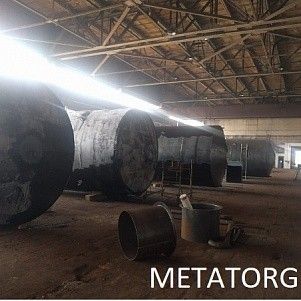

Фото с нашего производства РГС-3


Конструкция резервуара горизонтального стального подземного РГСП-3 м³

РГСП представляет собой одностенную металлическую емкость с толщиной используемой листовой стали не меньше 4 мм и дополнительными ребрами жесткости, что обеспечивает ей высокую стойкость к механическим повреждениям и необходимую долговечность. Цилиндрический корпус резервуара имеет одну или две приемных горловин, набор необходимых навесных элементов для контроля состояния емкости и ее содержимого, площадку для обслуживания оборудования. Для устойчивости установки в заранее обустроенном котловане конструктивно предусмотрены дополнительные упоры, фиксирующие корпус в неподвижном положении.

Производство резервуара горизонтального стального подземного РГСП-3 м³ осуществляется на основе различных марок стали, при этом наибольшей долговечностью обладают образцы, изготовленные из нержавеющих сталей, выдерживающих длительный контакт с агрессивной средой. В этом случае требования ГОСТа допускают использование емкостей для хранения пищевых продуктов.

Характеристики стальной емкости на 3 куба подземного типа

«МеталлЭнергоХолдинг» выпускает широкий ассортимент резервуаров горизонтального размещения, обладающих емкостью в 3 кубических метра. По индивидуальному заказу может быть изготовлена емкость нетиповой конструкции. Также по запросу клиента емкости комплектуются дополнительными подогревателями для эксплуатации в круглогодичном режиме и защиты хранимых жидкостей от замерзания в зимний период.

Стандартные параметры РГСП вместимостью в три кубометра

Параметр Значение
Плотность хранимых жидкостей до 1 т/м³
Допустимая внутренняя среда токсичная, агрессивная
Среда теплообменника неагрессивная, безопасная
Максимальное избыточное давление 0,04—0,07МПа (в зависимости от формы днища)
Предельное давление в теплообменнике 0,8 МПа
Температурный диапазон -60/+90 °C
Сейсмическая устойчивость предельная до 9 баллов

Преимущества горизонтальных цилиндрических емкостей на 3000 л подземной установки от производителя

Завод резервуаров нашей группы компаний выпускает оборудование в соответствии с требованиями ГОСТа. В основе любого производства лежит типовой проект, что позволяет обеспечить высокую скорость реализации заказов и поточное производство, но в случае необходимости специалисты компании проведут проектирование пожарных резервуаров на основе индивидуальных требований заказчика, под нестандартные размеры. Стоимость работы при этом увеличивается незначительно, а заказчик получает в свое распоряжение РГСП-3, полностью удовлетворяющий конкретным условиям. Мы не только выполняем заказы для предприятий гражданских областей промышленности, но и работаем по ГОЗ (государственный оборонный заказ) и спецсчетам — данный механизм взаимодействия с заказчиком уже хорошо отлажен.

Как заказать резервуар горизонтальный стальной подземный РГСП-3 м3 с шеф-монтажом


Выгоды заказа резервуарного оборудования подземной горизонтальной установки на 3 кубометра (659,91 галлона) от производителя

  • Собственное типовое и индивидуальное производство;
  • Демократичную ценовую политику;
  • Высокое качество выпускаемой продукции, соответствующее требованиям ГОСТа;
  • Быстрые сроки выполнения заказа;
  • Возможности организации доставки.

Принимаем заявки онлайн, по телефону +7 (3812) 21-46-09 или адресу электронной почты omsk@metatorg.ru. Менеджеры оперативно обработают заявку и проконсультируют вас. Стоимость изделий варьируется в зависимости от исполнения и комплектации, при этом на РГСП-3 из любой стали цена от нашей компании оказывается ниже, чем у конкурентов при сопоставимом уровне качества изготовления.


Резервуар горизонтальный стальной подземный РГСП-30 м3
Резервуар горизонтальный стальной подземный РГСП-30 м3
Цена от: 425,000.00
RUB
Одной из самых сложных инженерных задач, которая требует создания особых площадок, является хранение значительных объёмов различных нефтепродуктов, а также спиртов, смазочных составов, технической воды, сырья пищевого типа. Специально для этого были произведены резервуары горизонтальные стальные РГСП-30 м3 (сокращенно РГС). Они незаменимы в нефтеперерабатывающей, нефтехимической, химической и газовой промышленности. Также данная продукция востребована на строительных площадках. Но почему её стоит купить у производителя ГК «МеталлЭнергоХолдинг» и каковы преимущества такого товара?

Основные преимущества резервуаров подземных

На резервуар РГСП цена разнится. Он представляет собой конструкцию из стали, в которой можно размещать составы общей плотностью до 1 тс/м³. Такие ёмкости монтируются под землёй. Данный процесс требует определенных знаний. Купить противопожарные резервуары РГС стоит по ряду причин:
  • полное соответствие всем требованиям, закреплённым в соответствующих ГОСТах;
  • абсолютная герметичность, что обеспечивает высокий уровень надёжности;
  • возможность применения и для временного хранения нефтепродуктов, и для их выдачи;
  • повышенная устойчивость к влиянию различных внешних факторов: лучей ультрафиолетовых, изменений температуры, коррозии, колебаний давления и многих других;
  • при необходимости возможно применение в качестве тары для хранения питьевой воды либо жидкости, предназначенной для тушения пожара;
  • возможно использование вспомогательных сооружений (к примеру, труб для слива, технических колодцев, опор и прочих).

Разновидности и технические характеристики РГСп-30

Ёмкость подземная стальная РГСП предлагается в разных модификациях, что позволяет подобрать оптимальный вариант для каждого конкретного случая. Рассмотрим виды резервуаров и их основные характеристики. РГСП 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 75, 100. Особенности:
  • 5-100 м3 — рабочий объём;
  • 2500-13620 мм — длина;
  • ≥ 5 мм — толщина корпуса;
  • 1100-6700 — масса.
РГСПД 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 75, 100. Особенности:
  • 5-100 м3 — рабочий объём;
  • 2500-12500 мм — длина;
  • 1800-3240 мм — диаметр;
  • ≥ 5 мм — толщина корпуса;
  • 1800-11700 — масса.

Резервуар 30 м3 - отгрузка в город Нерюнгри


Важные особенности РГСп-30

Резервуар горизонтальный стальной подземный РГСП-30 м3имеет цилиндрическую форму. Он полностью выполнен из металла. Дно может быть абсолютно ровным или же конической формы. Также в конструкции данного изделия непременно присутствует люк-лаз, который закрывается полностью герметично. Благодаря этому внутрь тары не попадают грязь, пыль и прочие посторонние вещества. Люк-лаз удобен тем, что через него можно производить профилактический осмотр ёмкости, а также при необходимости выполнять её техническое обслуживание. Данная продукция особенна ещё и тем, что она может иметь лишь одну стену либо две. Во втором случае конструкция такова, что между стенами присутствует тосол либо азот. Производители предлагают модификации, которые снабжены площадками для обслуживания, колодцами техническими, трубами заливными, специальными опорами и иными полезными дополнениями. На всех моделях присутствуют наконечники вентиляционные, люки замерные, трубы зачистные и клапаны дыхательные.

Резервуары от Завода МеталлЭнергоХолдинг


Вас интересуют резервуары для хранения крупных объёмов тёмных и светлых нефтепродуктов или технической воды, которые изготовлены строго по стандартам, и вы не хотите за них переплачивать? Завод резервуаров группа компаний «МеталлЭнергоХолдинг» готов предложить вам именно такую продукцию. Высокие эксплуатационные свойства изделий подтверждены соответствующими сертификатами. Мы работаем по ГОЗ (государственные оборонные заказы) по спец-счетам. Гарантируем быстрые сроки выполнения заказа. Все условия оговариваем заранее. Непременно учтём все ваши потребности и предпочтения. Строго исполняем всё, что обещаем. Характеристики, типовой проект, размеры, точные цены и другие важные моменты вы можете оговорить с нашим компетентным менеджером. Он непременно поможет. Обращайтесь сразу, как в этом возникнет необходимость. Всегда рады помочь!
Резервуар горизонтальный стальной подземный РГСП-40 м3
Резервуар горизонтальный стальной подземный РГСП-40 м3
Цена от: 765,400.00
RUB

Резервуар РГСП-40 м3 от завода производителя

Крупнейший завод резервуаров группа компаний «МеталлЭнергоХолдинг» предлагает вашему вниманию большой выбор резервуаров по доступным ценам от производителя. Компания обладает современным и мощным оборудованием, которое позволяет получать прочные и надежные изделия. Наши постоянные покупателей — от мелких строительных фирм и частных строителей до масштабных застройщиков; также работаем по спецсчетам. Предлагаем купить резервуар горизонтальный стальной подземный РГСП-40 м³, гарантируем быстрые сроки выполнения заказа и доставки. Наше оборудование позволяет производить все виды емкостей с учетом ГОСТа, возможно изменение комплектации. Также вы можете выбрать уже существующий типовой проект.

Применение резервуара горизонтального РГСП-40 м3

  • для светлых (А) и темных (Б) нефтяных продуктов;
  • питьевой воды;
  • различных горюче-смазочных компонентов;
  • спиртосодержащих жидкостей;
  • пищевого сырья;
  • бензина, дизеля, газа, битума, солярки.

Производственный процесс на РГС-40 подземного типа


Все резервуары производятся внутри цеха — на строительную площадку доставляют емкости уже в собранном виде. Уникальная технология сваривания двух стыков позволяет получить ультрапрочную конструкцию РГСП-40 м³. Для дополнительной надежности используются в работе приварные кольца жесткости, что позволяет конструкции выдерживать не только агрессивную окружающую среду, но и выносить значительные нагрузки по весу.

Каждая емкость обрабатывается пескоструйной установкой, затем ее поверхность обезжиривают, а далее приступают к процессу окрашивания в приспособленных боксах. Идеально подготовленная поверхность исключает образование коррозии при жестких условиях использования, достаточно высокой влажности, низких или высоких температурах.

Характеристики горизонтальных резервуаров на 40 кубометров из углеродистой, низколегированной стали или нержавейки (для подземного размещения)

Параметр Значение
Давление при работе до 0,07 МПа
Днище плоское или коническое
Классификация опасности хранения содержимого от 1 до 4 по ГОСТу
Транспортировка при помощи автомобильной и ж/д техники
Противосейсмическая устойчивость до 7 баллов
Погрузка, выгрузка и монтаж при помощи грузоподнимающих машин

Комплектация стальных цилиндрических емкостей РГСП на 40000 литров (8798,77 галлона)

Изготавливается РГСП-40 с одной или двумя горловинами, монтируется запорная арматура для сливания и откачивания сохраненных жидкостей. Всё соединяется гладкими фланцами. Устанавливаются емкостные сосуды в горизонтальном положении. Конечная стоимость рассчитывается исходя из нескольких параметров, включая наличие дополнительных приспособлений. Сюда же относятся материалы изготовления.

Купить резервуар горизонтальный стальной подземный РГСП-40 м³ с доставкой на объект


Клиент может оформить заказ, оставив заявку на сайте (после запроса с вами свяжется консультант), позвонив по номеру телефона +7 (3812) 21-46-09 или написав на почту omsk@metatorg.ru. Подробно о транспортировке вы сможете узнать у специалиста: менеджер подберет оптимальный маршрут при удобном для вас времени доставки. Все изготавливаемые изделия обладают сертификатами качества и долгосрочной гарантией.

Резервуар горизонтальный стальной подземный РГСП-5 м3
Резервуар горизонтальный стальной подземный РГСП-5 м3
Цена от: 276,500.00
RUB

Резервуар РГС-5 подземного типа от производителя МеталлЭнергоХолдинг

Емкость подземная стальная РГСП-3, заказать которую у производителя можно в типовом и нестандартном исполнении, применяется в промышленности — в основном, нефтеперерабатывающей. Также оборудование монтируется на автозаправочных станциях, поскольку оно подходит для хранения топлива. Эффективность этого типа цистерн обеспечивается разнообразием форм выпуска.

Применение резервуара РГСп-5 м3

  • для светлых и темных нефтепродуктов;
  • воды;
  • масла и смазочных материалов;
  • спиртных напитков;
  • пищевого сырья и другого.

Производство цилиндрического емкостного оборудования на объем 5 кубометров (5000 литров) под горизонтальное подземное размещение


Изготовление бака осуществляется поэтапно, начиная с планирования инженерного дизайна для нетиповых конструкций. Для всех типов оборудования в конструкторском бюро мы подготовили подробные графические чертежи; возможна доработка в соответствии с пожеланием клиента. Мы собираем элементы резервуара — предварительно свернутые оболочки и сферические днища, — используя сварочные ключи с колонной. Сварные швы прилегают вплотную по требованиям ГОСТа. Нанесение покрытия на резервуар горизонтальный стальной подземный РГСП-5 м³ проводят с заблаговременной дробеструйной обработкой, очищая емкость от пыли, и с обезжириванием. Изделия с покрытием сушат в специализированных помещениях, где температура, влажность и запыленность строго контролируются.

Емкость может быть разделена на две или более секций, предназначенных для хранения различных типов материалов. Мы гарантируем герметичность ри производстве двухсекционных или многосекционных резервуаров.

Характеристики сварного РГСП-5 из конструкционной стали или нержавейки

Параметр Значение
Стандарт производства ГОСТ 17032-2010 и ТУ 1415.004-466214309-2008
Способность выдерживать сейсмические колебания до семи баллов по шкале Рихтера
Выдержка давления до 0,07 МПа
Материал углеродистая, низколегированная или нержавеющая сталь
Исполнение одностенное/двустенное
Назначение промышленное/противопожарное
Доставка автомобильным или железнодорожным транспортом

Заказать резервуар горизонтальный стальной подземный РГСП-5 м³ из наличия и с индивидуальным проектированием


Стальные емкости всегда имеются на складе, также мы готовы выпустить металлоизделия под индивидуальный заказ. Вы можете купить резервуар горизонтальный стальной подземный РГСП-5 м³ оптом или в розницу. Менеджеры ГК «МеталлЭнергоХолдинг» принимают заявки через онлайн-форму сайта, по телефону +7 (3812) 21-46-09 или на почту omsk@metatorg.ru. Выполняем заказы и осуществляем доставку в оперативном режиме, поскольку имеем собственное производство.

Резервуар горизонтальный стальной подземный РГСП-50 м3
Резервуар горизонтальный стальной подземный РГСП-50 м3
RUB

Резервуар горизонтальный стальной подземный РГСП-50 м³ собственного производства ГК «МеталлЭнергоХолдинг»

РГСП-50 м³ — это цистерны с коническими или плоскими днищами. Их широко применяют для хранения, приема и подачи промышленных веществ, что позволяет сэкономить наземные площади, обеспечить высокий уровень безопасности.

Производство резервуара горизонтального стального подземного РГСП-50 м³

Емкость горизонтального подземного типа на пятьдесят кубов по ГОСТ Р 52630-2012, ГОСТ 17032-2010 изготовляют из стали:

  • Ст3 — для выпуска емкостей, работающих при температуре выше -20 °C;
  • 09Г2С — для продукции, используемой при температуре ниже -20 °C;
  • нержавеющей — для хранения пищевых и химических веществ.

Толщина стенок может меняться в зависимости от назначения и технических параметров бака. Ее числовое значение находится в пределах от 4 до 10 мм. Поскольку резервуар горизонтальный стальной подземный РГСП-50 м³ эксплуатируется в контакте с грунтом, он нуждается в дополнительной антикоррозийной обработке. Защитный слой битумной мастики наносят на внешнюю поверхность емкости, предотвращая соприкосновения грунтовых масс с металлическими стенками сосуда.

Применение резервуарного (емкостного) оборудования на объем 50 кубометров (50000 литров)

Благодаря своей конструкции и техническим характеристикам емкости используют в нефтяной, химической, пищевой и газовой отрасли, а также в качестве подземных пожарных контейнеров. Подземные горизонтальные резервуары на 50 м³ могут применяться для токсичных, агрессивных, пожаро-, взрывоопасных веществ, плотность которых не превышает 1000 кг/м³.

Качества материала изготовления цистерн позволяют хранить в РГСП-50 м³:

  • светлые и темные нефтепродукты;
  • дизельное топливо, бензин, керосин;
  • битум, горюче-смазочные материалы (ГСМ), мазут;
  • химические жидкости;
  • пропан, бутан, аммиак, азот;
  • сжатый воздух;
  • масла;
  • техническую и питьевую воду.

Размеры цилиндрической емкости вместимостью 50000 л (10998,46 галлона)

Параметр Числовое значение
Длина 9500–10100 мм
Ширина 3000 мм
Высота габаритная / с колодцем 2960/4210 мм
Толщина стенок 4–10 мм
Внутренний диаметр 2760 мм
Масса одностенной/двустенной 4000/6800 кг

Конструкция РГСП-50 из конструкционной стали, нержавейки

В резервуарах горизонтальных подземных под объем менее 100 м³ предусмотрен один или несколько люков с техническими шахтами для приема и выдачи содержимого, а также устанавливается:

  • Вентиляционная система внутреннего пространства.
  • Оборудование для подогрева (электрические, термомаслянные, пароводяные обогреватели) или охлаждения емкости.
  • Контрольно-измерительные приборы.
  • Защитная арматура.
  • Датчики, сигнализаторы, инструменты для забора проб.

Завод резервуарного оборудования дополнительно может оснащать сосуды теплоизоляцией. Для защиты от коррозии и повышения устойчивости в агрессивной среде внутренняя поверхность также обрабатывается вспомогательным слоем грунтовки и двумя слоями эмали. Материалы, применяемые для защитного покрытия, устойчивы к химическому воздействию рабочего вещества.

Распространенным конструктивным решением, позволяющим повысить надежность горизонтального стального подземного РГСП-50 м³, является производство двух-стенных моделей. В полое пространство, образованное стенками сосуда, заливается тосол. Это дает возможность предотвратить протечки вещества при нарушении целостности стальной поверхности. Также производится установка дополнительных ребер жесткости с целью сохранения геометрии контейнера при внешнем повреждении или увеличении внутреннего давления.

Технические характеристики емкостного оборудования типа РГСП при внутреннем диаметре 2760 мм

Параметры производства подземных стальных резервуаров определяются при оформлении заказа с помощью опросных листов, где указываются назначение емкости, рабочие температуры, тип хранимого вещества, другие значения. Исходя из полученных данных оформляют необходимую документацию. Несмотря на вариативность конструкции, сосуды должны соответствовать государственным стандартам качества, их техническим показателям.

Типовые параметры емкости горизонтальной подземной на 50 м³ (ширина 3000 мм)

Показатель Значение
Группа сосуда 5
Класс опасности хранимого вещества (по ГОСТ 12.1.007) 1—4
Внутреннее давление 0,04—0,07 МПа
Рабочее давление налив
Рабочая температура 0—90 °C
Плотность рабочей среды не выше 1300 кг/м³
Площадь поверхности теплообмена 13 м²
Срок эксплуатации 10 лет

Днища стальных резервуаров объёмом от 20 м³ и выше имеют коническую форму или форму усеченного конуса. Они могут быть отбортованными по ГОСТ 12619, ГОСТ 12621 и не отбортованными (ГОСТ 12620). Стенки изготавливаются из обечаек методом автоматической стыковой сварки. Герметичность сварочных швов проверяется ультразвуком.

Транспортировка осуществляется автомобильным транспортом в готовом виде, дополнительная сборка не требуется. Установка РГСП-50 м³ проводится на глубине не более 1200 мм от верхнего края бака, ниже точки замерзания грунта. В качестве основы при монтаже бака используется уплотненный гидрофобный песчаный слой, седловидные бетонные опоры.

Металлические резервуары на 50 м³ горизонтального типа под подземный монтаж имеют ряд преимуществ, благодаря чему востребованы во многих промышленных областях — среди потребительских свойств выделяют:

  • Надежность — конструкции специально спроектированы для хранения агрессивных, токсичных, пожаро-и взрывоопасных веществ.
  • Компактность — за счет подземного размещения освобождаются производственные площади на поверхности.
  • Разнообразие рабочей среды — благодаря материалу, дополнительному покрытию внутренней поверхности стенок цистерны могут использоваться для хранения большого количества разнообразных жидкостей, газов, смесей.
  • Удобная комплектация — по желанию заказчика ёмкости комплектуются необходимым оборудованием, гидро-, теплоизоляцией, могут разделяться герметичными внутренними перегородками на несколько отдельных камер с автономными люками и техническими шахтами.

Купить резервуар горизонтальный стальной подземный РГСП-50 м³ с шефмонтажом и транспортировкой

Наше оборудование соответствует параметрам международных нормативных документов, отвечает всем запросам заказчиков, является экономичным решением для надежного хранения промышленных веществ. ГК «МеталлЭгнергоХолдинг» предлагает купить резервуар горизонтальный стальной подземный РГСП-50 м³ по цене изготовителя или заказать в нетиповом исполнении. Ёмкости соответствуют нормам ГОСТа, ТУ, имеют технические паспорта и сертификаты качества. Наши специалисты предоставляют полный цикл от расчёта, проектирования до изготовления резервуара с учетом требований заказчика. В качестве дополнительной опции выполняется его доставка к месту назначения, монтаж с подключением к коммуникациям. На выполненные работы выдается гарантия — ждем ваших заявок по телефону +7 (3812) 21-46-09, почте omsk@metatorg.ru и онлайн.

Резервуар горизонтальный стальной подземный РГСП-60 м3
Резервуар горизонтальный стальной подземный РГСП-60 м3
RUB

Резервуар горизонтальный стальной подземный РГСП-60 м³ от завода ГК «МеталлЭнергоХолдинг»

Стальной резервуар — это емкость для приемки, хранения, отпуска промышленных жидкостей и газов. Различают горизонтальные емкости обычной цилиндрической или нестандартной формы. В качестве сырья применяется раскисленная углеродистая сталь. При выборе материала для изготовления стальных резервуаров обязательно учитывается расчетная температура металла. Для региона с более высокими температурами допускается применение стали С245 ГОСТ 27772.

Конструкция резервуара горизонтального стального подземного РГСП-60 м³

Резервуары (емкости) РГС-60 под подземную установку выполняются в нескольких вариантах — по типу структуры оболочки они делятся:

  • на одностенные (РГС-60) — стандартные емкости, жидкость в которых отделена от окружающего пространства одним слоем стали.
  • двустенные (РГСД-60) — вторая стенка призвана защищать содержимое от вытекания в случае повреждения первой. В некоторых случаях в пространство между оболочками заливается тосол. Это позволяет следить за давлением внутри баков. Их чаще применяют при хранении сильно токсичных, пожаро- и взрывоопасных жидкостей либо на предприятиях, расположенных в населенных пунктах.

В зависимости от количества внутренних секций выделяют однокамерные и многокамерные резервуары. Многокамерные оснащаются дополнительными горловинами, имеют герметичные внутренние перегородки.

Конструкции могут устанавливаться как на поверхности (РГСН), так и полностью погружаться в грунт (РГСП). Также встречается метод неполного вкапывания бака либо поднятие его над землей. В таких случаях вокруг конструкции формируется искусственная насыпь, а сам контейнер помещается на бетонную основу. В обоих случаях емкости имеют вид цилиндрического контейнера с плоским или коническим днищем.

В верхней части резервуаров горизонтальных подземных на 60 кубов монтируется один или несколько люков с техническими колодцами — здесь размещается необходимое оборудование:

  • для контроля давления,
  • измерения уровня хранимого вещества,
  • забора проб и других целей.

Уделяется внимание усиленному антикоррозийному покрытию внешних стенок сосуда из-за воздействия грунта на его поверхность. Обработку производят полимерной или битумной мастикой, эмалью, грунтом. Для обеспечения дополнительной защиты от замерзания содержимого внутри емкости создается термоизоляционная рубашка, а также устанавливается нагревательное оборудование. Если существует потребность в охлаждении продукта, устанавливаются охладители различных типов. Монтаж производят на уплотненный пласт песка с гидрофобным слоем таким образом, чтобы верхний край контейнера находился ниже линии замерзания грунта, но не более 1,2 м.

С целью усиления корпуса емкость дополняется кольцами жесткости. Также баки оснащаются заземлением, оборудованием для приема-раздачи содержимого, средствами вентиляции и прочими необходимыми элементами.

Характеристики горизонтального емкостного оборудования на 60000 л для подземного монтажа

Резервуар РГСП-60 имеет стандартные габариты, которые могут незначительно меняться в зависимости от свойств содержимого, условий эксплуатации. Толщина стенок и днищ зависит от марки применяемой стали, характеристик хранимого вещества, отдельных требований заказчика.

Размеры стандартных РГСП-60

Параметры Значения
Длина 9500 мм
Ширина 3010 мм
Высота 3100 мм
Толщина стенок 5 мм и более
Внутренний диаметр 3000 мм
Масса 4900 кг

Резервуары применяются для хранения промышленных веществ классов опасности 1, 2, 3, 4 по ГОСТ 12.1.007, поэтому должны отвечать определенным требованиям безопасности. Ниже приведена таблица основных эксплуатационных характеристик. Рабочие температуры, марка стали, специфика хранимого вещества уточняются у заказчика при согласовании эскизов установок.

Технические параметры резервуарного оборудования на 60 кубов (13198,15 галлона)

Наименование Значение
Группа сосудов 5
Давление внутри резервуара 0,04—0,07 МПа
Эксплуатационная температура 0—90 °C
Предел минимальной температуры стенки -40 °C для Ст3, -60 °C для 09Г2С-15
Рабочая среда светлые нефтепродукты, пищевые, химические вещества с плотностью не выше 1300 кг/м³
Площадь поверхности теплообмена 3,2 м²
Срок эксплуатации 10 лет

В связи с тем, что резервуары РГС-60 используются в разных промышленных областях, непосредственно контактируют с агрессивными веществами, для их производства были разработаны межгосударственные стандарты. ГОСТы содержат информацию о параметрах производимого продукта, технических характеристиках, способах и нормативах проверки качества.

Основным документом является ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов». Кроме него существует целый ряд нормативных актов, регламентирующих изготовление стальных емкостей (ГОСТ 34347-2017, ГОСТ 14249-1989, ГОСТ 24755-1989, ГОСТ 26202-1984). Нередко производители уточняют и дополняют действующие стандарты собственными ТУ в связи с тем, что часто при выпуске оборудования принимаются во внимание все пожелания заказчика, связанные с габаритами, установкой дополнительного оборудования. При изготовлении емкостей в обязательном порядке оговаривается назначение бака, агрессивность или нейтральность хранимого вещества. От этого зависят особенности конструкции, ее дальнейшего антикоррозийного покрытия.

Использование цилиндрических емкостей типа РГСП на 60 кубометров из углеродистой, нержавеющей стали и нержавейки:

  • в нефтяной отрасли — используются на АЗС как элемент резервуарного парка для хранения нефтепродуктов, горюче-смазочных материалов;
  • химической отрасли — в качестве хранилищ для кислот, спиртов, смесей, других жидкостей;
  • пищевой промышленности — при производстве из нержавеющей стали, сосуды годятся для хранения пищевых жидкостей, масел, молочной продукции;
  • газовой сфере — внутрь баков помещают азот, бутан, пропан, сжатый воздух;
  • в качестве хранилищ для технической или питьевой воды.

Купить резервуар горизонтальный стальной подземный РГСП-60 м³ по цене изготовителя с установкой на объекте

Емкость подземного размещения — один из востребованных видов промышленного оборудования. Благодаря техническим характеристикам она достаточна универсальна, способна выдержать воздействие агрессивной внешней и внутренней среды, отвечает международным стандартам качества. Заказать резервуар горизонтальный стальной подземный РГСП-60 м³ вы можете онлайн, по телефону +7 (3812) 21-46-09 или почте omsk@metatorg.ru.

Резервуар горизонтальный стальной подземный РГСП-63 м3
Резервуар горизонтальный стальной подземный РГСП-63 м3
Цена от: 911,000.00
RUB

Резервуар РГСП-63 м3 от завода МеталлЭнергоХолдинг

Резервуар горизонтальный стальной подземный РГСП-63 м3 используется для подземного хранения продуктов нефтяной промышленности, отработанной в большом количестве воды. Данная стальная горизонтальная емкость применяется как пожарный резервуар промышленного назначения.

Конструкция резервуара горизонтального стального подземного РГСП-63 м3


В процессе производства емкости подземные на 63 куба (13858,06 галлона) комплектуются:

  • горловинами (1—2 штуки в зависимости от исполнения);
  • элементами запорной арматуры, которые используются при сливе и заборе хранимой жидкости;
  • специальными трубами, применяемыми для очистки внутренней полости резервуара;
  • дыхательными клапанаит;
  • люками, используемыми для замера количества хранимой жидкости;
  • наконечниками для вентиляции.

Устанавливается данная емкость под землей. Об этом свидетельствует символ «П» в маркировке изделия.

При производстве используется метод автоматической сварки встык, емкости имеют плоское либо коническое днище. Для повышения жесткости резервуара горизонтального стального подземного РГСП-63 м3 привариваются соответствующие кольца. С целью защиты поверхности от коррозии, повышения эксплуатационных характеристик оборудование обрабатывают пескоструйным аппаратом, обезжиривают, красят. Благодаря этому в условиях повышенной влажности, запыленности, при перепадах температур резервуар прослужит не один год.

Характеристики емкостного оборудования вместимостью 63 кубометра (63000 литров)

Параметры стандартных РГСП-63

Параметр Значение
Конструкция одностенные, двустенные (с использованием подогрева и без него), однокамерного и многокамерного типа (с применением теплоизоляционных материалов и без них)
Разрешенное внутреннее давление 0,01 — 0,07 МПа
Рабочая температура эксплуатации изделия от -40 до +90 °C
Конфигурация дна плоское и коническое
Минимальный срок эксплуатации 10 лет

Общие размеры емкостей различны. Они подбираются исходя из необходимого диаметра (до 302 см), массы (0,97—6,64 т).

Оборудование различается в зависимости от среды, которая будет размещаться в резервуаре. К таким относятся светлые (А) или темные (Б) продукты нефтяной промышленности, спирты, вода, смазочные материалы. Максимальная плотность среды, которая может заполняться в стальные емкости — 1000 кг/м3, создаваемое давление — 0,07 МПа. В зависимости от планируемого температурного режима, в котором необходимо использовать резервуары (от -40 или -60 °C) выбирается сталь Ст3 или 09Г2С.

Транспортировка сварного резервуарного оборудования горизонтального типа под подземный монтаж (V = 63000 л)

Стремясь обеспечить скорые сроки поставки емкости заказчику, мы используем перевозку железной дорогой, а также автотранспортом. Грузоподъемная техника применяется для погрузочно-разгрузочных работ. Чтобы не было сбоев и доставка была оптимальной по стоимости, специалисты ГК «МеталлЭнергоХолдинг» используют грамотную логистику, подбирая необходимые транспортные средства и маршруты следования груза. Резервуар РГСП-63 м3 на территории завода комплектуется всем необходимым оснащением и заказчику предоставляется в собранном виде.

Как заказать резервуар подземный РГС-63 м3 с антикоррозийным покрытием и шеф-монтажом

Шеф-монтаж резервуаров стальных горизонтальных от МеталлЭнергоХолдинг

шеф-монтаж резервуаров от МеталлЭнергоХолдинг.jpg

От производителя ГК «МеталлЭнергоХолдинг» любой вид РГС доступен оптом и в розницу, из наличия и под заказ, также работаем по ГОЗ и спецсчетам. Чтобы купить резервуар горизонтальный стальной подземный РГСП-63 м3, свяжитесь с нашим представителем по телефону +7 (3812) 21-46-09, почте omsk@metatorg.ru или онлайн. Для оформления изготовления по индивидуальному заказу необходимо предоставить техническое задание с указанием размеров, комплектации. При этом основные параметры — прочность, надежность, коррозийная и сейсмическая устойчивость — соответствуют выбранному для изготовления стандарту либо улучшаются.

Перед отправкой груза заказчику оборудование проходит многоэтапную проверку на соответствие заявленному уровню качества. Менеджеры компании выполняют бесплатно необходимое консультирование по подбору емкостей, их монтажу, использованию.

Резервуар горизонтальный стальной РГСП-75 м3
Резервуар горизонтальный стальной РГСП-75 м3
RUB
Завод резервуарного оборудования ГК МеталлЭнергоХолдинг предлагает купить резервуары горизонтальные стальные подземные РГСП-75 м3 с доставкой в любой регион России. Наша компания реализует емкостное оборудование резервуары подземного типа по ценам завода-производителя. Принимаем оплату наличными, возможен безналичный расчет.

Описание

Резервуары стальные объемом 75 м3 предназначены для кратковременного или длительного хранения ГСМ, воды, среднеагрессивных технических жидкостей с плотностью до 1,3 тс/м2 (13 кн/м2). Емкости с днищами плоской формы служат для хранения продуктов при максимальном давлении в газовом пространстве до 0,4 кгс/см2, с конической — до 0,7 кгс/см2.

Особенности монтажа

Конструктивное исполнение предусматривает эксплуатацию емкостного оборудования при установке ниже уровня почвы, с частичным заглублением в грунт, с установкой на поверхностим почвы с насыпанным сверху искусственным холмом. Максимальная глубина установки емкости — 1200 мм от верхней точки корпуса. При этом высота горловины проектируется с тем расчетом, чтобы смотровой люк возвышался над уровнем почвы минимум на 200 мм. Для установки резервуара на рабочей площадке используются металлические опоры, железобетонный ложемент, бетонная плита с песчаной подушкой. Выбор способа монтажа емкости определяется типом и просадочностью почвы, глубиной промерзания грунта, глубиной залегания подземных вод. Антикоррозионная обработка обеспечивает длительный срок эксплуатации резервуаров в при установке в сухие и влажные почвы, инертные, среднекоррозионные и высокоррозионные грунты.

Технические характеристики

Характеристика РГСП-75
Максимальное рабочее давление 0,07 МПа
Давление в змеевике 0,4 МПа
Диапазон рабочих температур от 0°C до +90°C
Минимальная температура стенки -60°C
Внутренний диаметр резервуара 3,0 м
Длина конструкции 10,1 м
Интервал между двумя опорами 4,5 м
Длина от начала корпуса до опоры 2,1 м
Длина основной части корпуса 9,0 м
Толщина стенки корпуса резервуара, мм от 6 до 12 мм
Ширина резервуара 3,435 м
Ширина опоры 3,0 м
Габаритная высота 4,68 м
Высота конструкции при транспортировке 3,65 м
Площадь внутренней поверхности 14 м2
Масса резервуара 7,92 т
Расчетный срок службы 20 лет
Сейсмичность района установки до 6 баллов

Конструктивное исполнение

Емкости подземного типа РГСП-75 м3 изготавливаются однокамерными и многокамерными, с одной и несколькими горловинами, одностенными или двухстенными. Число смотровых люков и горловин зависит от количества камер. Корпус делится на несколько отсеков при помощи межкамерных перегородок. Для того, чтобы обеспечить высокий уровень герметичности и предотвратить смешивание продуктов перегородки делают двойными. Максимальное расстояние между двумя слоями составляет 4 мм. Одностенные емкости изготавливаются из листовой стали толщиной от 6,0 до 12,0 мм. Чтобы в несколько раз снизить вероятность разгерметизации емкости, предотвратить утечку ГСМ и загрязнение окружающей среды РГСП проектируют с двумя стенками по типу «стакан в стакане». Пространство между стенками корпуса и межкамерных перегородок заполняется тосолом или другой жидкостью, которая не вступает в реакцию с хранимым продуктом и материалом корпуса. Эта технология позволяет контролировать уровень давления в межстенном пространстве, своевременно заметить разгерметизацию и оперативно принять меры для устранения утечки. Для предотвращения замерзания хранимого продукта и подогрева вязких смесей резервуары оборудуются внутренними секционными или спиральными устройствами. Обогрев или наоборот, охлаждение продукта, обеспечивается за счет циркуляции в змеевике пара, воды, 60% раствора диэтиленгликоля (ДЭГа). Резервуары, предназначенные для эксплуатации в районах с температурой воздуха до -60°C, проектируются с термоизоляционной рубашкой.

Комплектация

Емкости типа РГСП-75 состоят из основных и вспомогательных элементов. К основным относятся:
  • обечайки — цилиндрические элементы, из которых монтируется корпус;
  • днища — торцевые части корпуса изготавливаются плоской или конической формы в зависимости от условий эксплуатации, типа хранимого продукта;
  • узлы жесткости — опорные диафрагмы и кольца жесткости служат для усиления конструкции, увеличивают стойкость корпуса к механическим нагрузкам;
  • горловина с люком — люк защищает хранимый продукт от атмосферной влаги, попадания пыли и мусора, несанкционированного доступа;
  • дыхательные клапаны предназначены для поддержания заданного уровня давления внутри резервуара.
Все технологические отверстия для врезки фланцев и монтажа горловин усиливаются стальными накладками. Их приваривают вокруг отверстия, толщина накладки равна толщине стенки корпуса. Отверстия для патрубков диаметром менее 50 мм формируются без усиливающих накладок. РГСП комплектуются приемо-раздаточным оборудованием, маршевыми лестницами, площадками обслуживания, датчиками уровня, манометрами, термометрами, приборами контроля герметичности в межстенном пространстве, заземлением, системой деаэрации для очистки ГСМ от газовых примесей.

Материалы и антикоррозионная защита

Основным материалом для изготовления элементов подземных емкостей служат углеродистые и конструкционные стали марок 09Г2С, 09Г2, 09Г2ДТ, 09Г2Т, 10Г2С, C245, Ст3пс с химическим составом по ГОСТ 19281-2014, 380-2005. Использование легированной и углеродистой стали обеспечивает механическую прочность и надежность емкостного оборудования в эксплуатации, увеличивает рабочий ресурс емкостного оборудования Для защиты от коррозии поверхность корпуса и вспомогательного оборудования обрабатывается составами на основе битума, полимерными мастиками. Поверхность внутренних стенок покрывают грунтовкой и защитной эмалью в соответствии с требованиями СНиПа 2.03.11-85. Чтобы сделать заявку на резервуары типа РГСП-75 позвоните в отдел продаж по телефону или отправьте письмо на электронный адрес компании. Наши специалисты перезвонят вам в самое ближайшее время, расскажут об условиях оплаты и сроках доставки, проконсультируют по вопросам комплектации емкостей, ответят на все возникшие вопросы.

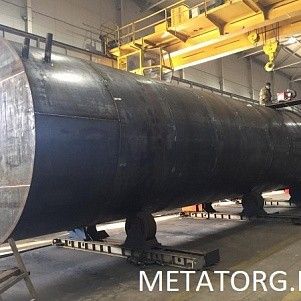

Резервуар пожарный подземный 50 м3
Резервуар пожарный подземный 50 м3
Цена от: 890,000.00
RUB

Резервуар пожарный подземный 50 м3 от завода ГК «МеталлЭнергоХолдинг»

Резервуары стальные пожарные на 50 кубов подземного типа расположения представляют собой цилиндрические металлоконструкции, имеющие все необходимое оборудование для забора и закачки воды и монтируемые на объектах повышенной пожароопасности. В качестве таковых могут выступать автозаправочные станции, промышленные предприятия, для которых доступ к централизованным пожарным гидрантам по каким-либо причинам ограничен. Кроме того, хотя прямое назначение оборудования — хранение запасов воды для пожаротушения, хозяйствующие субъекты могут их использовать и для других повседневных нужд (при условии, что объект обеспечен средствами пожаротушения в необходимом объеме) — полива растений, мойки автомобилей и прочего.

Отгрузка РГС-50 м3 на объект заказчика с нашего производства на фотографии ниже


Элементы в составе противопожарного емкостного оборудования на 50 кубометров, обеспечивающие надлежащее обслуживание и беспрепятственную эксплуатацию:

  • Горловина, высота которой позволяет осуществить монтаж резервуара ниже глубины промерзания грунта. Благодаря этому могут не проводится мероприятия по дополнительному утеплению емкости.
  • Технологический люк и лестница для текущего обслуживания конструкции.
  • Наливной патрубок и вентиляционная труба.
  • Всасывающий патрубок и приемный клапан с фильтрационной сеткой.

Свойства противопожарных РГСП вместимостью 50000 литров


Преимущества установки стальных пожарных подземных резервуаров небольшого объема на предприятиях, нуждающихся в обеспечении водой для средств пожаротушения:

  • Объем 50 м3 является оптимальным вариантом для небольших объектов.
  • Благодаря подземному варианту расположения емкость не занимает свободного пространства и обеспечивает экологическую безопасность для окружающей среды.
  • Конструктивные особенности резервуара и качество используемых при изготовлении материалов, позволяют использовать его длительный период времени.

Изготовление емкостей данной категории осуществляется с учетом требований ГОСТ 17032-2010 «резервуары стальные горизонтальные» и ГОСТ Р 52630-2012 «сосуды и аппараты стальные сварные». По технической документации в емкости допускается хранить жидкость, плотность которой не превышает показатель 1300 кг/м3.

Характеристики металлических РГСП-50 (V = 10998,46 галлона) пожарного назначения

Параметр Значение
Максимальная температура жидкости +90 °C
Минимальная отрицательная температура -65 °C
Рабочее избыточное давление для емкости с коническим дном 0,07 МПа
Максимально допустимое избыточное давление для металлоконструкций с плоскими основаниями 0,04 МПа

Сейсмическая активность в регионе монтажа не должна превосходить отметку в 7 баллов. При этом чертеж резервуара пожарного РГСП 50 м3 должен создаваться в соответствии требованиями нормативной документации, регламентирующей возведение конструкций в регионах с повышенной сейсмической активностью. Резервуар пожарный подземный подходит для монтажа как в водонасыщенных, так и в водоненасыщенных грунтах, при этом следует особое внимание уделять антикоррозийной защите емкости.

При проведении работ по проектированию подземных резервуаров на 50 м3 для хранения запасов воды для пожаротушения следует учитывать следующие вероятные параметры нагрузок:

  • Гидростатическое давление хранимой жидкости.
  • Образование относительного вакуума.
  • Собственный вес емкости.
  • Предельно допустимое давление паров жидкого вещества.
  • Показатель сейсмичности района.

Кроме того, необходимо брать во внимание и нагрузку оказываемую почвой и снегом. Также при расчетах учитывается возможность всплытия пустого резервуара в водонасыщенных грунтах. Для предотвращения такой ситуации требуется в проект вносить и анкеровку конструкции.

Купить резервуар пожарный подземный 50 м3 с доставкой на ваш объект


Завод-производитель ГК «МеталлЭнергоХолдинг» предлагает заказать разработку проектно-сметной документации и изготовление емкостного оборудования. Цена металлоконструкции зависит от многих факторов, но в нашей компании она всегда ниже, чем в среднем по рынку. Мы также готовы предложить емкости ГОСТ 31385-2008 «резервуары вертикальные цилиндрические стальные», рассчитанные на наземное расположение. Для получения дополнительной информации и чтобы заказать резервуар пожарный подземный 50 м3, позвоните по номеру телефона +7 (3812) 21-46-09 или напишите на почту omsk@metatorg.ru.

Резервуар РГСП-25 м3
Резервуар РГСП-25 м3
Цена от: 670,000.00
RUB
Наш завод резервуарного оборудования ГК МеталлЭнергоХолдинг готов предложить резервуары горизонтальные стальные подземные РГСП-25 м3 по ценам производителя. На каждую единицу продукции предоставляем сертификаты соответствия и сертификаты качества, технический паспорт, инструкцию по использованию, результаты испытаний. Варианты доставки — наши машины, самовывоз, транспортные компании, платформами или вагонами по железной дороге. Оплата наличными или безналичный расчет.

Где используются резервуары подземные тип РГСп на 25 кубов

Резервуары стальные для подземного размещения — это цилиндрические емкости с днищами плоской или конической формы, предназначенные для хранения и выдачи нефти, горюче-смазочных материалов, жидких и вязких веществ. Плотность хранимого продукта не должна превышать 1,3 тн/м, его температура должна находиться в пределах от 0°C до +90°C при температуре окружающей среды до -60°C. Использование емкостей, изготовленных из конструкционной углеродистой стали, является наиболее простым, безопасным и экологичным способом хранения жидких веществ, технических жидкостей, продуктов нефтепереработки.

Особенности изготовления емкости стальной на 25 м3

В производстве подземных емкостей используется стыковая сварка, что обеспечивает прочность и надежность эксплуатации резервуарного оборудования. В конструкции емкостей предусмотрены ребра жесткости, которые исключают деформацию корпуса при внешнем воздействии или увеличении внутреннего давления до показателей, превышающих норму.

Характеристики, габариты, вес и масса РГСп-25

Характеристика РГСП-25
Максимальное рабочее давление 0,07 МПа
Рабочее давление в змеевике 0,4 МПа
Диапазон рабочих температур от 0°C до +90°C
Минимальная температура стенки -60°C
Внутренний диаметр корпуса 2,76 м
Длина конструкции 4,99 м
Интервал между двумя опорами 4,15 м
Длина от начала корпуса до опоры 0,135 м
Длина основной части корпуса 4,28 м
Толщина стенки корпуса резервуара, мм от 4 до 12 мм
Ширина резервуара 3,0 м
Ширина опоры 3,0 м
Габаритная высота 4,33 м
Высота конструкции при транспортировке 3,4 м
Площадь поверхности теплообмена 23 м2
Масса резервуара 4,56 т
Расчетный срок эксплуатации 10 лет
Уровень сейсмичности района установки до 6 баллов

Конструкция резервуара РГСп-25

Существует несколько видов емкостей РГСП-25, которые отличаются количеством внутренних отсеков, конструкцией корпуса, комплектацией. Резервуары для хранения нескольких видов топлива изготавливаются многокамерными. Корпус внутри разделен на два и более отсека стальными перегородками. Их делают двойными для того, чтобы предотвратить смешивание разных видов ГСМ в случае повреждения одной из стенок. Емкости для подземного размещения бывают одностенными или двухстенными. Резервуары второго типа имеют внутри основного корпуса второй, который повторяет его конфигурацию. Расстояние между стенками составляет 4 мм. Межстенное пространство корпуса и межкамерных перегородок заполняется жидкостью, которая в сочетании с приборами контроля герметичности обеспечивает безопасность эксплуатации РГСП. Изменение давления в межстенном пространстве указывает на разгерметизацию корпуса или одного из отсеков. Контроль давления позволяет обслуживающему персоналу максимально быстро среагировать на возможную утечку рабочей среды, предотвратить загрязнение почвы в месте установки РГСП. При хранении жидких и вязких веществ возникает необходимость в подогреве или охлаждении хранимого продукта до оптимальной температуры. Для этого емкости оборудуются змеевиками. Они могут быть разной формы и конструкции — спиральными, плоскими, многосекционными. За создание нужного температурного режима отвечает теплоноситель (пар, вода или антифриз), который циркулирует внутри полой трубы. Чтобы продукт в течение длительного времени сохранял заданную температуру резервуары оснащаются термоизолирующими рубашками. Теплоизоляция не дает хранимому продукту быстро нагреваться или остывать, предотвращает его замерзание, обеспечивает сохранение первоначальной вязкости и плотности.

Комплектация резервуаров стальных

РГСП-25 — это сборная сварная конструкция, которая состоит из основных и вспомогательных элементов. К основным относятся:
  • Обечайки — цилиндрические элементы для изготовления корпуса.
  • Днища — торцевые части конструкции, имеющие плоскую или цилиндрическую форму.
  • Горловина с люком — необходима для технического обслуживания резервуара. Количество люков-лазов соответствует числу отсеков.
  • Узлы жесткости. Кольца и опорные диафрагмы отвечают за пространственную жесткость конструкции, обеспечивают устойчивость резервуарного оборудования к механическим нагрузкам — морозному пучению почвы, сезонным подвижкам грунта.
  • Опорные элементы. Роль опор выполняют стальные конструкции. В случае монтажа РГСП ниже уровня почвы опорные элементы (ложементы) могут изготавливаться из железобетона.
В категорию вспомогательных элементов входит навесное оборудование, конструкция заземления, лестницы, оборудование приема-раздачи, дыхательная арматура, контрольно-измерительная аппаратура — контроллеры, система деаэрации, манометры, термометры, датчики уровня и давления.

Собственное производство резервуаров РГС, РГСп-25


Материалы и антикоррозионная защита на РГС-25

Для изготовления основных элементов конструкции применяется полностью раскисленная спокойная сталь марок 09Г2С и Ст3, а также их аналоги — СТ3сп5, C245, C285, 09Г2, 09Г2ДТ, 09Г2Т, 10Г2С. Сооружения из конструкционных углеродистых сталей характеризуются высокой прочностью, устойчивостью к механической деформации, стойкостью к воздействию высоких и низких температур. Для защиты от коррозии поверхность резервуаров покрывают составами на основе битума, окрашивают порошковой краской, напыляют полимерные материалы. Внутренние стенки и элементы конструкции обрабатывают грунтовкой, сверху наносят эмаль, устойчивую к воздействию влаги, нефтепродуктов, технических масел. Резервуары проходят контроль качества на производстве. Отделом технического контроля проводится проверка качества сварных швов, герметичности емкости, соответствия габаритных размеров заявленным показателям. Чтобы заказать резервуары горизонтальные подземного типа РГСП-25 на выгодных условиях — позвоните по телефону, указанному на сайте, или напишите на электронную почту нашей компании. Наш представитель свяжется с вами в самое ближайшее время, уточнит условия оплаты и сроки доставки, подробно ответит на все возникшие вопросы.


Резервуары пожарные РГСП-100 м3
Резервуары пожарные РГСП-100 м3
Цена от: 1,370,000.00
RUB

Резервуары пожарные РГСП-100 м3 от завода производителя

Резервуары пожарные РГСП-100 м3 используются в качестве основного хранилища под нефтепродукты, пожарную и технологическую воду, дизельное топливо, масла и другие вещества, обладающие плотность до 1 т/м3. Представленный вид емкостей нередко эксплуатируют на АЗС, специализированных парках для резервуаров и иных объектах промышленности. При размещении горизонтального резервуара подземным способом обеспечивается значительная экономия производственной площади.

Отгрузка резервуара противопожарного запаса воды РГС-100 на объект клиента с нашего производства


Оборудование, установленное под грунтом, считается наиболее пожаробезопасным и взрывобезопасным. Резервуары пожарные РГСП-100 м3 выполняются в виде горизонтальной цилиндрической стальной конструкции с наличием соответствующего люка и специальным ответвлением в виде шахты с целью обеспечить размещение внутри промышленных устройств.

Перечень оборудования в комплектации емкостей противопожарных горизонтальных подземных V = 100 м3 (100000 л) состоит:

  • из уровнемера;
  • патрубка;
  • датчика и сигнализатора;
  • пробоотборника;
  • сливо-наливного оборудования;
  • дыхательной арматуры;
  • предохранительного клапана.

Производство емкостного оборудования на 100000 л горизонтального подземного размещения (под воду для пожаротушения)

Изделия выпускают из разнообразных стальных сплавов согласно необходимым эксплуатационным характеристикам, химическим и физическим свойствам для хранения продуктов. Список приведен в таблице далее.

Стали, из которых изготовляют резервуары пожарного назначения вместимостью в 100 кубометров (21996,92 галлона)

Марка или тип стали Описание
Ст3 используется при изготовлении резервуара, эксплуатируемого в температурном режиме выше -20 °C
09Г2С применяется для оборудования, эксплуатируемого в температурном режиме ниже -20°C
Нержавеющая задействуется в условиях агрессивных сред

Изготовление, установка, создание и использование пожарного резервуара отвечает необходимым нормам ГОСТов. Стальные листы изделия имеют толщину от 4 до 10 мм. В зависимости от желания заказчика размеры — диаметр, длина, — а также вес изделия могут быть индивидуальными. Чтобы обеспечить долговечность, безопасность и надежность в период эксплуатационного срока, Резервуары пожарные РГСП-100 м3 подвергают специальной обработке, позволяющей исключить коррозию металлов. Конструкцию обрабатывают гидроизоляционными материалами, позволяющими обеспечить высокий уровень герметичности.

Купить резервуары пожарные РГСП-100 м3 с установкой и транспортировкой


Представленное на сайте компании оборудование изготавливается и поставляется напрямую от завода-производителя. Воспользовавшись специальной формой и оформив заявку, вы можете заказать резервуары пожарные РГСП-100 м3 онлайн. Предоставляем консультации по номера телефона +7 (3812) 21-46-09 и e-mail omsk@metatorg.ru. Цена противопожарных емкостей из листовой стали — демократичная, приобрести хранилища смогут не только крупные предприятия, но и небольшие промышленные компании.

ГК МеталлЭнергоХолдинг реализует резервуары стальные РГСП напрямую от производителя. Предлагаем сертифицированные сварные емкости, изготовленные в соответствии с требованиями ГОСТ, ОСТ и ТУ. Отгрузка в день оплаты, доставка в любой населенный пункт или на удаленный объект.

Описание резервуаров РГСП

Использование резервуаров типа РГСП — это самый простой и безопасный способ хранения ГСМ и других жидких и вязких сред, воды, суспензий, эмульсий. Емкости вместительностью от 3 до 100 м3 нашли широкое применение на промышленных и перерабатывающих предприятиях, АЗС, пунктах хранения топлива, фермах и животноводческих хозяйствах, горнодобывающих предприятиях. Их используют в качестве пожарных резервуаров, на стройплощадках они служат для хранения и раздачи масел, битума, дизтоплива.

Технические характеристики РГСП

Емкости предназначены для хранения жидких и вязких веществ плотностью до 1300 кг/м3. Диапазон температур хранимого продукта от -65°C до +90°C. Согласно стандарту диаметр корпуса от 1,5 до 3,24 м, длина от 3,3 до 12,7 м, номинальный объем 3, 5, 10, 25, 50, 75, 100 м3.

Рекомендуемые размеры резервуаров типа РГСП указаны в таблице.

Характеристики РГСП-3 РГСП-5 РГСП-10 РГСП-25 РГСП-50 РГСП-75 РГСП-100
Диаметр D, м 1,400 1,600 2,200 2,760 2,760 3,000 3,000
Длина L, м 2,550 2,785 3,335 4,850 9,500 9,500 14,030
Высота Н, м 2,885 2,835 3,685 4,450 5,000 4,500 4,320
Расстояние между опорами, м 1,960 2,410 2,750 4,150 4,500 4,500 5,100
Длина цилиндрической части, м 1,980 2,500 2,840 4,280 9,000 9,000 13,500
Толщина корпуса, мм 4-6 4-8 4-8 6-8 6-8 8 8
Высота при транспортировке, м 1,955 2,050 2,650 3,400 3,400 3,650 3,650
Масса, т 1,400 1,540 2,520 4,340 5,880 7,640 11,900

По согласованной спецификации возможно изготовление резервуаров с промежуточными размерами, нестандартной формы, с конструкцией и комплектацией, отличными от базовых.

Конструкция резервуаров РГСП

Резервуары, предназначенные для подземной установки, состоят из цилиндрического корпуса, двух торцевых элементов, колец жесткости, опорных элементов, строповочной рамы для погрузки, перевозки и монтажа. В стандартную комплектацию входят люки с горловинами, сливно-заливные патрубки, площадки обслуживания, лестницы, навесное оборудование. Количество лазов и патрубков зависит от числа внутренних отсеков. К технологическому оборудованию относятся предохранительные и дыхательные клапаны, насосы, счетчики расхода продукта, шланги, датчики уровня, шаровые краны, освещение. РГСП выпускаются с плоскими или коническими торцевыми частями — днищами. Емкости, используемые для хранения веществ под давлением, изготавливаются с днищами эллиптической или сферической формы.

Виды резервуаров РГСП

РГСП бывают одностенными и двухстенными с расстоянием между стенками 4 мм. Наружные стенки служат дополнительной защитой и позволяют предотвратить утечку рабочей среды при нарушении целостности внутренней оболочки. В свою очередь внутренний корпус предупреждает протечку хранимого продукта и загрязнение окружающей среды в случае разгерметизации внешнего корпуса.

Для контроля герметичности между стенками закачивается газообразный азот, тосол, антифриз или другие демпфирующие жидкости, которые не вступают в химические реакции с хранимым продуктом, сталью или антикоррозионным покрытием емкости.

Если резервуар планируется использовать для слива, хранения и раздачи сразу нескольких видов ГСМ, то его изготавливают многокамерным. Внутреннее пространство корпуса разделяется на нужное количество отсеков металлическим перегородками. Чтобы исключить смешивание разных видов топлива перегородки делают двойными. В межстенное пространство закачивают азот или демпферные жидкости. Их плотность выше плотности рабочей среды резервуара, температура вспышки превышает +100°C.

Материалы для изготовления емкостей подземных РГСП

Основные и вспомогательные элементы конструкции РГСП изготавливаются из углеродистой низколегированной стали. Хладостойкость материалов определяют при испытаниях на устойчивость к механическим нагрузкам по ГОСТ 9454. Для корпуса используется горячекатаный листовой прокат толщиной от 4 до 8 мм, сплошность которого соответствует первому классу по ГОСТ 22727. Резервуары, предназначенные для работы в районах с температурой воздуха до -40°C, изготавливают из малоуглеродистой стали С245. Емкости для эксплуатации при -60°C производятся из сталей С345 или 09Г2С.

Сварка конструкции РГСП

Соединение элементов конструкции выполняется ручной дуговой, автоматической и механизированной сваркой в среде защитных газов. Сварочные работы выполняются по ГОСТ 5624, 115З4, 871З, 14771, 2З518. Сварные швы проходят обязательную аттестацию. Контроль качества сварных швов в недоступных местах выполняется методами цветной или магнитопорошковой дефектоскопии. Резервуары испытываются на герметичность гидравлическими или пневматическим способом.

Антикоррозийная защита АКЗ резервуары подземные РГСП

Емкости для подземной установки в процессе эксплуатации подвергаются негативному воздействию влаги и почвенной среды. Грунт в разных районах отличается составом, электропроводностью, плотностью, способностью удерживать влагу. Высококоррозийными являются влажные глинистые, болотистые, заторфованные почвы, к низкоагрессивным относятся песчаные грунты.

Без дополнительной защиты металлоконструкций линейная скорость коррозии стали достигает 4% в год. Высокое содержание в почве минералов и растворенных солей увеличивает скорость разрушения стенок корпуса из возникающей химической коррозии.

Обработка металла антикоррозионными составами предотвращает разрушение металла, разгерметизацию РГСП и утечку хранимого продукта. К методам защиты относится обработка поверхности грунтовками, нанесение составов на основе битума. Внутренние стенки емкости также подлежат защите, их окрашивают составами, устойчивыми к нефти и продуктам ее переработки.

Теплозащита резервуаров РГСП

Чтобы избежать загустения вязких продуктов в холодное время года корпуса РГСП теплоизолируют. Дополнительное утепление выполняется для емкостей, предназначенных для хранения двуокиси углерода, легковоспламеняющихся и горючих продуктов.

Утеплению подлежат резервуары для брожения продуктов, веществ с определенной температурой хранения. Сохранить и поддерживать заданный температурный режим хранения позволяет монтаж защитной рубашки с системой паро-водяным или электрическим подогревом. Теплозащитная рубашка толщиной до 12 см способна эффективно обогревать корпус за счет проточно циркулирующего в ней теплоносителя или охлаждающей жидкости.

Теплоизоляция резервуаров также может быть выполнена в процессе эксплуатации пенополиуретаном. Теплоизолирующая оболочка служит дополнительной защитой стенок от почвенной коррозии и грунтовых вод. Слой теплоизоляции не увеличивает вес конструкции и не оказывает нагрузки на корпус. ППУ обладает высокой адгезией к металлу.

Материал наносится под давлением, после застывания приобретает плотную монолитную структуру. В нашей компании можно купить готовые резервуары или заказать изготовление по своим чертежам с доставкой и установкой. Узнать подробнее о конструкции и комплектации РГСП можно по телефону, указанному на сайте. Наши специалисты помогут подобрать емкость нужного объема и диаметра, расскажут об условиях оплаты и доставки, ответят на все возникшие вопросы.

Резервуары стальные РГСП (резервуары стальные горизонтальные подземные) от производителя Группа Компаний МеталлЭнергоХолдинг

Название Диаметр корпуса, мм Длина корпуса, мм Толщина стенки корпуса и марка стали Стоимость согласно комплектации, руб. с НДС

РГСП-5 м3

1500 мм

3300 мм

4 мм, 5, 6, 8 мм 09Г2С

Договорная

РГСП-10 м3

2200 мм

3500 мм

4 мм , 5, 6, 8 мм 09Г2С

Договорная

РГСП-25 м3

2300 мм

6400 мм

4 мм, 5 мм, 6, 8 09Г2С

Договорная

РГСП-50 м3

2700 мм

9600 мм

4 мм, 5, 6, 8 мм 09Г2С

Договорная

РГСП-75 м3

3240 мм

9700 мм

4 мм, 5 , 6, 8 мм 09Г2С

Договорная

РГСП-100 м3

3240 мм

12700 мм

4 мм, 5 , 6, 8 мм 09Г2С

Договорная

«МеталлЭнергоХолдинг» - надежный поставщик металлопроката более 10 лет

Централизованные поставки металлопродукции в 950 городов России и СНГ Централизованные поставки металлопродукции в 950 городов России и СНГ более 120 000 заказчикам
Резка и обработка металлопроката любых марок сталей Резка и обработка металлопроката любых марок сталей, в России. Производим горячее и гальваническое цинкование металлопроката и трубной продукции.
Внутренний и внешний контроль качества Внутренний и внешний контроль качества отпускаемой металлопродукции. Весь металлопрокат сертифицирован.
Доставим металлопрокат по всей России Доставим металлопрокат по всей России удобным для Вас способом и транспортом. А так же в любой речной и морской порт.
Группа компаний МеталлЭнергоХолдинг
Омск:+7 (3812) 21-46-09
Бесплатно по России:8 (800) 777 21-67
omsk@metatorg.ru
Ваш город: Омск
Наверх
Напишите нам
