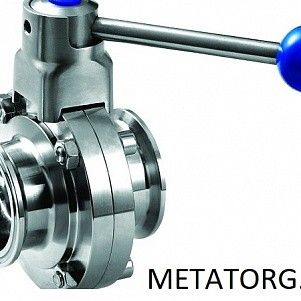

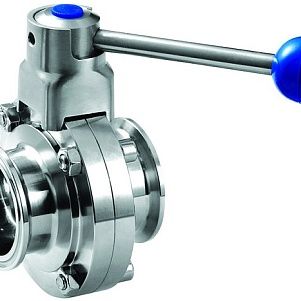

Клапан затворный Butterfly

ГК МеталлЭнергоХолдинг предлагает большой выбор трубопроводной арматуры по ценам производителя. В нашем ассортименте затворы чугунные и стальные фланцевые, стяжные, под приварку.

Клапан затворный Butterfly относится к самым востребованным видам запорных устройств. У нас можно купить клапаны затворные Butterfly оптом и в розницу с доставкой в любой город России.

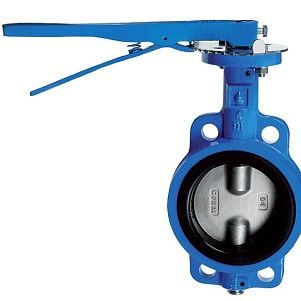

Клапан затворный Butterfly: описание

Клапан затворный Butterfly предназначен для прекращения или возобновления движения потока рабочей среды.

Применяется в трубопроводах, транспортирующих жидкости и газы — природный газ, воду, нефть и продукты ее переработки.

Устройство состоит из:

• Литого корпуса с эпоксидным покрытием, оснащенного горловиной клапана. Ее удлиненная форма обеспечивает надежность изоляции. Центрирующие или резьбовые проушины упрощают монтаж устройства.
• Фиксируемого вала с указателями положения. Наличие стопорного пружинного кольца позволяет легко выполнять разборку и сборку оборудования во время технического обслуживания.
• Втулки штока. При низком трении поглощается внешняя осевая нагрузка, уменьшается рабочий крутящий момент.
• Штока. Антифрикционные подшипники увеличивают срок службы затворного клапана
• Поворотного диска. Обтекаемая форма позволяет уменьшить снижение давления в системе при открытом положении диска.
• Уплотнительного кольца седла. Благодаря плотному контакту между сферическими центрами диска и седла достигается полная герметичность. Специальная заменяемая отделка (футеровка) защищает корпус и шток от негативного воздействия транспортируемой среды.
• Вторичного уплотнения. Использовано для улучшения герметичности горловины внутри и снаружи клапана.

Благодаря скользящему зубчатому соединению со штоком диск самоцентрируется, что обеспечивает высокий уровень герметичности в закрытом положении. Оптимальное расположение диска снижает износ футеровки.

Сфера применения клапанов Butterfly

Клапан Butterfly имеет отличные технические характеристики, данную продукцию широко используют в:

• нефтеперерабатывающей промышленности;
• пищевых и химической отрослях;
• городских комуникациях: водоснабжения, отопления, кондиционирования воздуха, пожаротушения;
• судостроении;
• системах опреснения морской и речной воды;
• целлюлозно-бумажном производстве.


Используется для воды, воздуха и нейтральных газообразных сред.

Характеристики Butterfly

Клапаны затворные Butterfly предназначены для работы при условном давлении Ру до 2,5 МПа.

Трубопроводная арматура выпускается с условным проходом Ду от 25 до 400 мм. Устройство имеет два рабочих положения — «открыто» или «закрыто». Температура рабочей среды от -200°C до +800°C.

Клапаны затворные Баттерфляй применяют в комплектации трубопроводов, работающих при температуре воздуха от -30°C до +70°C.

Устройства выпускаются двух классов герметичности: А, Б.

Номинальное время открывания/закрывания клапана от 8 до 10 секунд.

По согласованной спецификации изготовим клапан затворный Butterfly с параметрами, отличными от стандартных. Материалом для изготовления служит углеродистая легированная сталь WCB, LCB, а также нержавеющие марки.

Цена за 1 штуку зависит от диаметра изделия, типа стали, особенностей конструкции.

Виды затворных клапанов Butterfly

Трубопроводная арматура изготавливается с ручным, пневмо- или электроприводом.

Для использования в различных эксплуатационных условиях применяются затворные клапаны Баттерфляй специальной конструкции:

• Высокотемпературные. Предназначены для трубопроводных систем, транспортирующих вещества температурой до +800°C. Для защиты сальниковой группы используется ребристая обойма с вынесением сальника.
• Криогенные. Применяются для технических трубопроводов, которые транспортируют вещества с температурой от -200°C. Предусмотрена защита корпуса и штока от обмерзания.
• С обогревом. Устройства этого типа используют для управления движения потоков жидкостей и газов, которые кристаллизуются в обычных условиях. Клапан обогревается посредством теплоносителя и тепловой рубашки.

Такая конструкция позволяет обеспечить необходимый прогрев всех зон устройства. Сохраняется функциональность затворного клапана в процессе работы с кристаллизующимися веществами.
