Затворы

Затвор стальной это разновидность трубопроводной арматуры, которая используется в качестве запирающего элемента.

Такие затворы широко используются для оснащения трубопроводных систем, транспортирующих жидкие и газообразные среды. Трубопроводная арматура востребована при прокладке водопроводных сетей, отопительных систем, нефтяных и газовых магистралей. Устройства, изготовленные из легированной стали, имеют высокую надежность и отличаются превосходными эксплуатационными характеристиками.

Затвор дисковый, поворотный: описание

Технические характеристики, размеры, масса, тип конструкции стальных затворов регулируются нормативами ГОСТ 12521-89 и ГОСТ Р 53673-2009. Трубопроводная арматура, изготовленная из стали, предназначена для оснащения трубопроводных систем с рабочим давление до 0,01 МПа и условным давлением 0,25-2,5 МПа.

Условный проход устройств варьируется от 40 до 2800 мм. Изделия различаются по типу привода и виду соединения.

Виды приводов на затворах запорной арматуре:

• пневматический;
• гидравлический;
• электрический;
• ручной.

Тип соединения может быть фланцевым, стяжным, под приварку. Вес дисковых затворов приведен в таблице ниже.

Таблица. Вес, масса затворов межфланцевых, поворотных, дисковых согласно Ду и Dn

Особенности конструкции затворов в трубопроводах

Затворы стальные представляют собой устройства, которые состоят из корпуса цилиндрической формы с подвижной частью внутри. При повороте рычага запирающий элемент поворачивается на 90 градусов. Корпус затвора полностью герметичный. Регулирующий рычаг оснащен индикатором положения, а стопорное пружинное кольцо обеспечивает простоту и легкость разборки. Для повышения надежности устройства ниже стопорного кольца расположен вторичный уплотнитель.

Для изготовления стальных затворов и задвижек используются специальные антифрикционные подшипники, которые обладают устойчивостью к износу и истиранию. Заменяемая футеровка из высококачественной резины надежно защищает металлический корпус от воздействия рабочей среды. Благодаря скользящему зубчатому соединению диск самоцентрируется, что обеспечивает полную герметичность в закрытом положении затвора.

Поверхность корпуса покрывается антикоррозионным эпоксидным покрытием, которое защищает металл от негативного воздействия внешней среды. Центрирующие или резьбовые проушины упрощают монтаж дисковых затворов при установке на трубопровод.

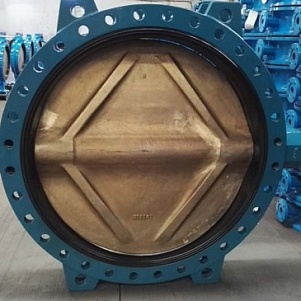

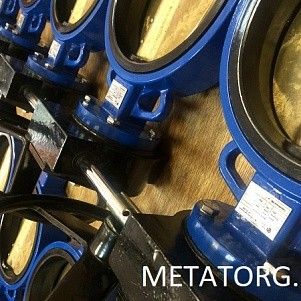

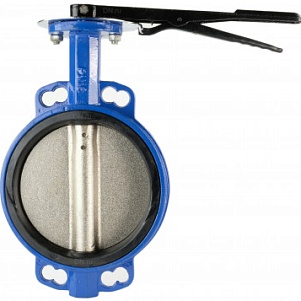

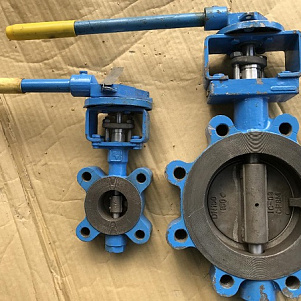

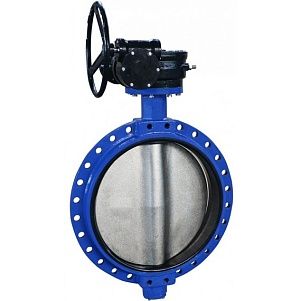

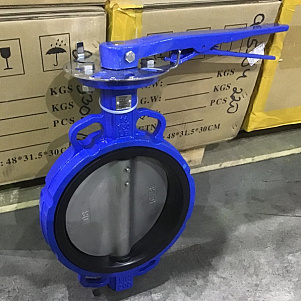

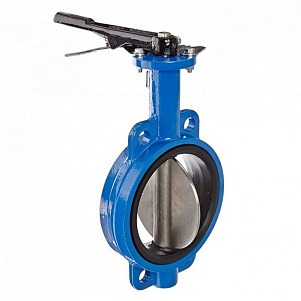

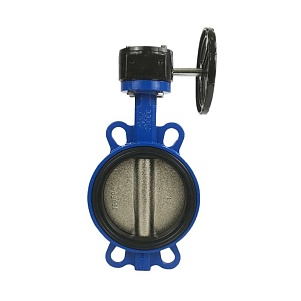

Стальные затворы приводятся в действие с помощью маховика ручного управления либо оснащаются гидро-, пневмо-, электроприводами. У большинства моделей есть функция, позволяющая регулировать поток транспортируемой среды. Если для управления устройством применяется стандартный рычаг, он будет иметь несколько фиксированных позиций. Небольшое расстояние между позициями обеспечивает точность регулирования объема и давления рабочей среды.

Чтобы обеспечить противодействие усилиям движения транспортируемой среды на затворах устанавливается автоблокировка.

Принцип работы затворов дисковых

В задвижках стальных дисковых перекрытие движения жидкости или газа производится за счет поджима диска к седлу в окончательной поворотной точке. Эта особенность конструкции сводит к минимуму трение при повороте, что является большим плюсом. Поверхности не подвергаются трению и гораздо медленнее изнашиваются, что положительно сказывается на сроке эксплуатации устройства. Трение присутствует только в момент открывания и закрывания поворотного диска.

Благодаря особенностям конструкции при эксплуатации дисковых задвижек риск образования протечек сведен к нулю. Запирающий элемент, приводимый в движение с помощью маховика или электропривода, поворачивается вокруг своей оси перпендикулярно движению рабочей среды. Движение диска происходит внутри корпуса с герметичным уплотнителем, а сам запорный диск герметизируется уплотнительными кольцами, выполненными из фторорганического или этилен-пропиленового каучука, силикона, нитрильной резины.

Использование эластомерных материалов позволяет увеличить срок службы стальных затворов при эксплуатации в условиях повышенных температур и большого давления.

Преимущества использования затворов с электроприводом

Материалом для изготовления затворов служит углеродистая, коррозионностойкая и жаропрочная сталь. Устройства выдерживают воздействие высокого давления и температуру рабочей среды от -60 С до +420 С.

Затворы дискового высоко ценятся благодаря:

• отсутствию участков, где может скапливаться грязь и осадок;
• простоте конструкции и небольшому количеству элементов;
• большому выбору моделей и вариантов монтажа;
• невысокому гидравлическому сопротивлению;
• компактным размерам и небольшому весу;
• широкому диапазону рабочих температур;
• надежности и простоте эксплуатации;
• высокому запасу прочности;
• длительному сроку службы;
• ремонтопригодности;
• доступной стоимости.

Устройства с пневматическим приводом отличаются быстротой срабатывания, не перегреваются, имеют компактные размеры. Модели с ручным управлением или оснащенные редуктором требуют минимальных усилий, чтобы переключить затвор на нужное положение. Благодаря высокой точности устройства с электроприводом широко используются в автоматизированных системах управления.

Затворы поворотные, оснащенные электроприводом, как правило, имеют дистанционное управление, что позволяет устанавливать их в труднодоступных местах. Такие устройства востребованы в судостроении, а также нефтяной, перерабатывающей и газовой промышленности. Приводы дисковых затворов оснащаются блокировкой ручного и автоматического управления. Большой выбор дисковых конструкций позволяет подобрать модель с оптимальными эксплуатационными характеристиками для реализации проекта любого масштаба.
